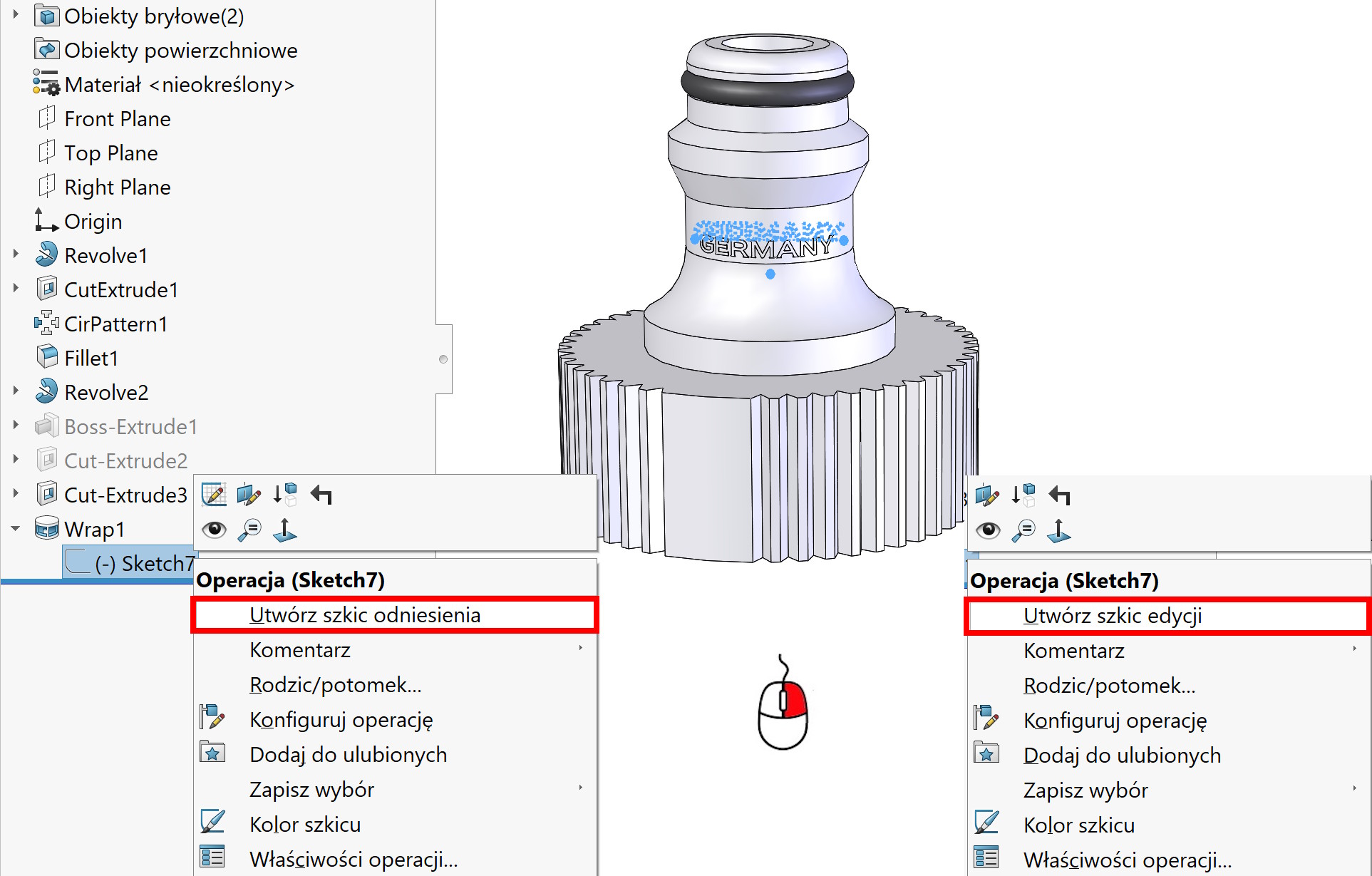

W SOLIDWORKS oba polecenia pojawiają się w podobnym kontekście, ale ich zastosowanie jest zupełnie inne. Różnica sprowadza się do tego, czy chcesz edytować szkic, czy tylko go wykorzystać jako bazę.

Utwórz szkic edycji

To polecenie służy do wejścia w edycję istniejącego szkicu, nawet jeśli jest on częścią operacji (np. Wyciągnięcia, Obrócenia, Wycięcia).
Używasz go, gdy chcesz:

• zmienić geometrię szkicu,
• poprawić wymiary,
• dodać nowe elementy,
• zmodyfikować kształt operacji.

Krótko mówiąc: ingerujesz w oryginał.
To wpływa na całą operację i wszystko, co jest od niej zależne.

Utwórz szkic odniesienia

To polecenie tworzy zablokowany szkic, który jedynie odwołuje się do istniejącego.
Nie modyfikuje oryginału — działa jak „kopiuj, ale z zachowaniem powiązań”.

Używasz go, gdy chcesz:

• stworzyć nową geometrię bazującą na istniejącej,
• pobrać kontury do kolejnej operacji,
• przygotować szkic pomocniczy,
• pracować na kształcie, ale bez ryzyka popsucia wcześniejszych operacji.

To bezpieczna opcja, gdy potrzebujesz geometrii, ale nie chcesz dotykać źródła.

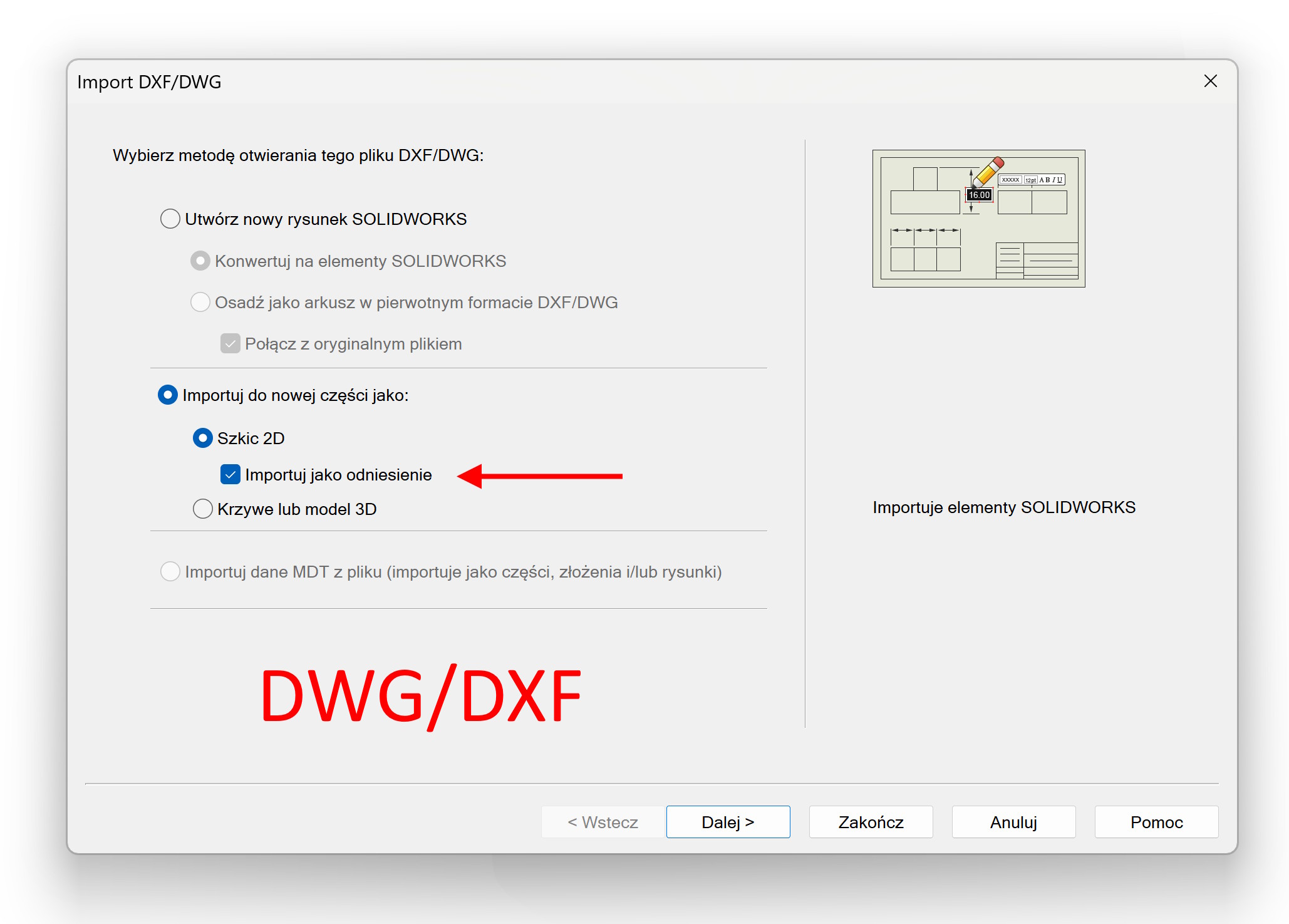

Jest to głównie wykorzystywane podczas otwierania plików DWG/DXF, ale warto znać różnicę niezależnie, czy ktoś pracuję z plikami 2D czy nie.
