W analizach MES w SOLIDWORKS Simulation można wykorzystać dwa typy uproszczeń: Symetrię oraz Symetrię cykliczną. Oba pozwalają znacząco skrócić czas obliczeń, pod warunkiem że geometria i obciążenia spełniają określone warunki.

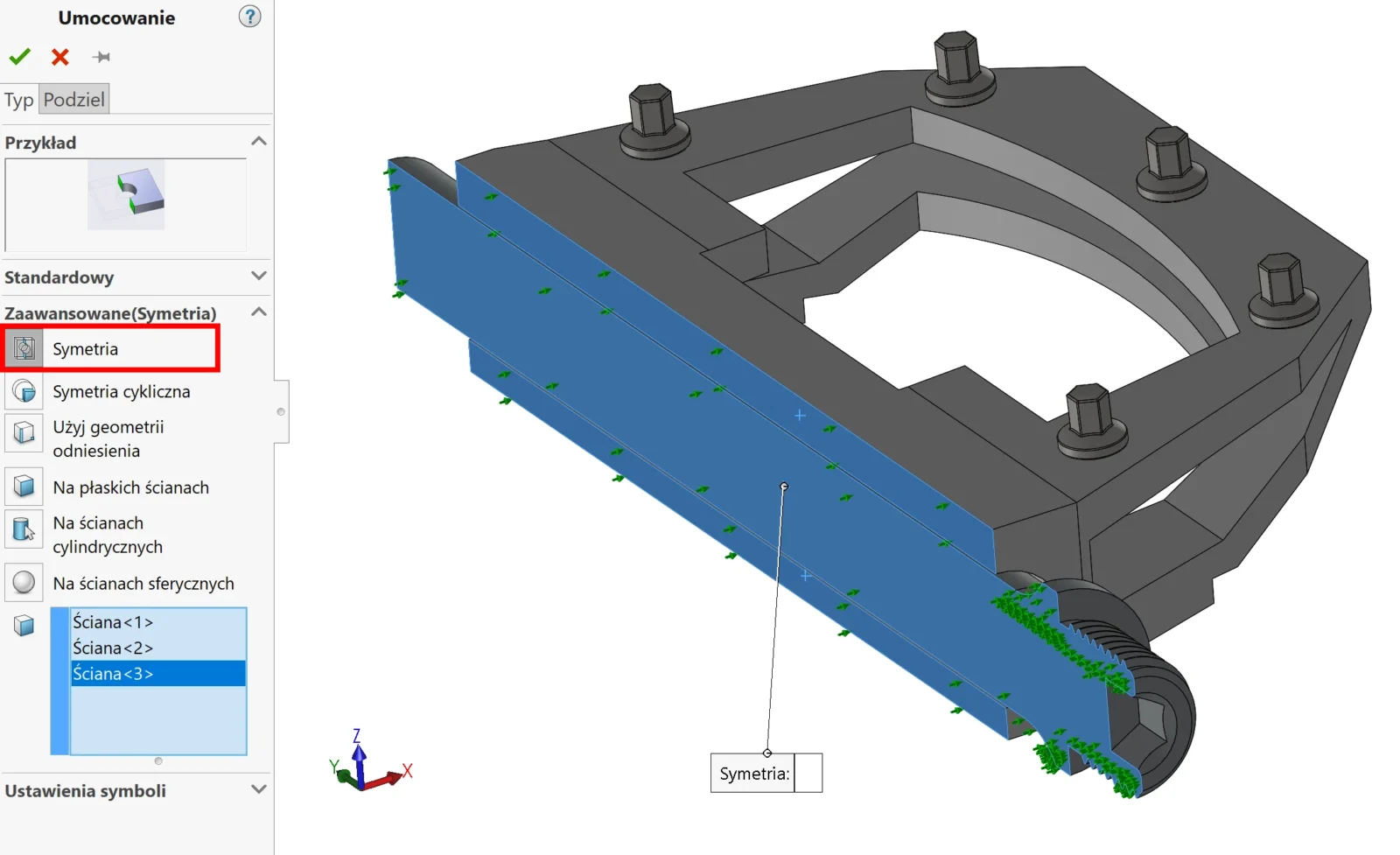

Symetria (płaszczyznowa)

Stosujemy ją wtedy, gdy:

• geometria jest symetryczna względem płaszczyzny,
• obciążenia i umocowania są identyczne po obu stronach.

W takim przypadku można policzyć tylko połowę lub ćwiartkę modelu, a wyniki odtworzyć dla całości.

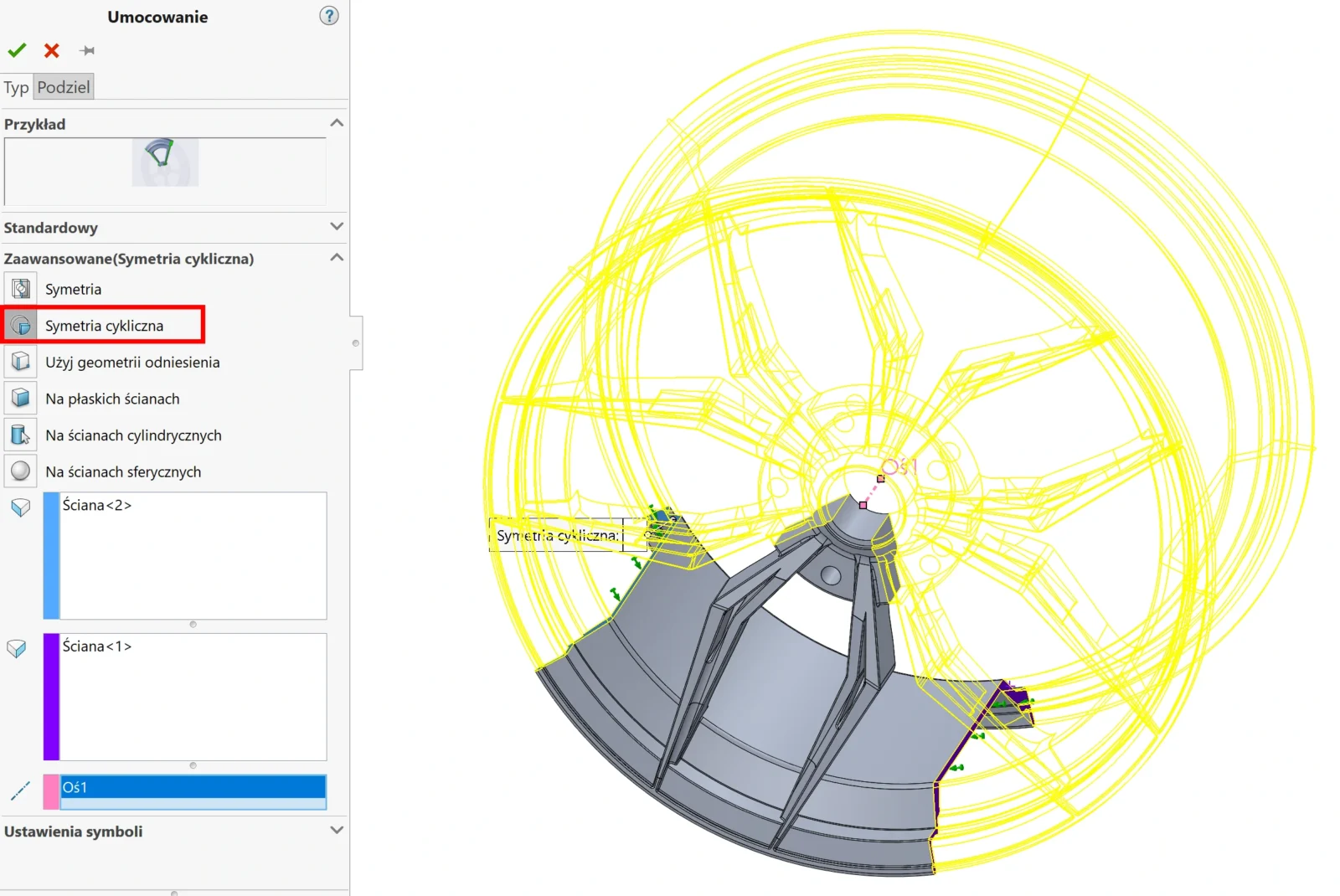

Symetria cykliczna

Symetria cykliczna sprawdza się w elementach powtarzalnych kątowo, np. felgach, wirnikach, kołnierzach z równymi otworami.

Warunek jest prosty:

• geometria musi powtarzać się co określony kąt,
• obciążenie musi być identyczne dla każdego segmentu (np. siła odśrodkowa),
• warunki brzegowe nie mogą zaburzać powtarzalności.

Jeżeli te warunki są spełnione, można policzyć wycinek zamiast pełnego modelu.

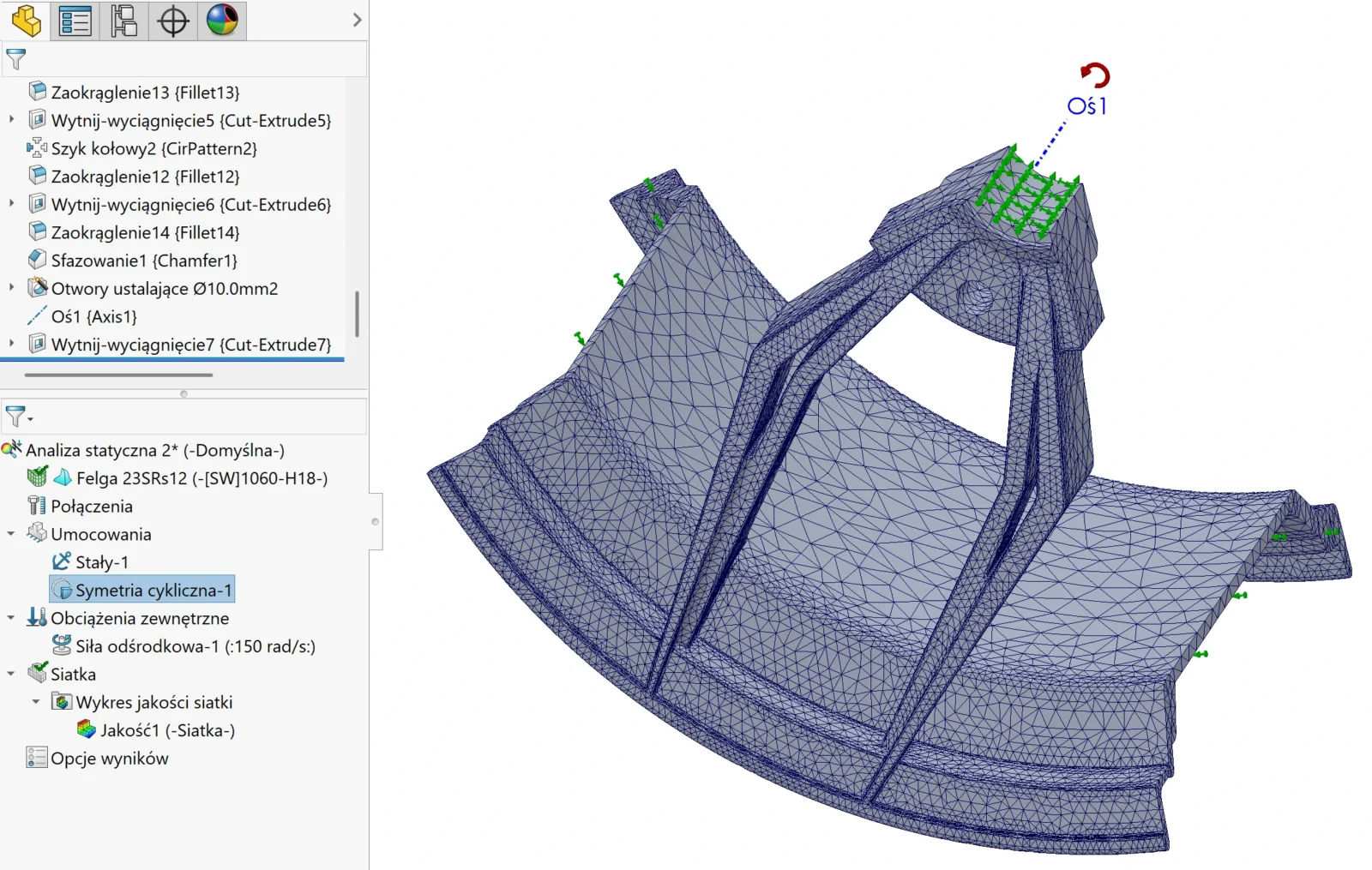

Dlaczego warto liczyć wycinek?

Największa korzyść to siatka. Pracując na wycinku, można:

• zagęścić elementy,
• poprawić jakość siatki w newralgicznych miejscach,
• skrócić czas obliczeń nawet kilkukrotnie.

W praktyce oznacza to, że zamiast kompromisu „czas vs dokładność”, można policzyć wycinek z dużo lepszą siatką i uzyskać bardziej szczegółowe wyniki.

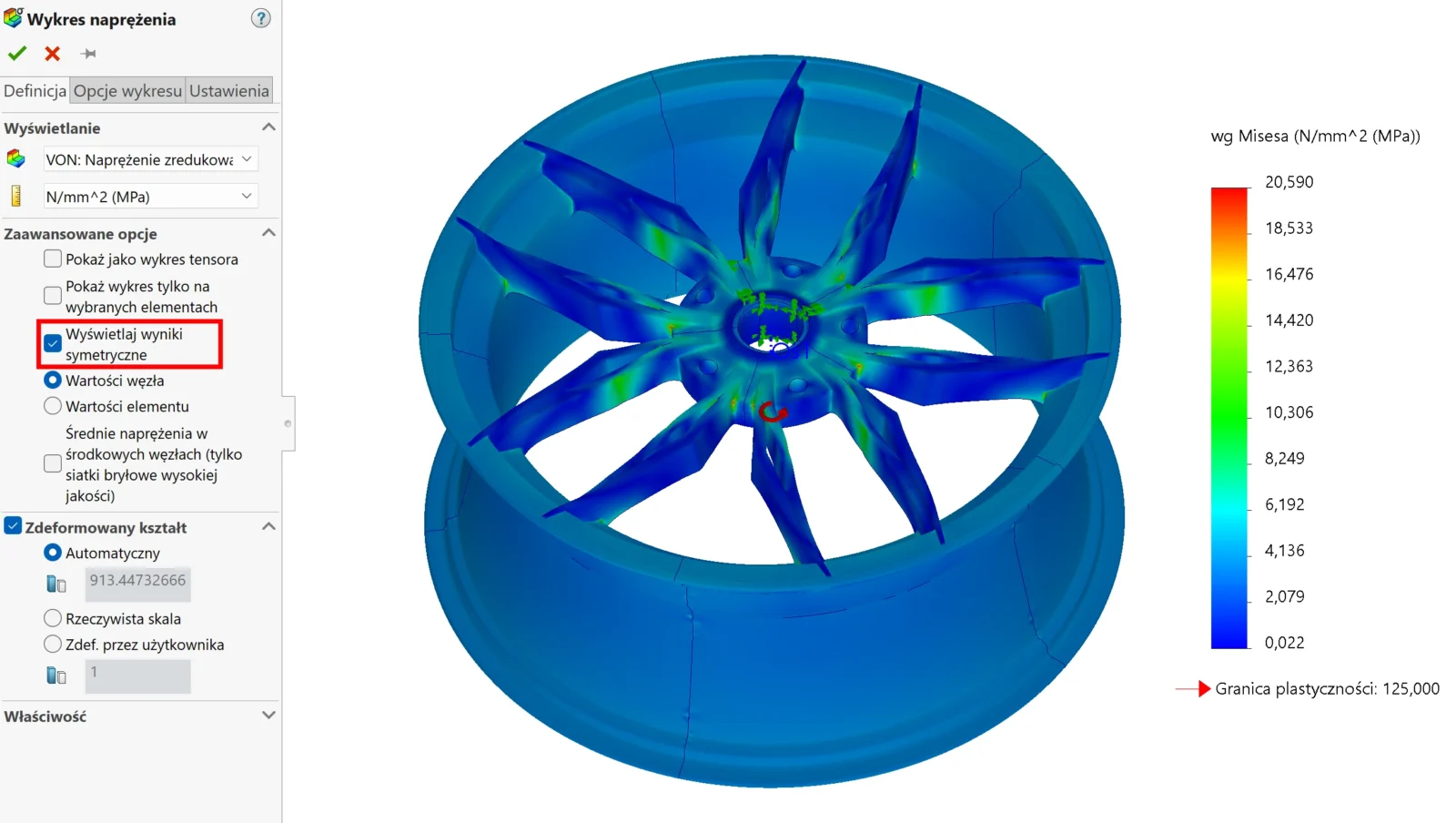

Wyświetlanie wyników dla pełnego modelu

Po wykonaniu analizy wycinka można włączyć opcję „Wyświetl wyniki dla pełnego modelu”, która odtwarza zachowanie całej geometrii na podstawie jednego segmentu.

Podsumowanie

Symetria i Symetria cykliczna to skuteczne narzędzia przyspieszające analizy MES. Jeżeli geometria i obciążenia są powtarzalne, warto rozważyć analizę wycinka — pozwala to znacząco zagęścić siatkę i skrócić czas obliczeń, a wyniki można odtworzyć dla pełnego modelu.
