przez Paweł Kęska | wrz 9, 2025 | Rysunki
Poznaj mój sposób na wymiarowanie naprawdę skomplikowanych krzywizn, których nie da się potraktować zwykłym wymiarem. Czytaj także: Metoda „inwazyjna” i „nieinwazyjna” ułatwiająca pomiary w rysunkach Rozwiązanie polega na utworzeniu nowej...
przez Paweł Kęska | kwi 10, 2025 | Rysunki
Jeżeli wymiarujesz elementy gięte od łuku do łuku, w zależności od kątów może zdarzyć się, że wymiar wcale nie będzie równoległy do krawędzi. Rozwiązaniem jest opcja dostępna pod prawym przyciskiem Wyrównaj do krawędzi.
przez Paweł Kęska | gru 27, 2024 | Rysunki
Wymiarowanie jest jedną z głównych czynności wykonywanych w dokumentacji technicznej części. Dla zobrazowania zamieszczam przykład. W pewien sposób problematyczne jest wymiarowania krawędzi, które znajdują się „głębiej” i są zasłonięte dłuższą krawędzią...
przez Paweł Kęska | lis 15, 2024 | Rysunki

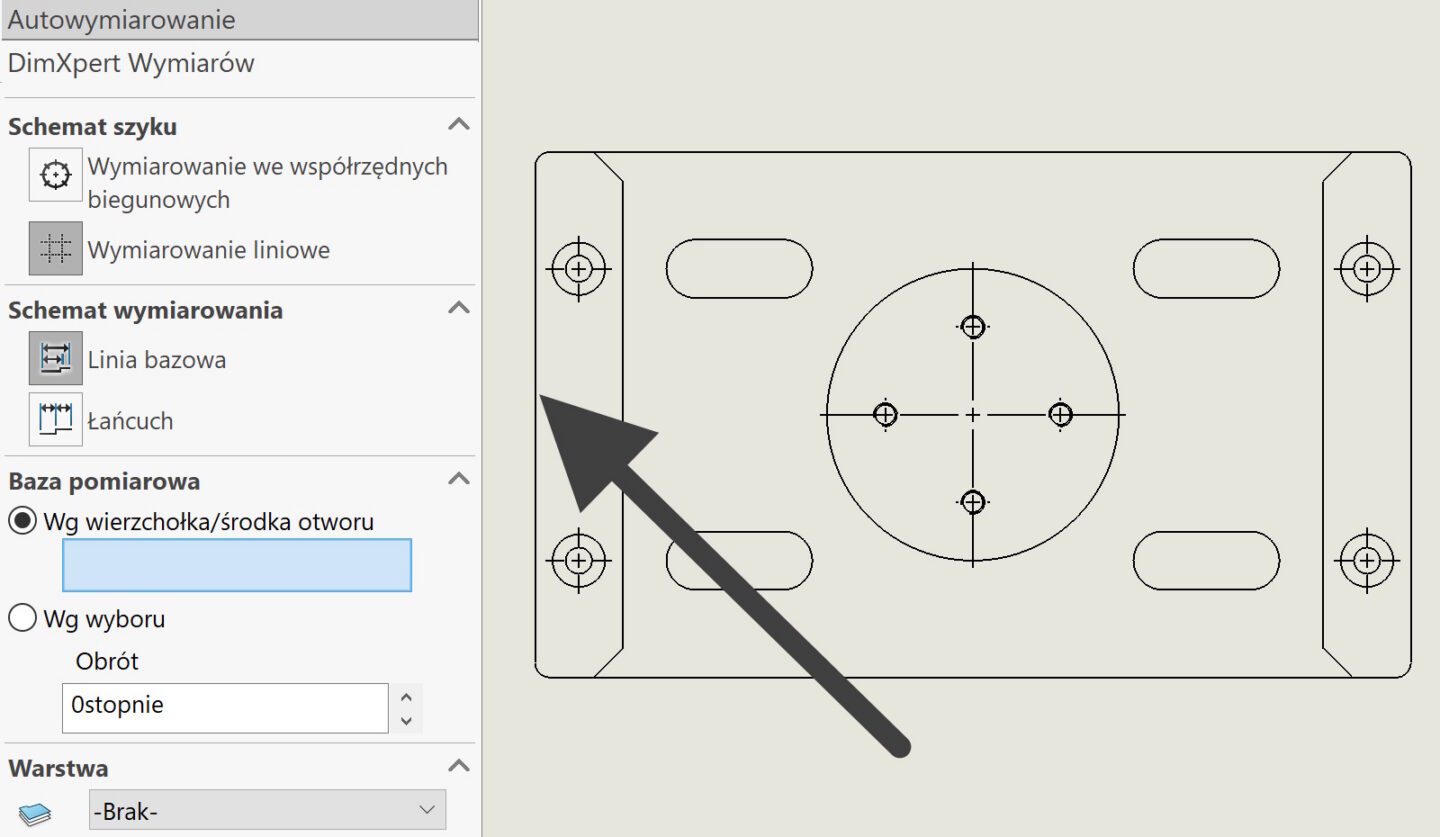

W DimXpert na rysunkach możesz wymiarować przyjmując jako bazę wierzchołek lub środek otworu/walca. Jednak co w sytuacji, kiedy chcemy wymiarować symetrycznie, a nie można wskazać środka krawędzi? Oczywiście możesz wykonać podział ściany Linią podziałową, ale to jest...
przez Paweł Kęska | lis 9, 2024 | Szkicowanie
Po narysowaniu konturu, zamiast włączać wymiarowanie, możesz wskazać kursorem element szkicu. Wcześniej należy wyłączyć użyte narzędzie (kursor widoczny w formie strzałki). Wówczas pojawi się szary transparentny wymiar, który po wskazaniu zamienia się na wymiar. Po...
