Projektując zsypy, zwężki, przejścia, redukcje czy leje z blachy możemy użyć różnych technik. Ale jak w każdej dziedzinie, są metody lepsze i bardziej pracochłonne.

Dziś chcę przedstawić dość szybką metodę polegającą na przekonwertowaniu bryły na blachę.

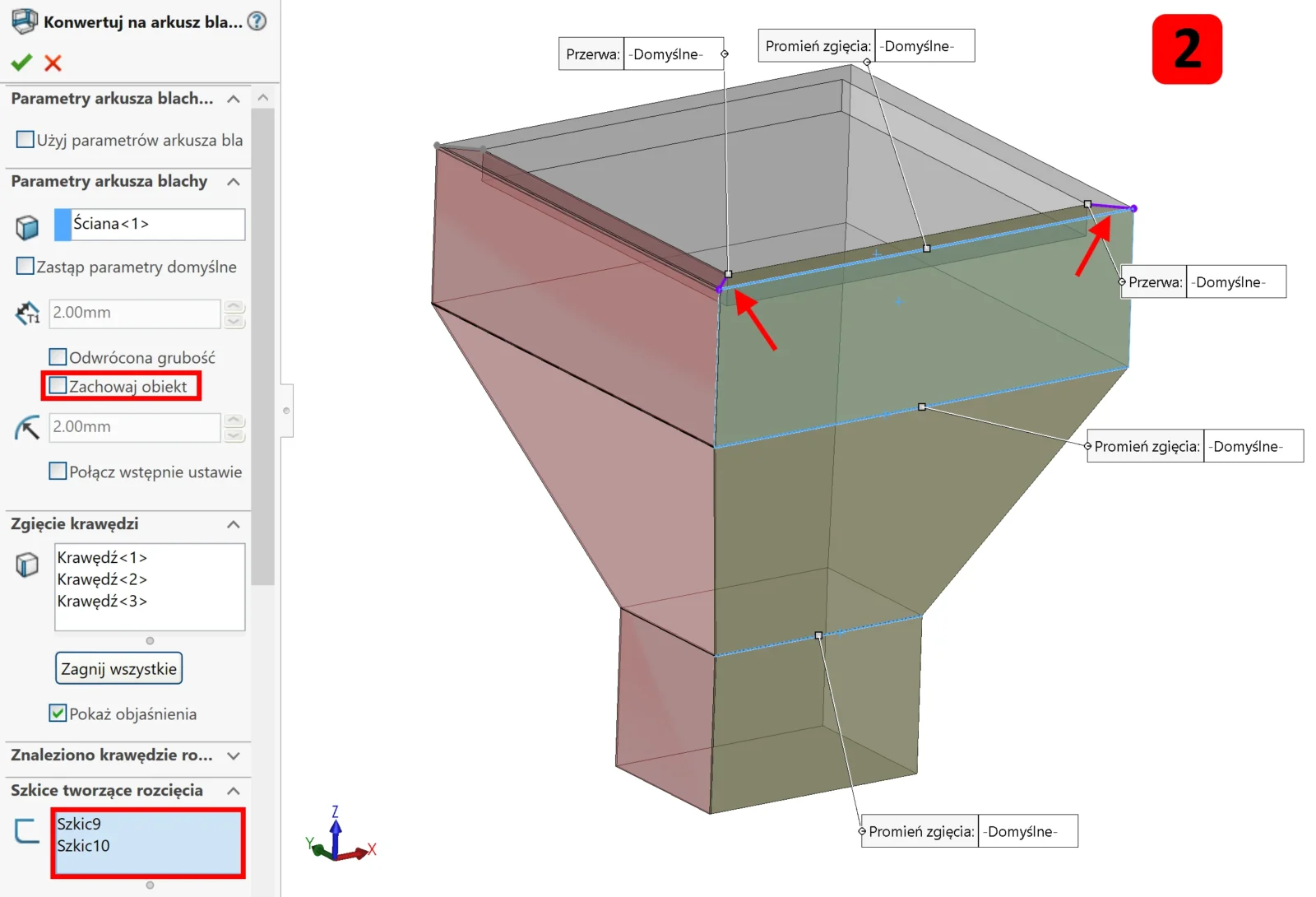

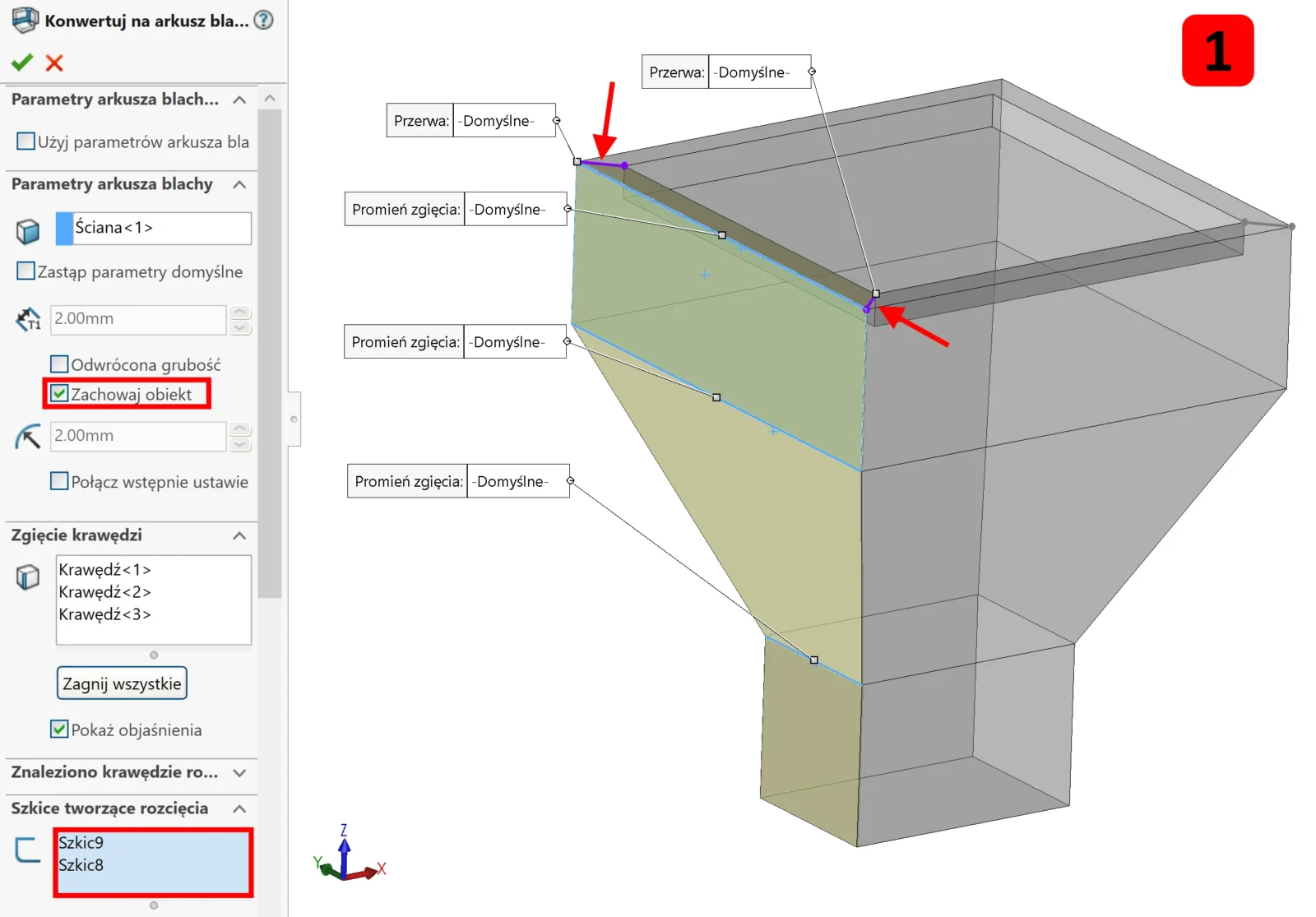

1) Metoda niemal idealna: konwersja bryły + 2 x lustro

Najprostszy workflow:

• konwertujesz bryłę na blachę,
• robisz lustro,
• masz dwie połówki zsypu gotowe w kilka sekund.

Plusy:

• błyskawiczna metoda, idealna gdy liczy się czas,
• duża możliwość parametryzacji i kreowania kształtu,
• geometria zostaje czysta, bez dodatkowych szkiców.

Minusy:

• w narożnikach blachy nachodzą na siebie — SOLIDWORKS nie rozpoznaje przenikania tych obszrów,
• trzeba ręcznie skrócić krawędzie albo sfazować, żeby uniknąć kolizji..

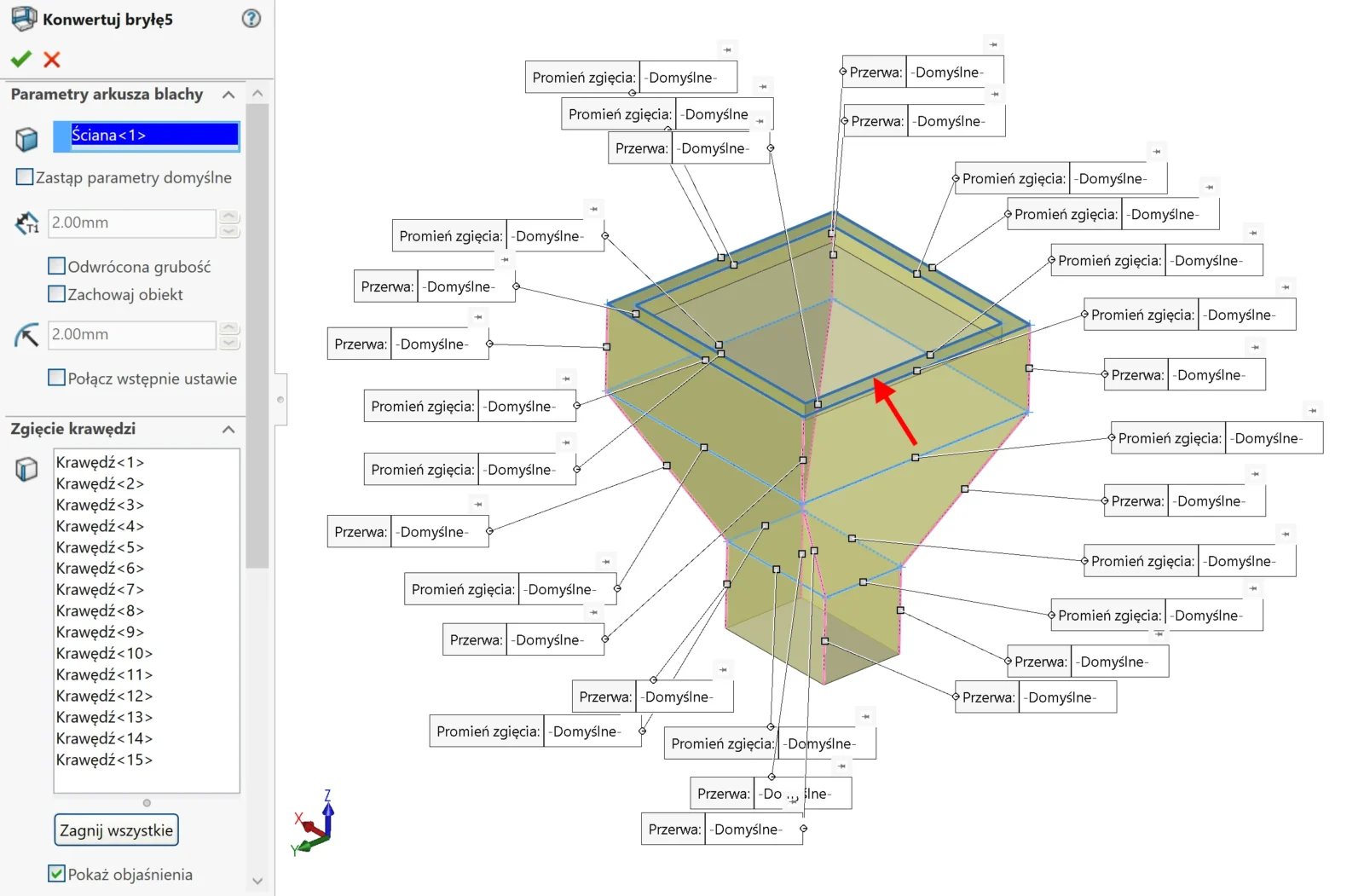

2) Metoda dokładniejsza: jedna blacha z rozcięciem

Tutaj robisz jedną blachę z odgięciami dookoła. W miejscu późniejszego łączenia SOLIDWORKS automatycznie tworzy rozcięcie — dzięki temu narożniki nie nachodzą na siebie. Ale mamy jeden obiekt, a docelowa ma to być wykonane z czterech blach.

Plusy:

• bardzo szybka metoda, nie wymaga szkiców rozcięcia,
• optymalne rozcięcie od góry do dołu,
• pełna kontrola nad geometrią.

Minusy:

• na koniec trzeba podzielić całość na 4 elementy,
• narożniki wymagają ręcznej korekty podcięć,
• nie można w konwersji uzyskać pełnej symetrii ze względu możliwości programu co do zaznaczenia odgięć i rozcięć.

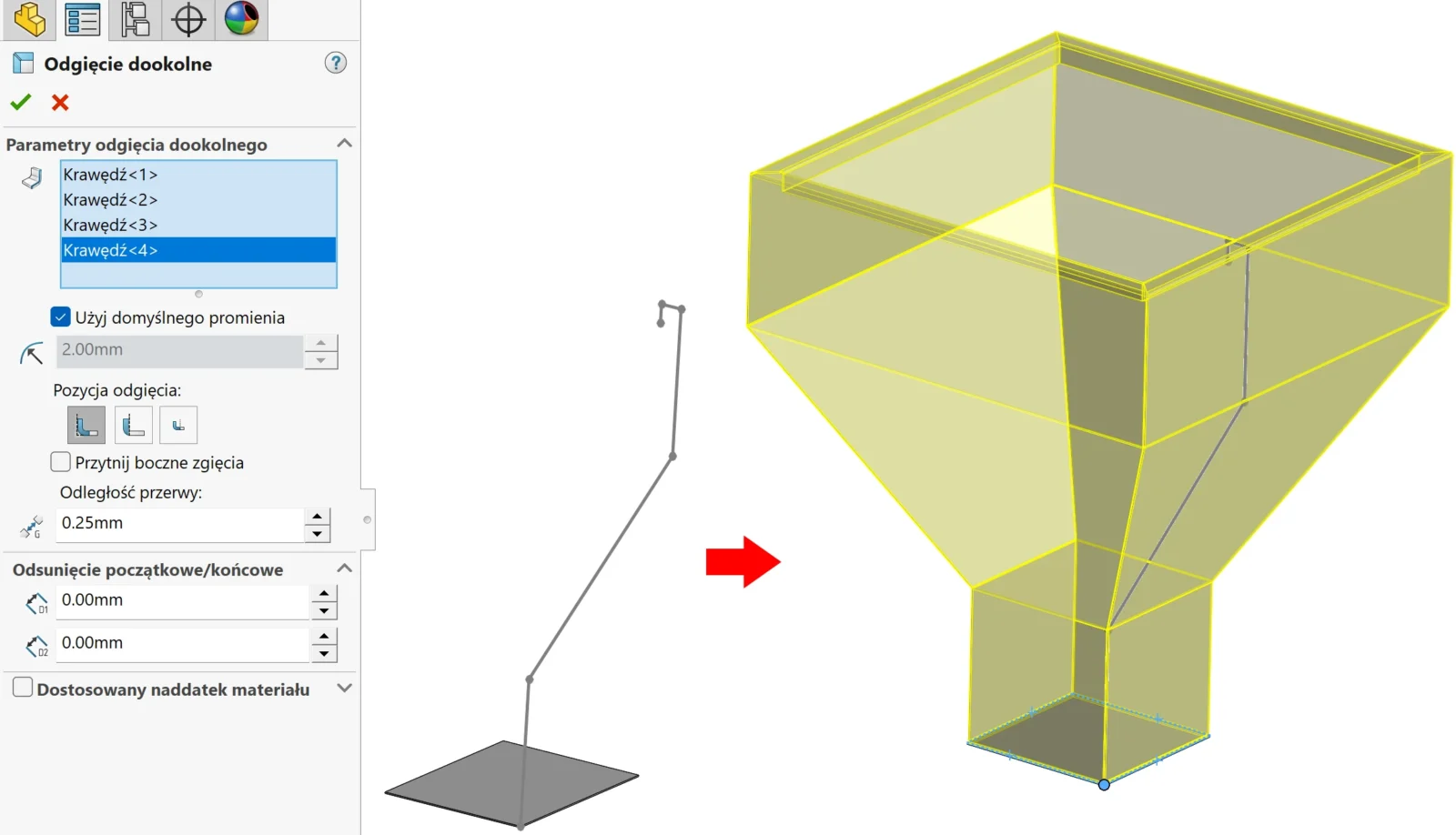

3) Odgięcie dookolne bazujące na płaskim arkuszu blachy

W tym przypadku należy narysować bazową blachę (w moim przykładzie jest to obiekt na dole zsypu) i odgiąć krawędzie szkicem.

Plusy:

• super szybka metoda,
• powtarzalne i poprawne rozcięcie wzdłużne w każdym narożniku.

Minusy:

• na koniec trzeba odciąć blachę bazową (która zaślepia spód),
• metoda tworzy identyczne odgięcia dookoła, a w powyższych sposobach można dostosować kształt bryły bazowej.

Którą wybrać?

• Potrzebujesz szybko? — użyj odgięcia dookolnego.
• Potrzebujesz asymetryczny model? — skorzystaj z dwóch pierwszych sposobów

Wszystkie metody są poprawne — wybór zależy od tego, czy priorytetem jest czas, czy jakość narożników.
