Inspiracją do tego wpisu jest obserwacja części użytkowników, którzy robiąc rysunki dokładają sobie niepotrzebnie pracy. A czy Ty robisz to we właściwy sposób?

W SOLIDWORKS istnieją dwie drogi rozpoczęcia pracy nad dokumentacją 2D:

• Utwórz rysunek z części/złożenia
• Nowy → Rysunek

Na pierwszy rzut oka wyglądają podobnie. W praktyce prowadzą do zupełnie innego działania — i to właśnie tutaj wielu użytkowników popełnia błąd, wybierając „Nowy rysunek”, mimo że mają już otwarty model 3D.

Poniżej wyjaśniam różnicę, która realnie wpływa na szybkość i wygodę pracy.

1. Automatyczne załadowanie modelu do Palety widoków

To jest najważniejsza różnica.

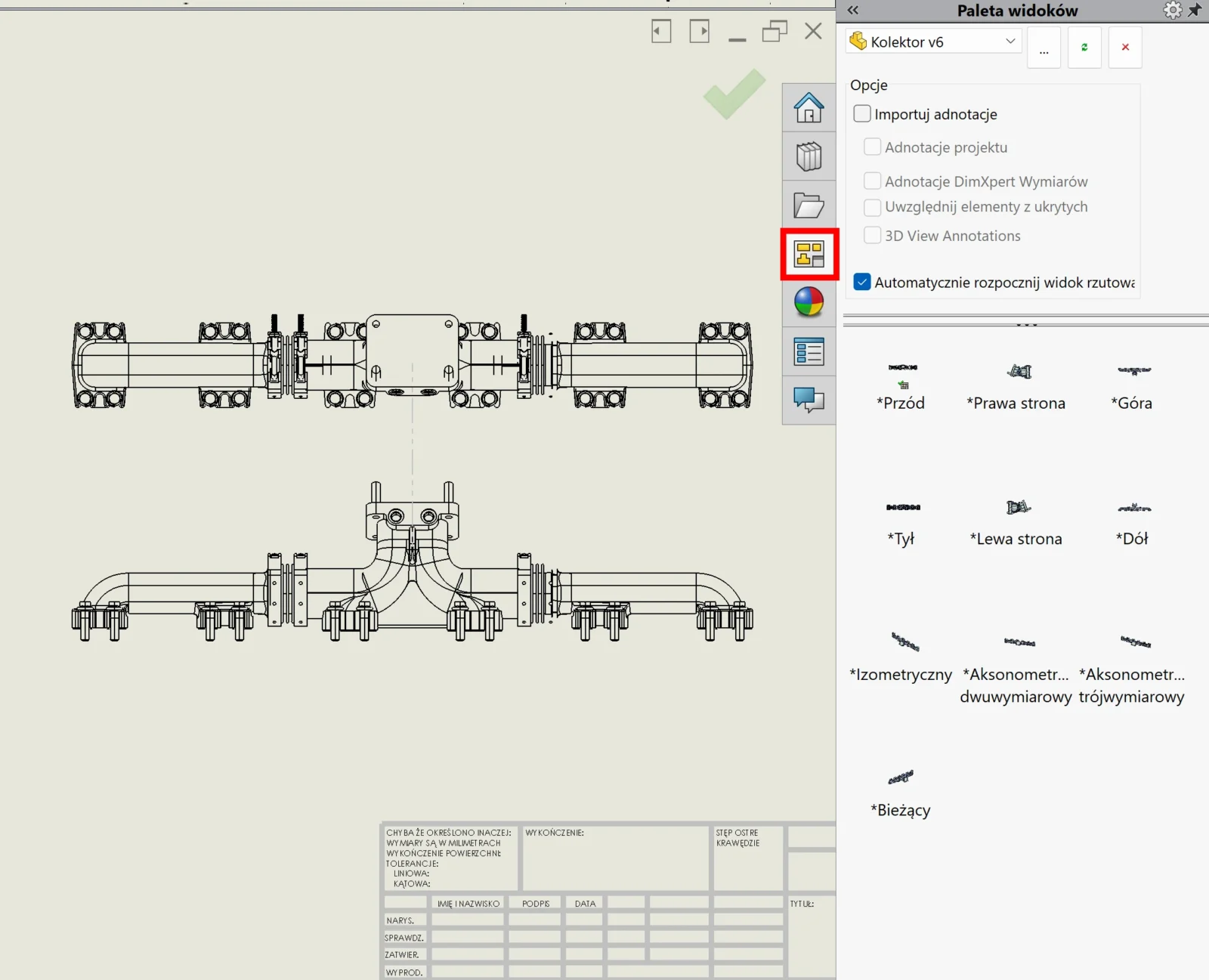

✔ "Utwórz rysunek z części/złożenia"

Model zostaje od razu załadowany do Palety widoków. Efekt:

• widzisz wszystkie dostępne rzuty natychmiast,
• możesz przeciągać widoki bez żadnych dodatkowych kroków,
• nie musisz wskazywać pliku — program już wie, z czego tworzysz rysunek.

To jest szybkie, logiczne i bezpieczne.

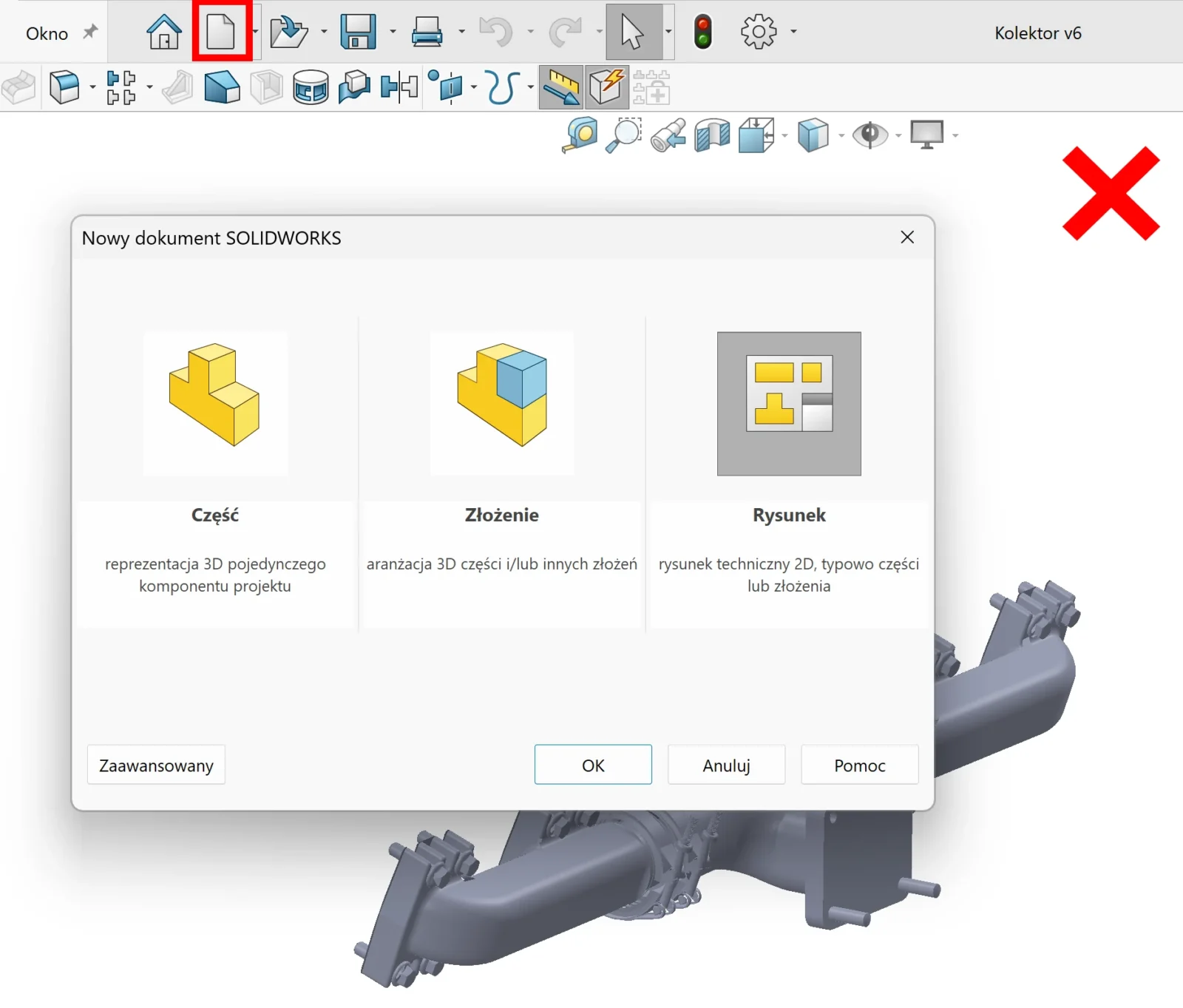

✘ „Nowy → Rysunek”

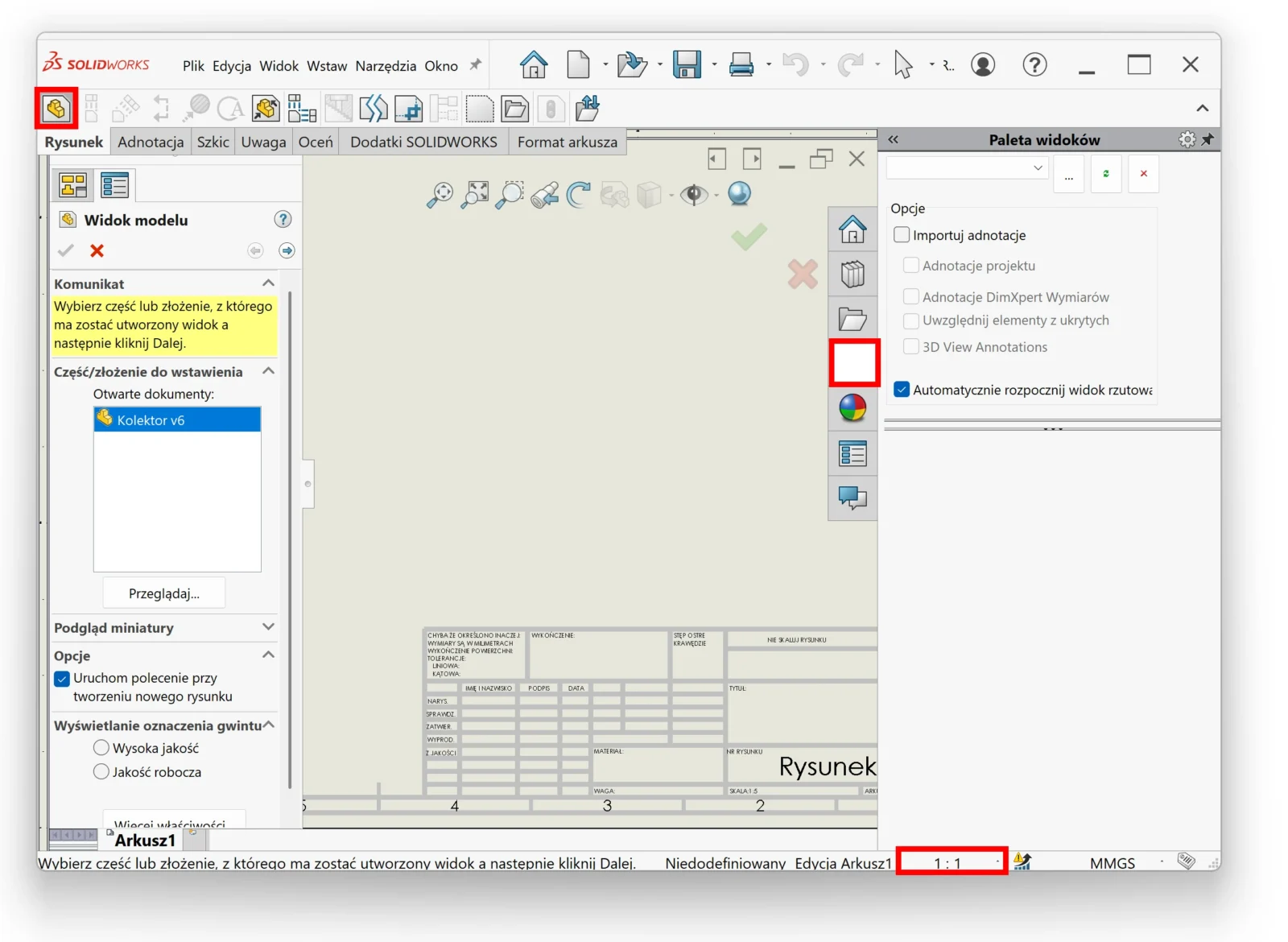

Tutaj zaczyna się dodatkowe zbędne klikanie:

• otwiera się pusty arkusz,
• Paleta widoków jest pusta,
• musisz ręcznie wskazać część lub złożenie,
• dopiero wtedy pojawiają się rzuty.

Da się tak pracować, ale metoda ta jest bardziej pracochłonna.

2. Automatyczne dopasowanie skali arkusza

Druga kluczowa różnica.

✔ „Utwórz rysunek z części/złożenia”

SOLIDWORKS zna model, więc:

• dobiera skalę arkusza zgodnie z domyślnymi ustawieniami,
• unikasz sytuacji, w której widok jest za duży lub za mały,
• rysunek startuje w sensownym układzie.

To szczególnie ważne przy większych złożeniach — skala jest trafiona od razu.

✘ „Nowy → Rysunek”

Program nie wie, co będziesz wstawiać.

• skala jest przypadkowa (domyślna dla szablonu),
• często kończy się zmianą skali po wstawieniu widoku,
• czasem trzeba poprawiać układ arkusza.

Wniosek praktyczny

Jeśli masz otwarty model i chcesz zrobić rysunek — zawsze wybieraj „Utwórz rysunek z części/złożenia”. To nie jest skrót, to jest prawidłowa ścieżka.

Nowy rysunek zostaw na sytuacje, gdy tworzysz dokumentację od zera, bez powiązania z aktualnie otwartym modelem.
