W większości przypadków dla rozmieszczenia wzdłuż linii szyk liniowy jest naturalnym wyborem. Ale są sytuacje, w których prostsze i bardziej odporne na zmiany rozwiązanie daje operacja Przenieś/Kopiuj z włączoną opcją kopiowania.
Idealny przykład: schody.

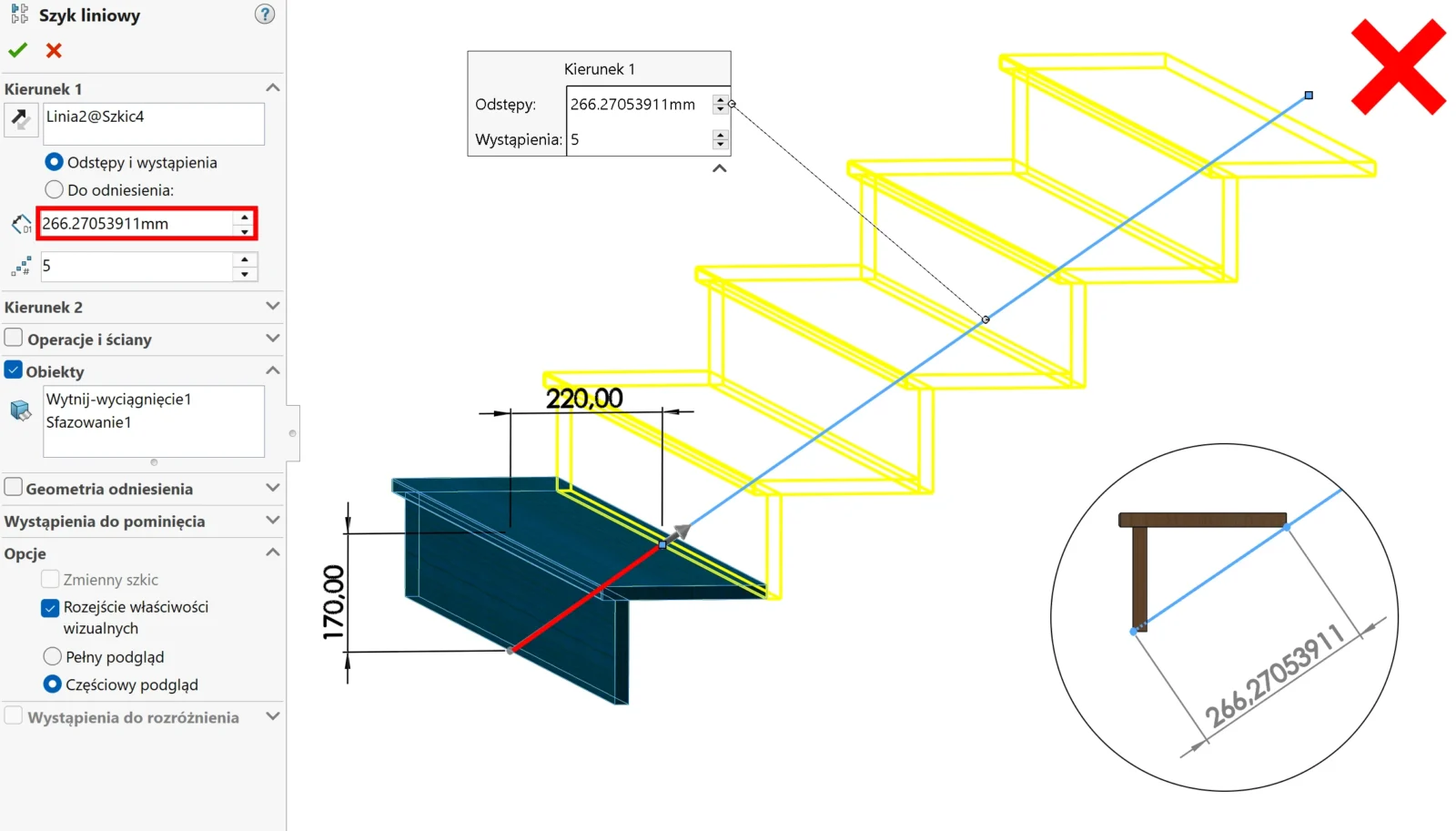

Problem z klasycznym szykiem
Jeżeli znamy wysokość i głębokość stopnia, to aby wykonać szyk liniowy musimy wyznaczyć przeciwprostokątną — czyli odległość między kolejnymi stopniami wzdłuż kierunku szyku.
I tu pojawia się kłopot:
- ta wartość zwykle nie jest liczbą „całkowitą”,
- trzeba posiłkować się dodatkowym szkicem i wymiarem tzw. zależnym,
- chcąc zautomatyzować szyk należy użyć wymiaru przeciwprostokątnej w równaniu.
Oczywiście — działa. Ale wymaga odpowiedniego przygotowania modelu.

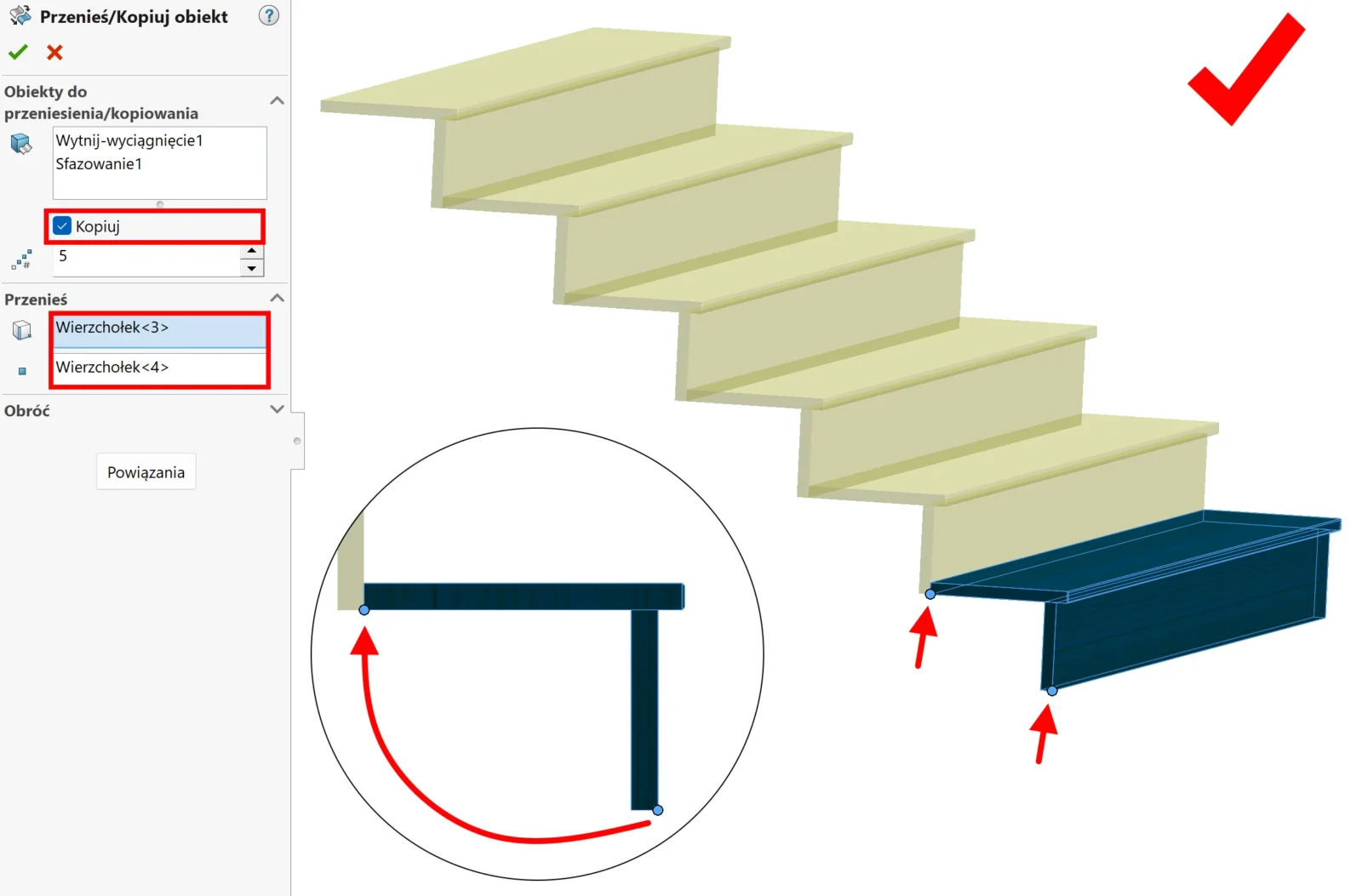

Alternatywa: kopiowanie geometryczne
Zamiast liczyć przeciwprostokątną, można wykorzystać operację Przenieś/Kopiuj:
- Wskazujesz punkt istniejącej geometrii, do którego ma zostać przeniesiony kolejny stopień.
- Włączasz opcję Kopiuj.
- Powtarzasz operację tyle razy, ile potrzebujesz.
Efekt? Tworzysz szyk liniowy… bez szyku liniowego.
Dlaczego to działa lepiej?
- Po zmianie wymiarów stopnia (wysokość, głębokość) automatycznie aktualizuje się cały „szyk”.
- Nie musisz liczyć żadnych przekątnych.
- Nie musisz tworzyć równań sterujących.
- Pracujesz na geometrii, a nie na pochodnych odległościach.
To rozwiązanie jest szczególnie wygodne przy elementach, które mają powtarzalną logikę, ale niekoniecznie powtarzalny wektor odsunięcia.
