Pracując z danymi ze skanera 3D (a wykonuję takie usługi w obrębie https://cadvantage.pl/zakres-uslug/), prędzej czy później dochodzimy do etapu konwersji siatki na powierzchnie. W SOLIDWORKS mamy do dyspozycji narzędzie, które teoretycznie powinno przyspieszyć pracę — Kreator krzywej w module ScanTo3D. Automatycznie generuje on szkice na przecięciu płaszczyzny i siatki, tworząc krzywe sekcyjne, które później można wykorzystać do budowy powierzchni.

Brzmi świetnie, ale… w praktyce ma swoje ograniczenia.

Automat działa, ale nie daje pełnej kontroli

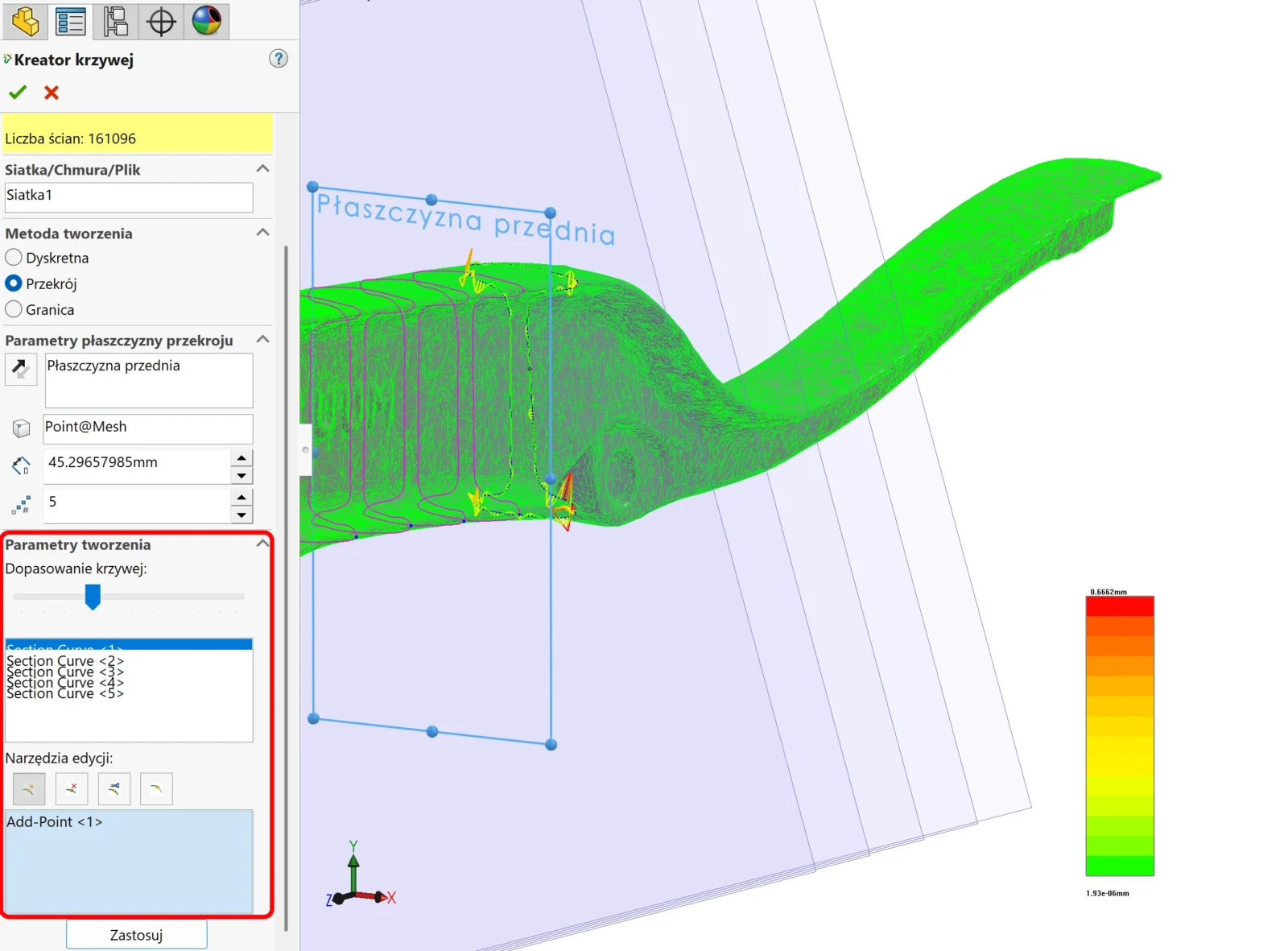

Kreator krzywej posiada suwak dokładności oraz narzędzia typu: dodaj punkt/usuń punkt, podziel krzywą — jednak wpływ na finalny kształt jest ograniczony. Dlaczego?

• algorytm musi dopasować się do lokalnej geometrii siatki,
• punkty są generowane automatycznie i często w miejscach, które nie są optymalne,
• krzywa bywa „szarpana”, szczególnie w obszarach z otworami, ubytkami lub nieregularną topologią,
• edycja jest możliwa, ale nie pozwala na pełne wygładzenie i kontrolę przebiegu.

Efekt: krzywa jest poprawna, ale rzadko idealna.

Ręczne szkice na przecięciu — pełna kontrola nad geometrią

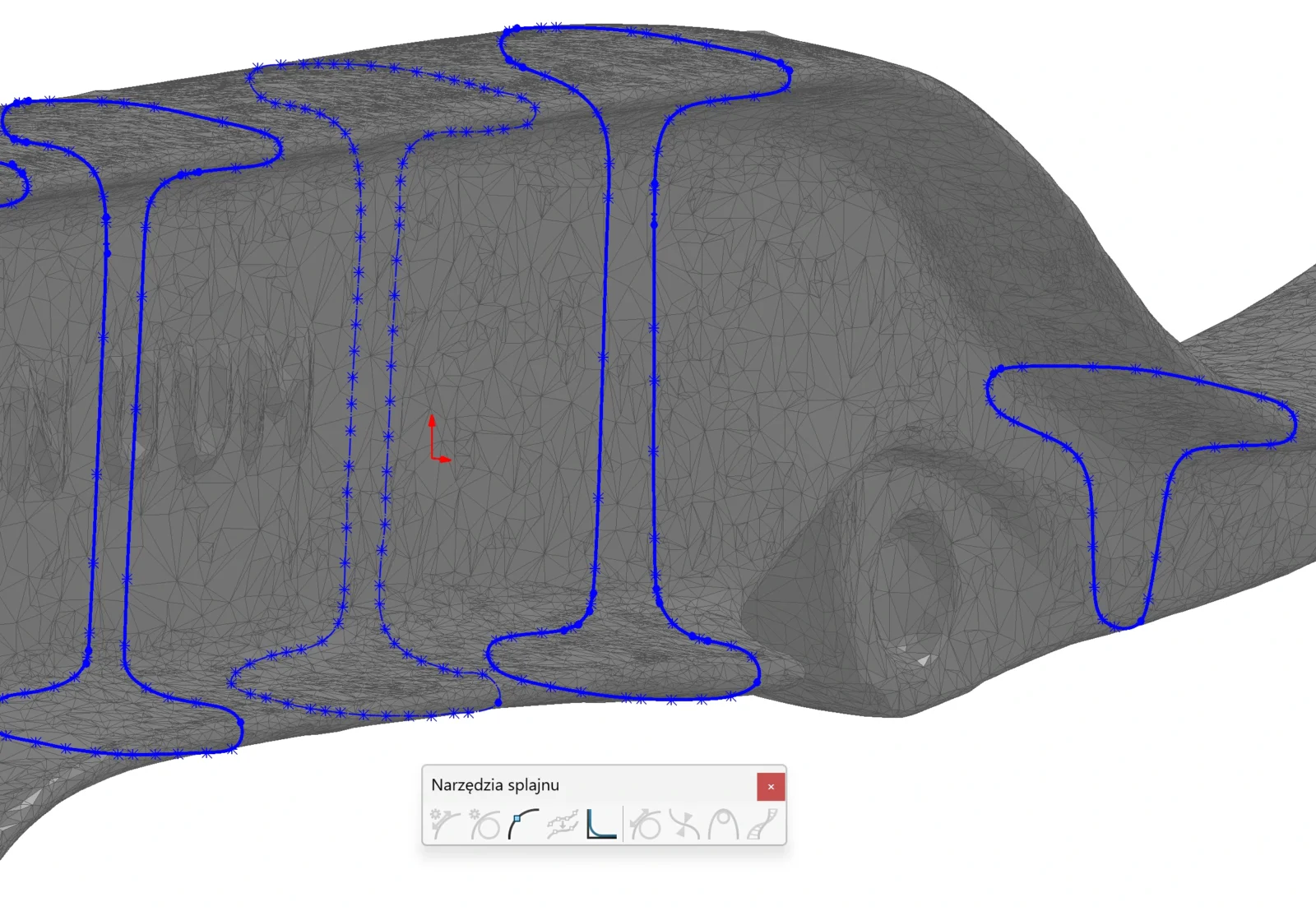

Zdecydowanie lepsze rezultaty daje ręczne tworzenie szkiców na przecięciu płaszczyzny z powierzchnią i wykorzystanie narzędzi splajnu.

Dlaczego?

• możesz samodzielnie ustawić punkty kontrolne tam, gdzie mają sens,
• splajn można wygładzić, ustawić styczność, kontrolować krzywiznę,
• w miejscach otworów możesz poprowadzić ciągły splajn lub linię bez załamania, bo otwór i tak będzie modelowany osobno,
• masz pełną kontrolę nad przebiegiem krzywej, a nie tylko nad korektą tego, co wygenerował automat.

To podejście jest wolniejsze na starcie, ale szybsze na końcu — bo daje czyste, przewidywalne szkice, które później budują stabilne powierzchnie.

Wniosek

Automat z ScanTo3D jest dobrym punktem wyjścia, ale jeśli zależy Ci na jakości powierzchni, powtarzalności i kontroli — ręczna praca na splajnach wygrywa w 100% przypadków.
