W SOLIDWORKS można obracać każdy widok 3D bezpośrednio na rysunku — niezależnie od tego, czy jest to izometria, widok złożenia, czy detal. Co więcej, wybraną orientację można zapisać i wykorzystać ponownie. Oczywiście chodzi o polecenie Widok rysunku w 3D.

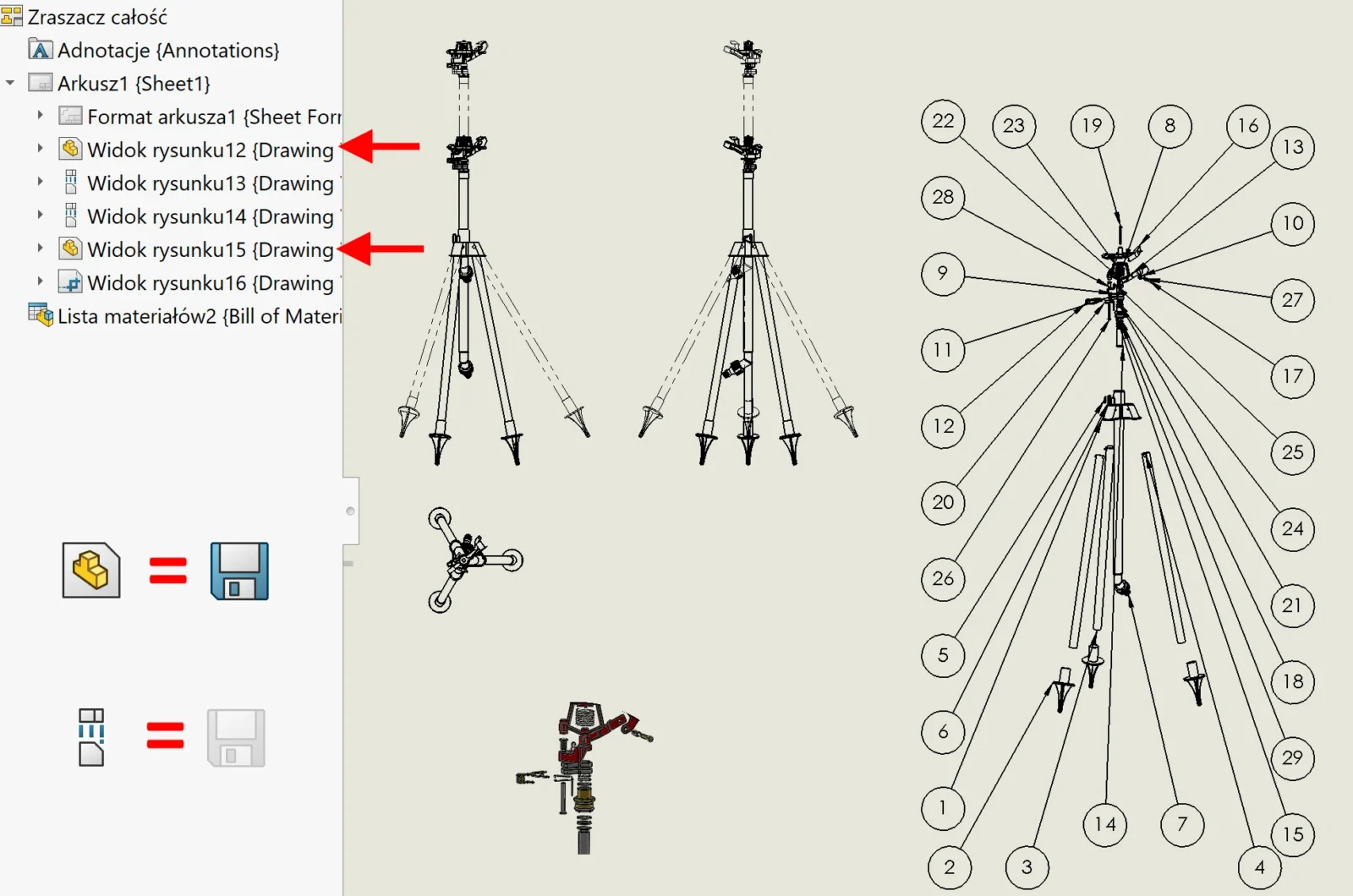

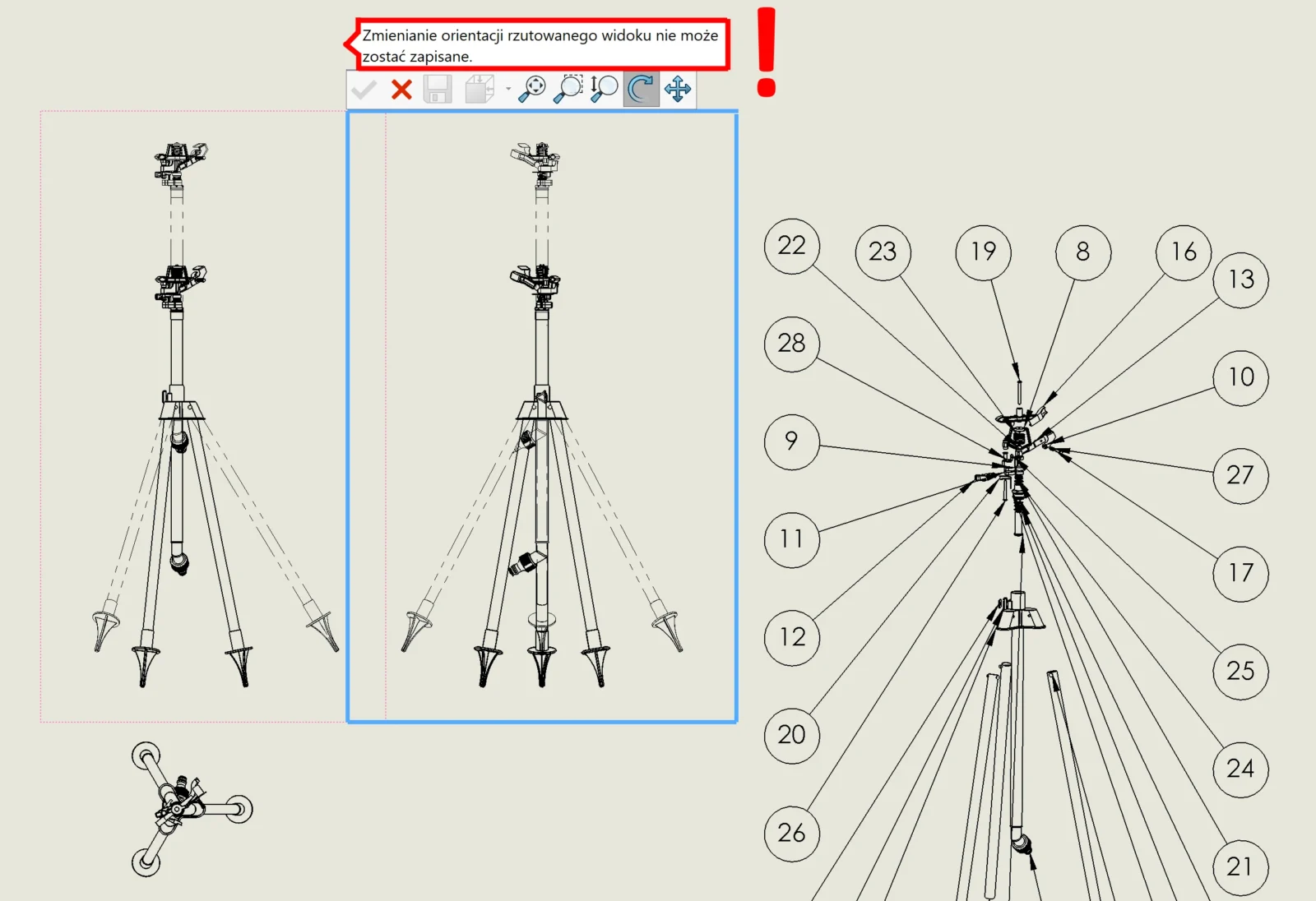

Jest jednak jedno istotne ograniczenie: zapisywać można wyłącznie widoki główne (rodzica). Widoki zależne — czyli wszystkie projekcje uzależnione od widoku źródłowego — nie mogą być zapisane, ponieważ ich orientacja wynika z relacji z rodzicem.

Najciekawsze jest to, że zapisanie orientacji z poziomu rysunku tworzy nowy widok również w samym modelu 3D. Działa to więc dwukierunkowo:

• pozycja zapisana na rysunku trafia do modelu,
• a orientacje zapisane w modelu są dostępne na rysunku.

To świetny sposób na szybkie ustawienie niestandardowych ujęć, zwłaszcza przy dokumentacji złożeń, skanów 3D i nietypowych geometrii.

Dodam, że bardzo często korzystam z narzędzia Widok rysunku w 3D nie tylko w celu podglądu modelu/złożenia, ale właśnie po to, by skorygować pozycję i ją pozostawić w nowej formie na rysunku.
