W projektach, w których otwory mają zmieniać średnicę w zależności od położenia (gradient, efekt wizualny, perforacja akustyczna, panel dekoracyjny), SOLIDWORKS nie oferuje jednego „magicznego” narzędzia. Są jednak dwa praktyczne sposoby, które pozwalają osiągnąć taki efekt — każdy z inną filozofią pracy i innymi konsekwencjami dla wydajności.

Poniżej omawiam oba podejścia, ich mocne i słabe strony oraz to, kiedy warto wybrać które.

1. Metoda klasyczna: szyki + wystąpienia do rozróżnienia

Najbardziej wydajne, najbardziej przewidywalne, ale wymagające ręcznej kontroli

To podejście jest idealne, gdy zależy Ci na pełnej kontroli nad średnicami, a jednocześnie chcesz zachować maksymalną wydajność modelu. SOLIDWORKS traktuje otwory jako klasyczne wycięcia cylindryczne, więc wszystko działa szybko, a model jest lekki.

Jak to działa?

1. Tworzysz otwór bazowy – pojedyncze wycięcie o największej średnicy.

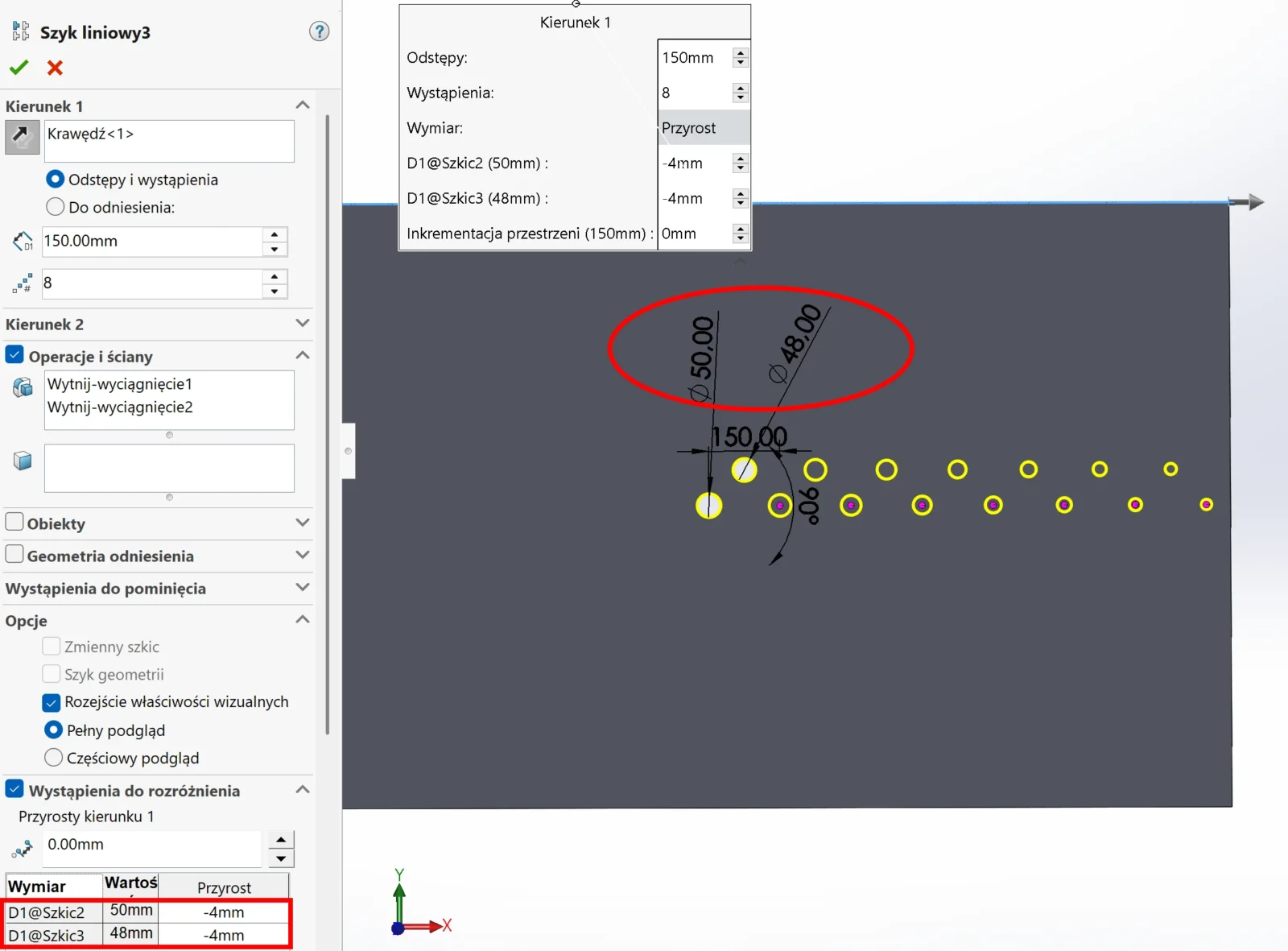

2. Budujesz szyk liniowy z włączoną opcją Wystąpienia do rozróżnienia. Dzięki temu każde wystąpienie może mieć własny zestaw wymiarów.

3. W tabeli szyku modyfikujesz średnicę otworu — np. każde kolejne wystąpienie zmniejszasz o określoną wartość.

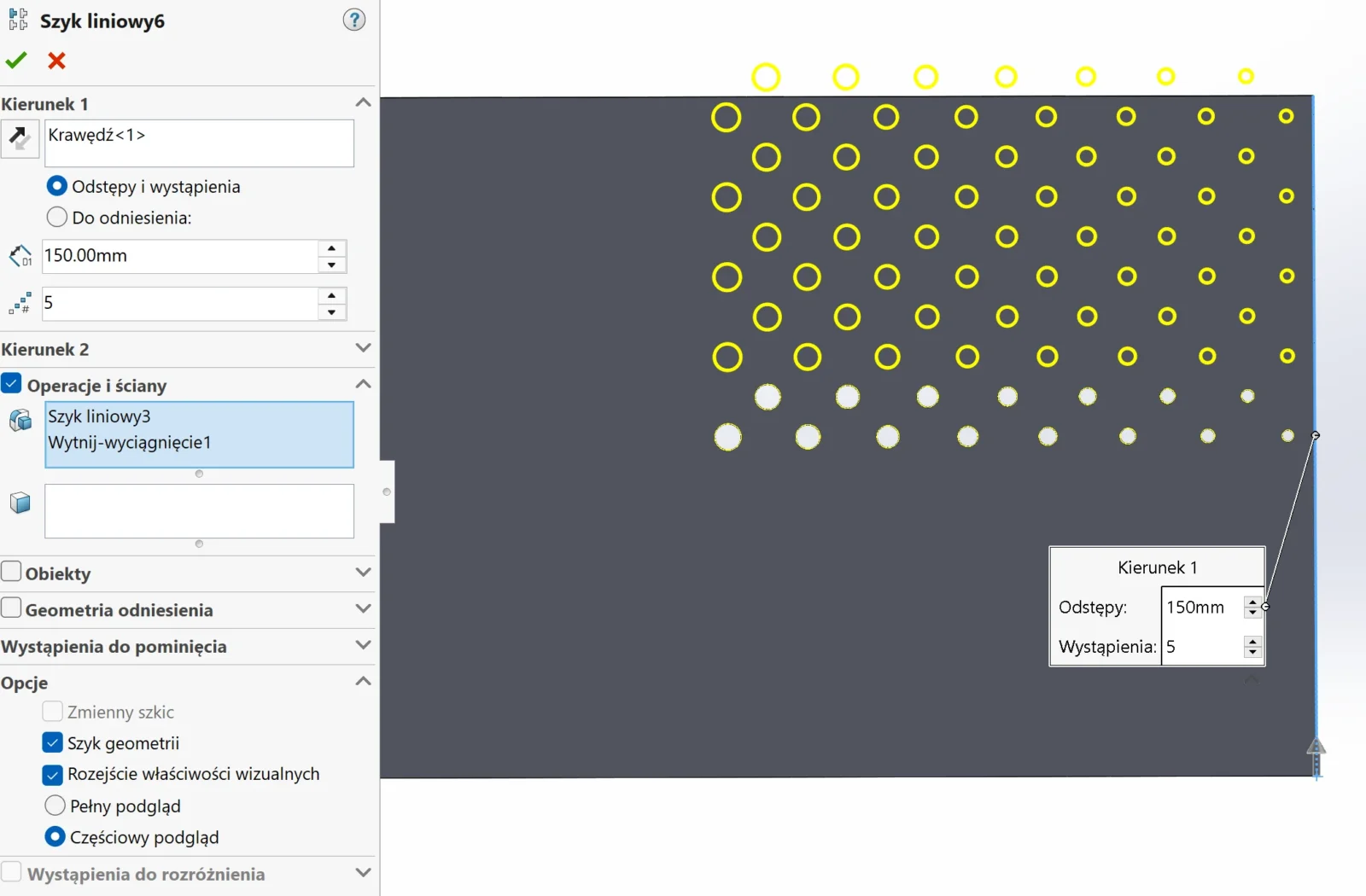

4. Powtarzasz szyk dla kolejnego rzędu, przesuniętego o połowę rozstawu (układ heksagonalny).

5. Tworzysz szyk szyku w kierunku prostopadłym, aby zbudować pełną siatkę.

6. Na końcu robisz 2× lustro, aby uzyskać pełną symetrię panelu.

Zalety

• Najwyższa wydajność — operacje są lekkie, bo to zwykłe wycięcia.
• Otwory są wykrywane jako cylindryczne — idealne dla CAM, tolerancji, wykrywania cech.
• Pełna kontrola nad każdą średnicą — możesz tworzyć dowolne gradienty.
• Stabilność modelu — szyki są przewidywalne i odporne na zmiany.

Wady

• Wymaga ręcznej pracy — szczególnie przy dużej liczbie wystąpień.
• Każdy parametr trzeba kontrolować — średnice, przesunięcia, liczby wystąpień.
• Zmiana układu wymaga przebudowy szyków — nie jest to metoda „jednym suwakiem”.

Kiedy stosować?

• Gdy priorytetem jest wydajność i czystość geometrii.
• Gdy otwory muszą być idealnie cylindryczne.
• Gdy panel ma być produkcyjny, a nie tylko koncepcyjny.

2. Metoda „sprytna”: wyciągnięcie z pochyleniem do powierzchni + krzywa przecięcia

Szybka w konfiguracji, elastyczna, ale ciężka i mniej precyzyjna

To podejście jest bardziej „geometryczne” i pozwala uzyskać efekt zmiennej średnicy bez ręcznego sterowania każdym otworem. Zamiast tego wykorzystujesz powierzchnię o zadanym kształcie, która sama „narzuca” średnice.

Jak to działa?

1. Rysujesz okrąg bazowy — największą średnicę.

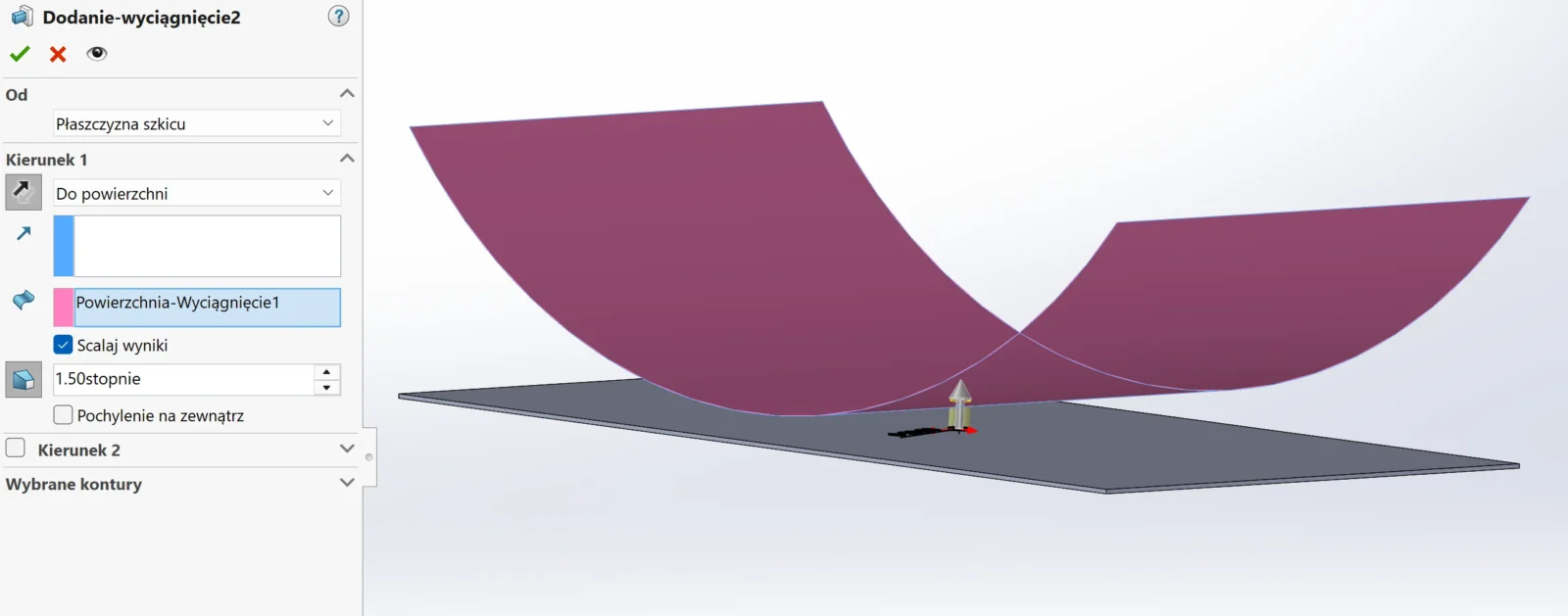

2. Wyciągasz go z pochyleniem (np. 1–3°) do powierzchni, która ma określony kształt (np. łuk, fala, kopuła). W miejscu, gdzie powierzchnia jest najbliżej szkicu, średnica będzie największa; im dalej — tym mniejsza.

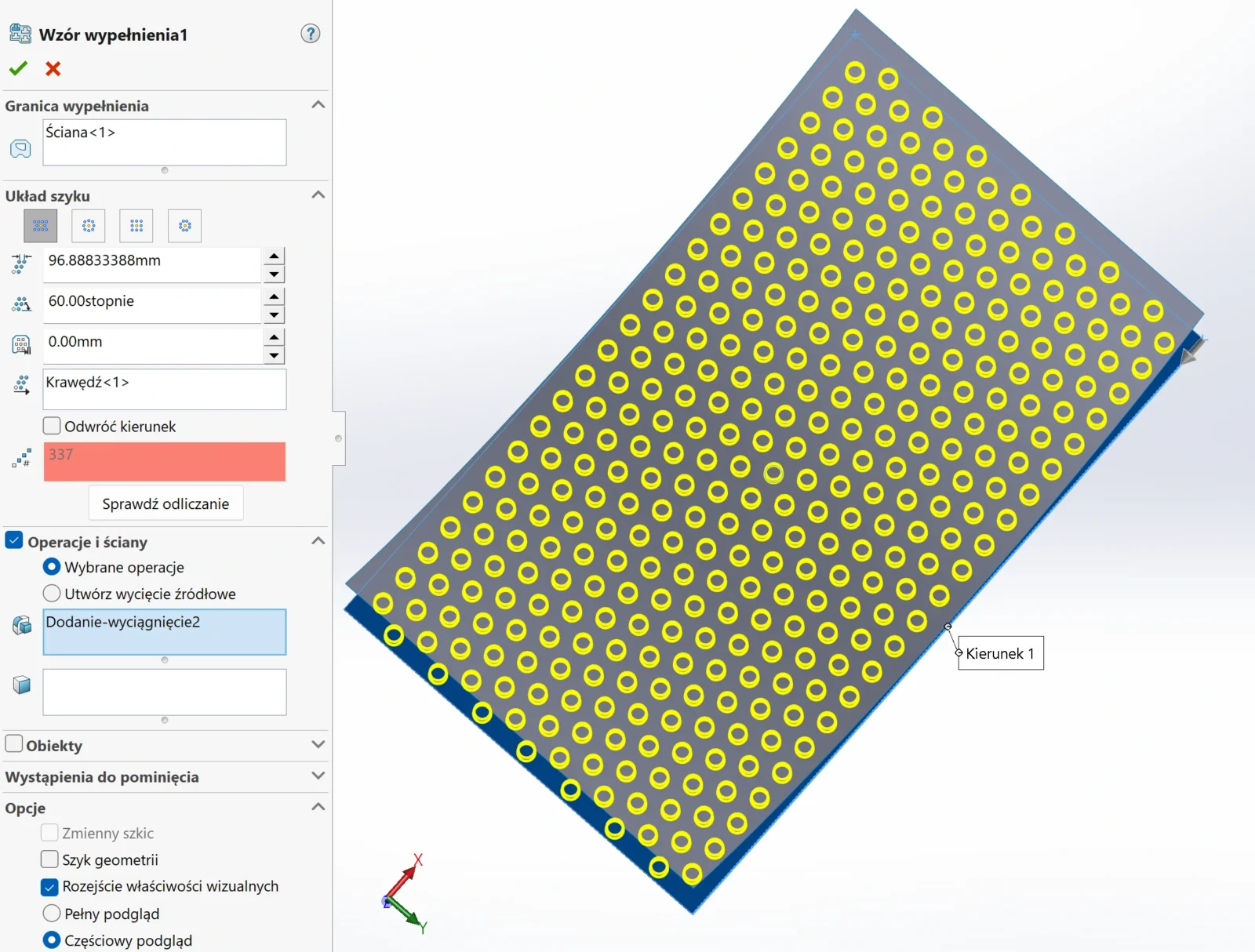

3. Tworzysz Wzór wypełnienia - to jest największa zaleta tego rozwiązania. Może szybko zmieniać kształt (perforacja, kołowy, prostokąt itp.) oraz rozstawy.

4. Następnie Tworzysz krzywą przecięcia między powierzchnią a wyciągnięciem. Powstaje zamknięty szkic o kształcie okręgu, ale formalnie jest to Splajn (kształt bardzo zbliżony do okręgu, ale matematycznie nie jest to walec).

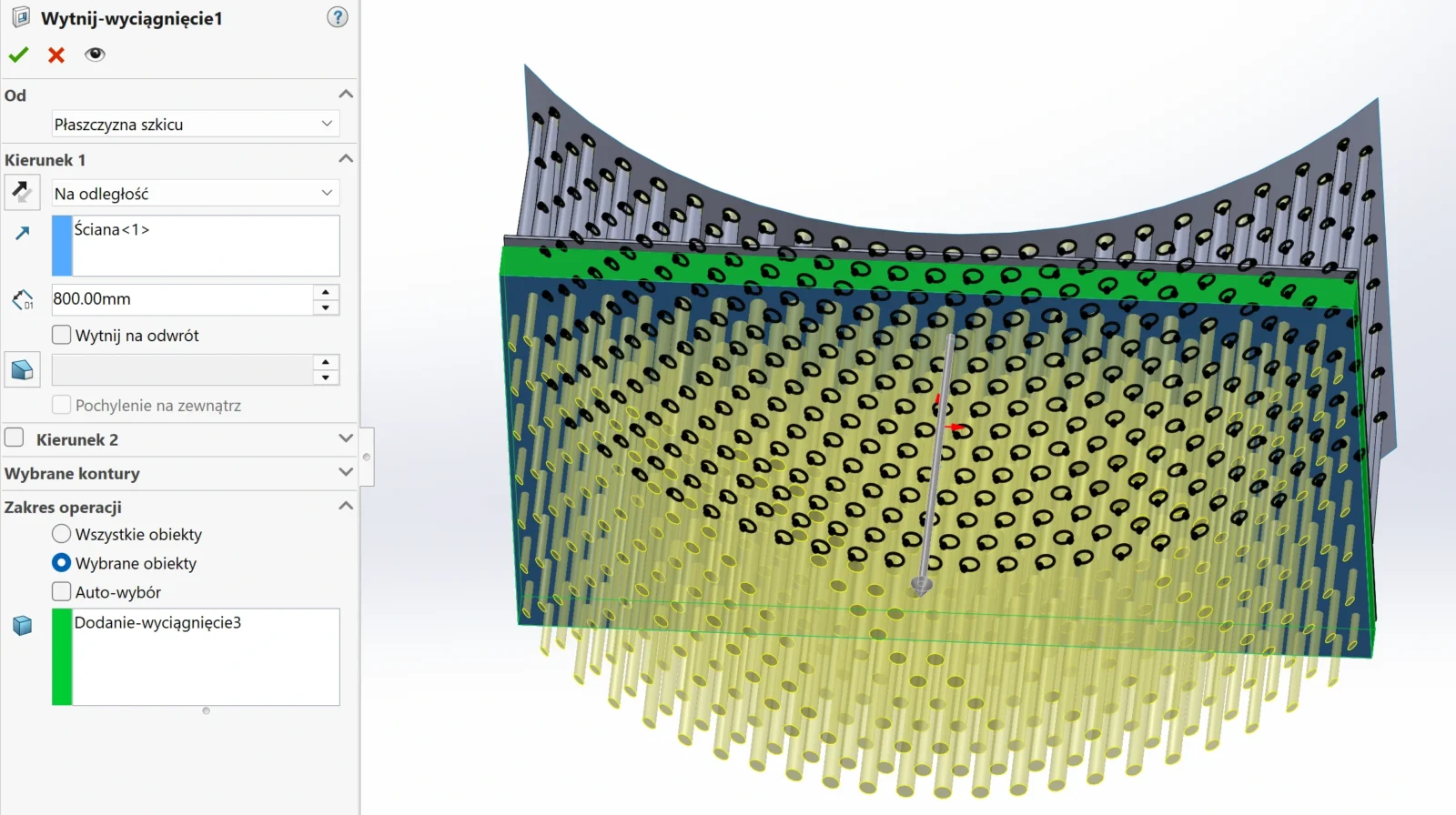

5. Wycinasz otwór w płycie docelowej za pomocą powstałych szkiców.

Zalety

• Ekspresowa modyfikacja układu — zmieniasz rozstaw, liczbę otworów, kształt powierzchni i wszystko działa.
• Automatyczny gradient średnic — bez ręcznego sterowania każdą wartością.
• Bardzo elastyczne podejście — możesz tworzyć dowolne profile: łuki, fale, powierzchnie swobodne.

Wady

• Niska wydajność — przecięcia powierzchni i splajny są ciężkie obliczeniowo.
• Otwory nie są cylindryczne — CAM i wykrywanie cech tego nie lubią.
• Model staje się „organiczny” — trudniejszy w kontroli i mniej przewidywalny.
• Przebudowa może być powolna — szczególnie przy dużych panelach.

Kiedy stosować?

• Gdy priorytetem jest szybka modyfikacja układu, a nie wydajność.
• Gdy otwory mają pełnić funkcję wizualną, a nie produkcyjną.
• Gdy chcesz tworzyć panele dekoracyjne, perforacje akustyczne, gradienty „artystyczne”.

Porównanie metod

Kryterium	Szyk + wystąpienia do rozróżnienia	Wyciągnięcie do powierzchni
Wydajność	⭐⭐⭐⭐⭐	⭐⭐☆☆☆
Kontrola średnic	Pełna, ręczna	Automatyczna, zależna od powierzchni
Otwory cylindryczne	Tak	Nie
Łatwość modyfikacji układu	Średnia	Bardzo wysoka
Stabilność modelu	Wysoka	Średnia
Zastosowanie	Produkcja, CAM, precyzja	Wizualizacja, koncepcje, dekoracje

Podsumowanie

Obie metody prowadzą do tego samego efektu — otworów o zmiennej średnicy — ale różnią się filozofią pracy:

• Metoda 1 (szyki) to rozwiązanie produkcyjne, szybkie i stabilne, ale wymagające ręcznej kontroli.
• Metoda 2 (wyciągnięcie do powierzchni) to rozwiązanie sprytne i elastyczne, ale ciężkie i mniej precyzyjne.

Jeśli zależy Ci na wydajności i czystej geometrii, wybierz metodę pierwszą. Jeśli chcesz eksperymentować z układem i kształtem, metoda druga da Ci ogromną swobodę.
