przez Paweł Kęska | paź 10, 2025 | Szkicowanie
Zgięcie wyciągnięte po profilach w Arkuszach blach wymaga dwóch rozciętych szkiców. Jak zatem szybko rozciąć szkic? Ja stosuję rozwiązanie polegające na narysowaniu okręgu na środku linii lub łuku. Następnie stosuję polecenie Przytnij z opcją Zaawansowane przycięcie i...
przez Paweł Kęska | sie 28, 2025 | Szkicowanie
Plik DXF, który zawiera bardzo dużo elementów i dodatkowo zawiera przerwy i nakładające się elementy, może stanowić problem. Zamiast naprawiać szkic możesz wyciągnąć geometrię z użyciem Wybranych konturów. Następnie konwertujesz powstałą ścianę do szkicu i usuwasz...
przez Paweł Kęska | sie 12, 2025 | Szkicowanie
Polecenie Modyfikuj szkic dostępne w menu Narzędzia > Narzędzia szkicu pozwala na: przenoszenie, obracanie, skalowanie oraz lustrowanie szkicu. O obracaniu z użyciem w/w polecenia pisałem tutaj: Obróć elementy vs. Modyfikuj – obrót szkicu Żeby zmienić typ...
przez Paweł Kęska | cze 20, 2025 | Szkicowanie
W SOLIDWORKS 2025 SP1 (a na pewno w SP2.0) pojawiły się dwie interesujące opcje szkicu. W szczególności jedna przypadnie Wam do gustu – mi jej bardzo brakowało. Otóż rysując Prostokąt z wciśniętym klawiszem SHIFT uzyskasz Kwadrat! Zobacz także: Trzy sposoby...
przez Paweł Kęska | lut 20, 2025 | Szkicowanie
Dziś napiszę o małej, lecz istotnej rzeczy podczas szkicowania. Jeżeli narysujesz dowolny kształt a następnie dodasz pierwszy wymiar – całość szkicu zostanie proporcjonalnie przeskalowana do tego wymiaru. SOLIDWORKS działa w ten sposób od wersji 2014 i jest to...
przez Paweł Kęska | gru 15, 2024 | Szkicowanie

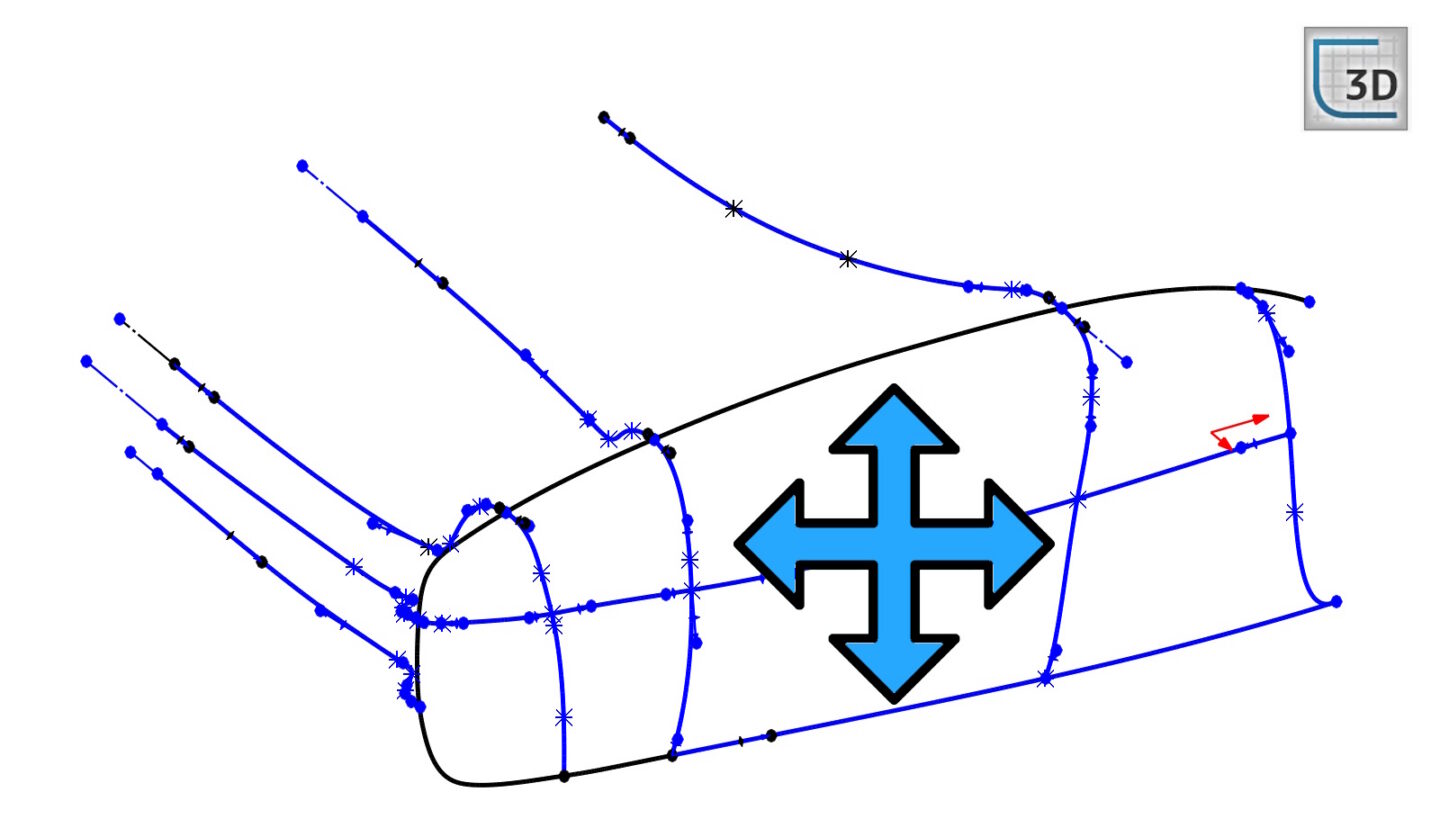

Kiedy rysujesz szkicem 3D w trójwymiarze, możesz podzielić okno na dwa lub cztery. W szczególności ułatwia to pracę jeżeli rysujesz za pomocą Splajnu i manipulacja jest nieco utrudniona. Dodatkowo klikając prawym przyciskiem w punkt Splajnu możesz włączyć opcję Pokaż...
