Czy wiesz, że… ?

Podczas zapisywania plików arkuszy blach w formacie płaskim DWG/DXF (np. do wycinania) możesz określić własny układ współrzędnych, tym samym definiując punkt 0,0 np. w narożniku.

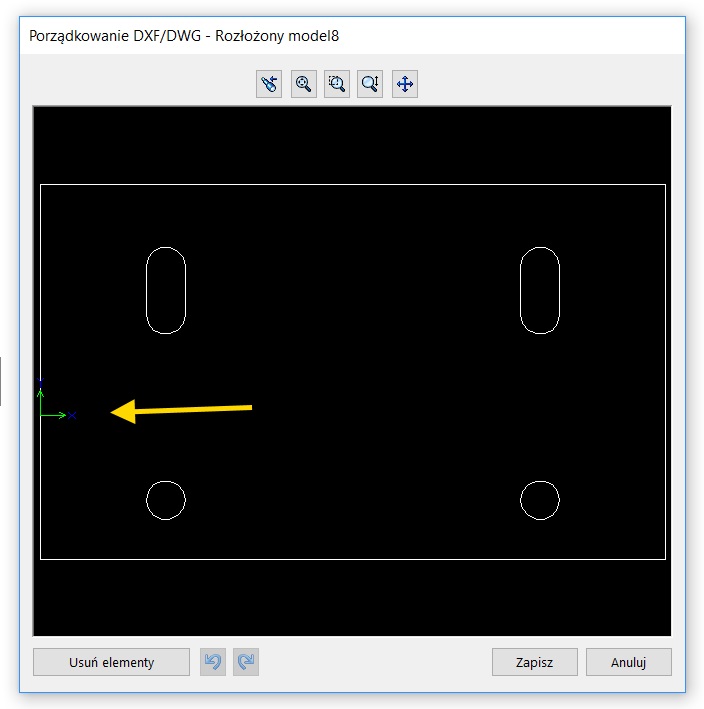

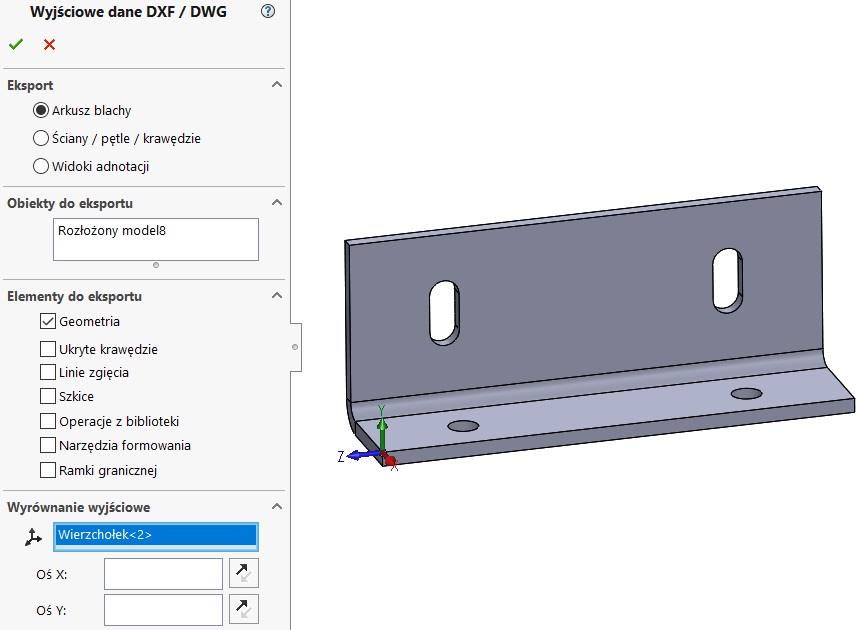

Jednak po wskazaniu odniesienia bez rozkładania modelu blachy może się zdarzyć, że będzie on przesunięty. Wynika to z rzutowania na płaszczyznę rozłożenia. Oczywiście można ją (ścianę nieruchomą) zmieniać, ale łatwiej to wykonać inną metodą.

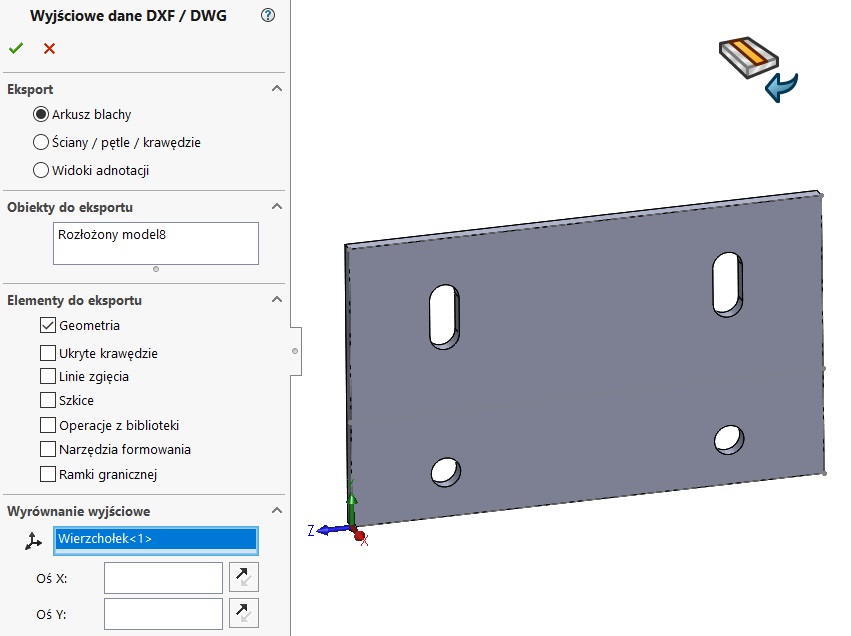

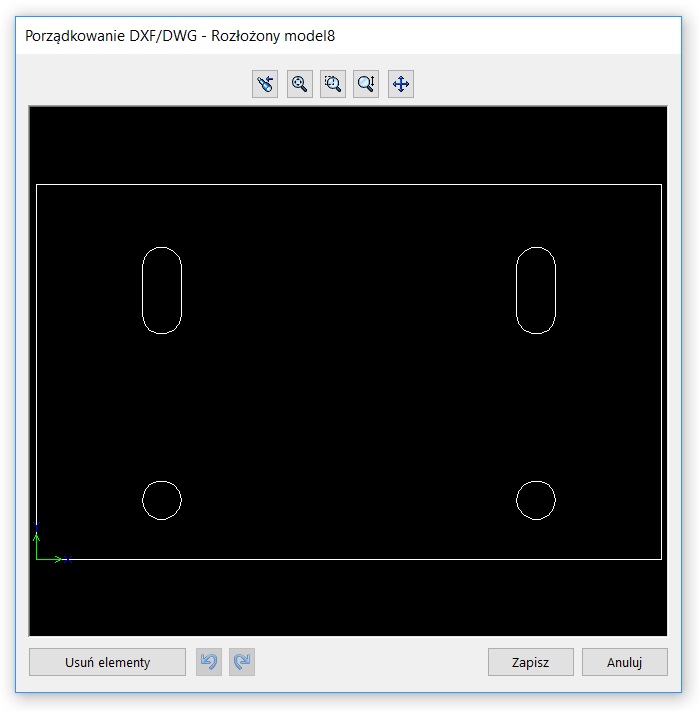

Rozłóż wcześniej blachę, wówczas kliknij Eksportuj do DXF/DWG  i dopiero teraz wybierz odpowiedni wierzchołek. To działa!
