Istnieje możliwość zmiany orientacji całego złożenia, jeżeli z jakiegoś powodu pomylono orientację podczas jego budowy. Pomijam tutaj rozwiązanie w stylu: wygaszenie wiązań, chwilowe zgrupowanie i dalej obrót.

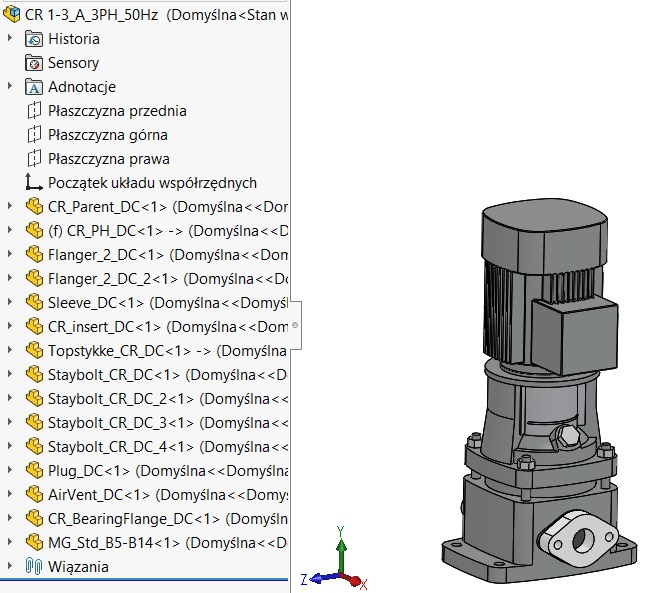

Orientacja źródłowa wygląda jak na poniższym obrazku.
Zadanie polega na ustawieniu głównego kierunku wzdłuż osi Z. W tym celu:

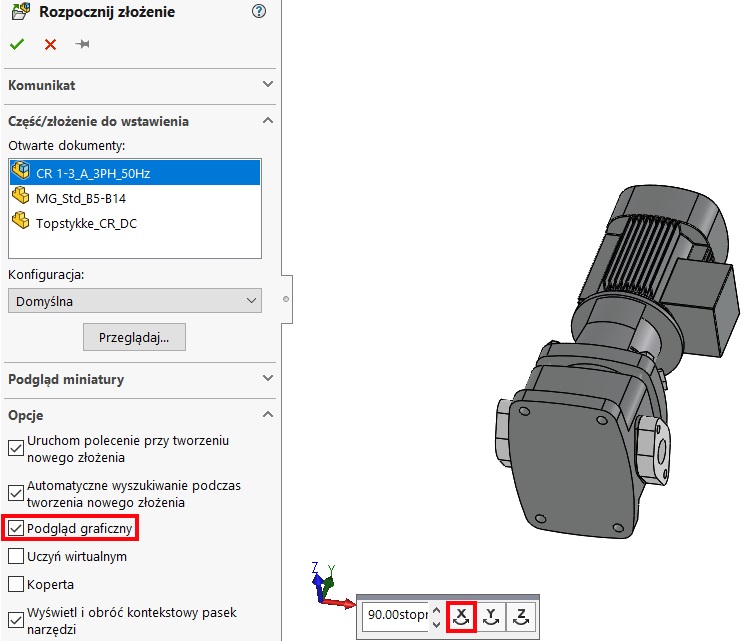

- Tworze nowe złożenie, w którym włączam podgląd graficzny i zmieniam orientację obracając całość wokół odpowiedniej osi.

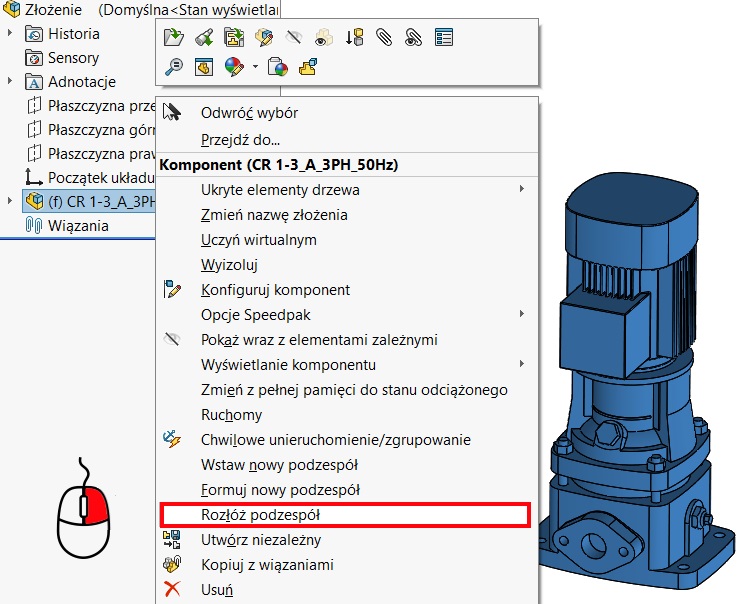

2. Pod prawym przyciskiem wybieram Rozłóż podzespół.

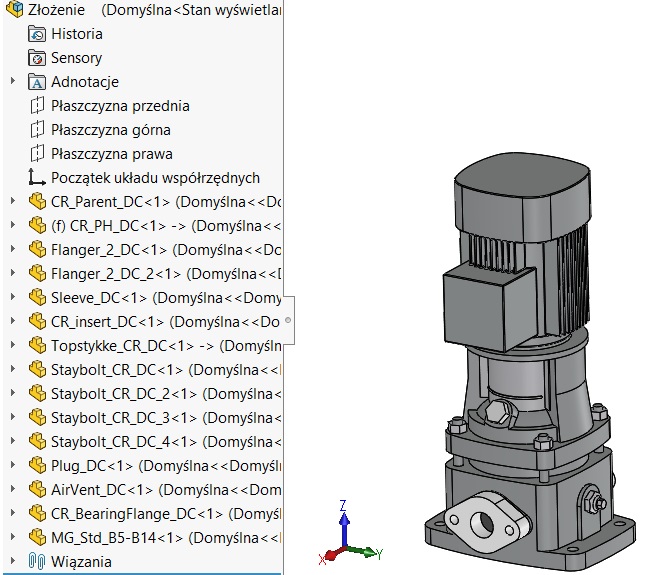

Uzyskuję identyczną strukturę plików wraz z wiązaniami ale w odwróconej orientacji.
Witam serdecznie.
Jestem użytkownikiem SW od wielu lat.
Mam problem z widokiem detalu przykładowo IZOMETRYCZNY (Ctrl+7)
Detal i triada nie ustawiają się tak jak potrzebuje czyli oś Z w pionie a oś X w prawo a oś Y do przodu.
Mam oś Z w moim kierunku a powinna być w górę.
Mam oś X w prawo co jest moim zdaniem dobrze.
Mam oś Y w górę a powinna być do przodu.
Powoduje to pomyłki w płaszczyznach i początku rysowania detali.
Płaszczyzna górna powinna być wskazywana przez oś Z a jest wskazywana przez oś Y.
Płaszczyzna przednia wskazywana jest w triadzie przez oś Z a powinna przez oś Y.
Proszę o pomoc. Projektuje maszynę CNC i widok maszyn IZOMETRYCZNY powinien ja pokazać prawidłowo a os triady Z powinna być w górę pionowo.
