Czy wiesz, że… ?

Wymiar, który został wstawiony w nieodpowiedni sposób lub jest nieaktualny możesz zastąpić przez przeciągnięcie. Zazwyczaj w sytuacji oczywistej pomyłki lub zmiany np. bazy pomiarowej, wymiar usuwamy i wstawiamy ponownie.

Jest szybsza metoda!

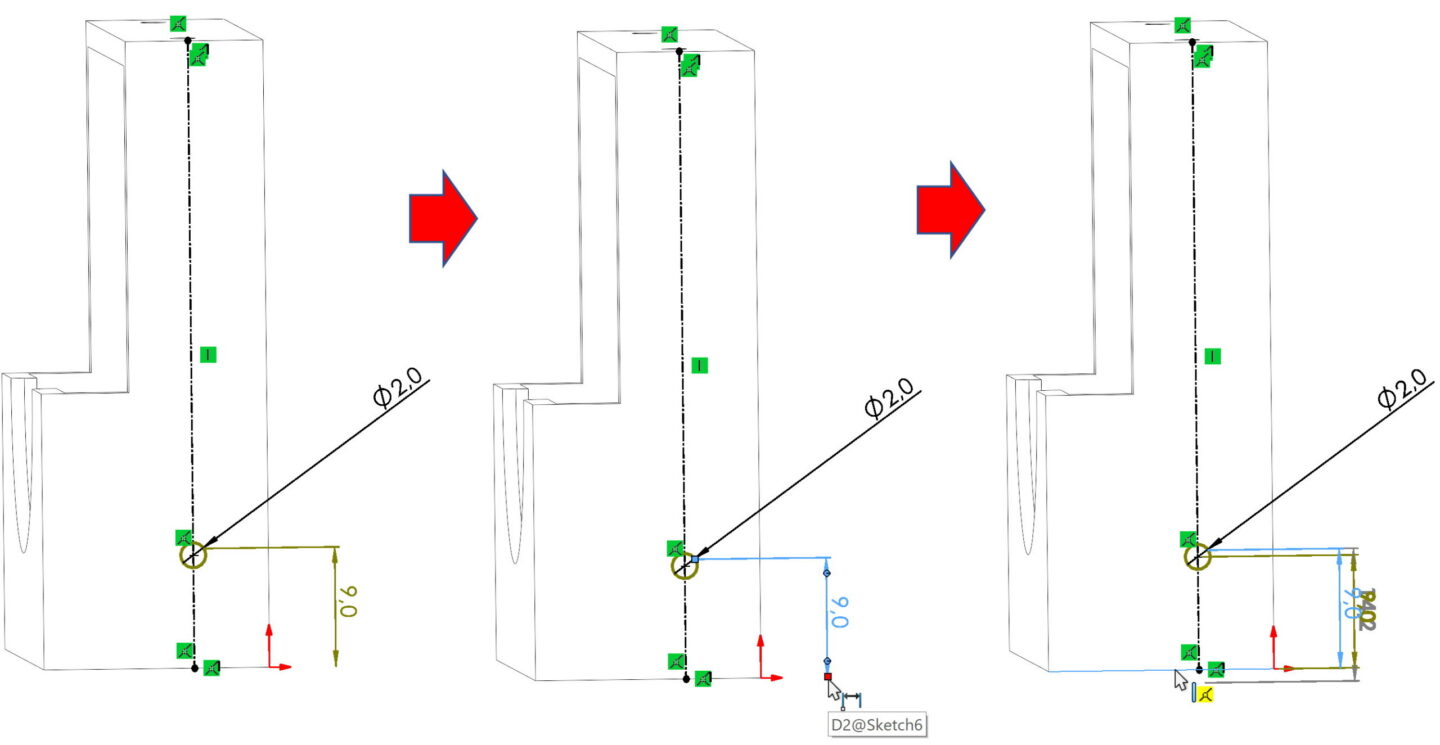

Zaznacz wymiar, zbliż się kursorem do punktu końcowego pomocniczej linii wymiaru, który wyświetli się w postaci niebieskiego kwadracika. Pojawi się wówczas symbol wymiaru z kwadratem po lewej stronie i możesz teraz wymiar przeciągać.

Powyższe działanie świetnie sprawdzi się w sytuacji, kiedy wymiar jest nieaktualny (kolor oliwkowy). Zamiast go usuwać, możesz przeciągnąć linię wymiaru w ten sposób zaktualizować odnieseinie.

Identycznie możesz przeciągać wymiary w rysunkach! Prawda, że jest to przydatne.
