Czy wiesz, że… ?

W niektórych modelach po wstawieniu zaokrągleń ścian lub zbiegających się do wierzchołka krawędzi, może nie wyglądać to dobrze. W takiej sytuacji najczęściej stosuje się linie podziałowe, które dzielą ściany. Następnie usuwa się ściany i wypełnia powierzchniowo.

Lecz możesz to zrobić łatwiej. Nie zawsze jednak będzie to możliwe, wszystko zależy od budowy modelu.

1. W problematycznym miejscu rysuję prostokąt, czasem używam linii lub splajnu rysując zamkniętą pętlę o innym kształcie. Następnie Wyciągnięciem wycięcia wycinam materiał na odległość lub Do wierzchołka – jak niżej. Uwaga, podobny efekt uzyskasz dodając materiał – czyli za pomocą Wyciągnięcia dodania.

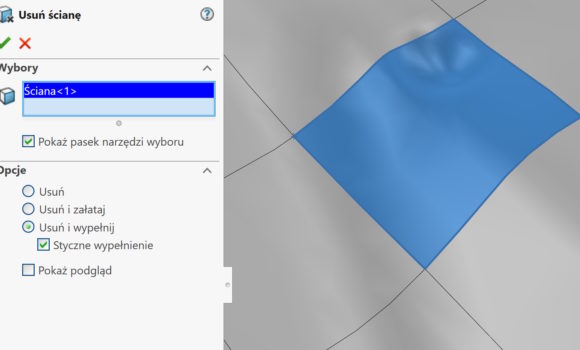

2. W drugim kroku zaznaczam wszystkie ściany i włączam operację Usuń ścianę. We właściwościach należy wybrać Usuń i wypełnij > Styczne wypełnienie.

Gotowe. Uzyskany rezultat jest nieporównywalnie lepszy, jedynie w prezentowanym przykładzie mogłem narysować na górze linie skośną zamiast poziomej. Wówczas krawędzie łączyły by się bez wyraźnego uskoku.
