Przy modelowaniu pofalowanych powierzchni bardzo łatwo możesz uzyskać nieoczekiwany rezultat. I jak wszystko jest to konsekwencją składowych szkiców profili, pomiędzy którymi powstaje wyciągnięcie. Jest też dobra wiadomość - możesz to kontrolować!

Gdzie pojawia się skręcenie?

Jeżeli pozostawimy kontur złożony wyłącznie z łuków, to pomiędzy nimi znajdują się punkty. Identycznie pomiędzy liniami a łukami. W operacjach powierzchniowych SOLIDWORKS dążymy za wszelką cenę do identycznej liczby punktów szkicu w każdym z profili wyciągnięcia po profilach lub powierzchni według granicy. Jeśli jeden łuk ma 3 punkty, a drugi 5 – program zmusza powierzchnię do łączenia ich w sposób nienaturalny. Efekt: skręcenie, które łatwo zaobserwujesz włączając siatkę lub pokazując łączniki.

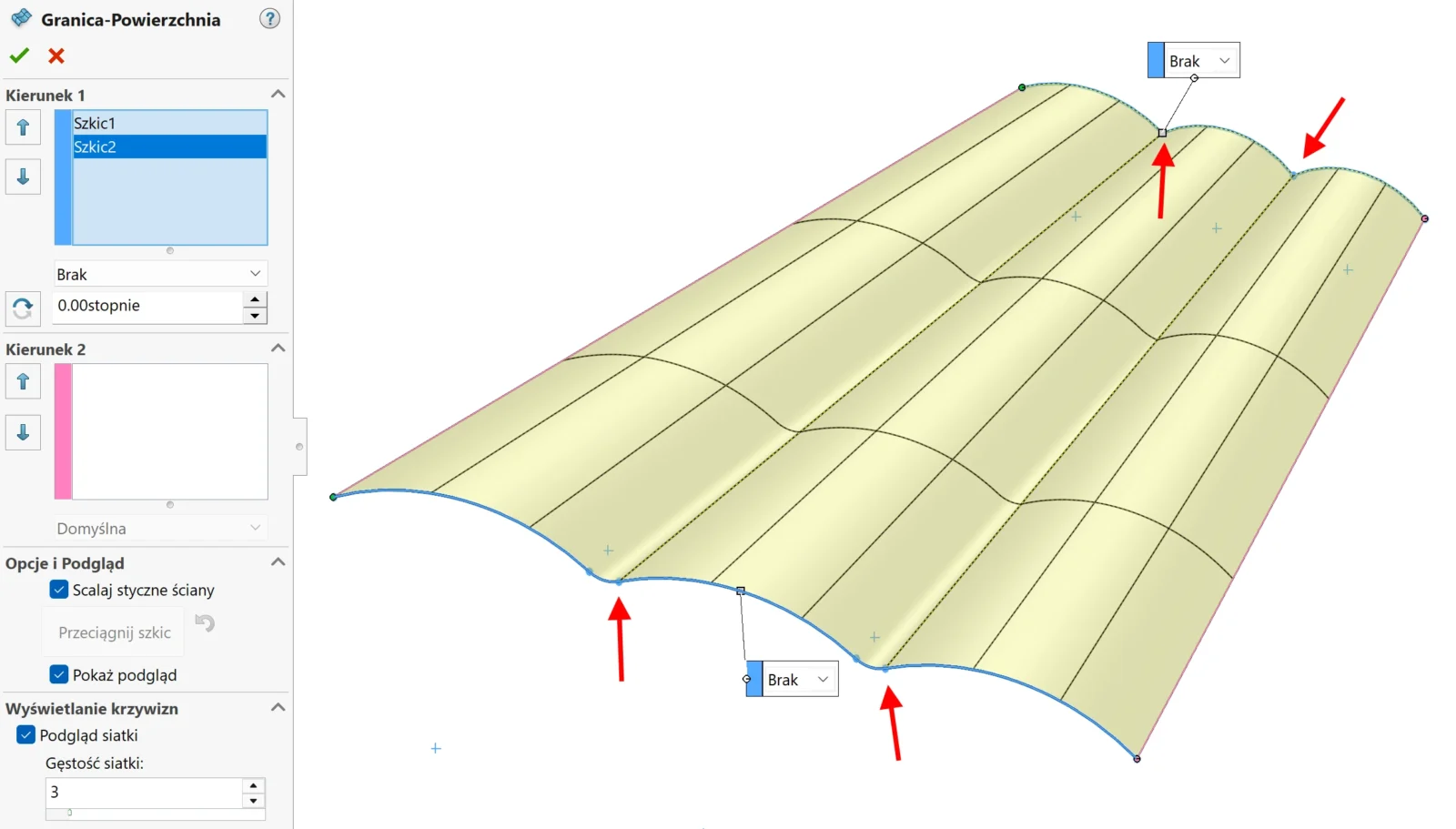

Na poniższym obrazku widać to idealnie: siatka próbuje dopasować się do punktów szkicu, które nie mają swoich odpowiedników. To nie jest błąd programu – to matematyka krzywych.

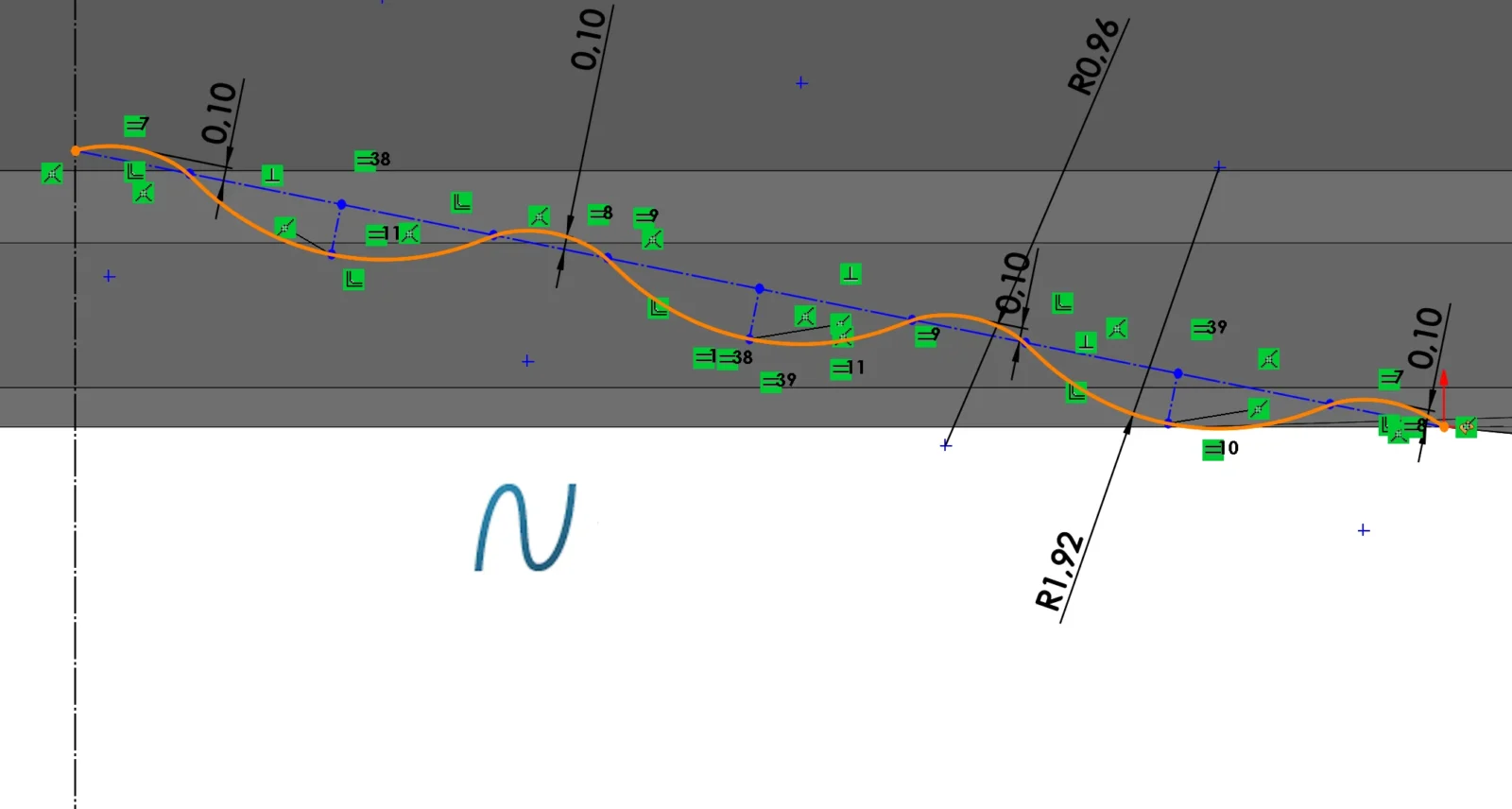

Dlaczego „Dopasuj splajn” rozwiązuje problem?

Zastosowanie polecenia Dopasuj splajn pozwala:

• wygładzić przejścia między segmentami,
• zachować pełną kontrolę nad krzywizną,
• uniknąć skręcenia powierzchni przy wyciąganiu.

W praktyce: zamiast kilku łuków o różnych parametrach, otrzymujesz jedną krzywą klasy premium, którą możesz kontrolować jak chcesz – a powierzchnia zachowuje się przewidywalnie.

To właśnie dlatego w modelowaniu powierzchniowym splajny są fundamentem.

Chcesz nauczyć się modelowania powierzchni?

Jeżeli chcesz poznać:

• praktyczne techniki modelowania powierzchni,
• różnice między splajnami, łukami i krzywiznami,
• jak unikać skręceń, przerw i nieciągłości,
• jak budować powierzchnie klasy A w SOLIDWORKS,

to zapraszam na szkolenie 3 - 4 sierpnia 2026. Dwa dni intensywnej praktyki, zero teorii oderwanej od rzeczywistości.

Szkolenia

PS.

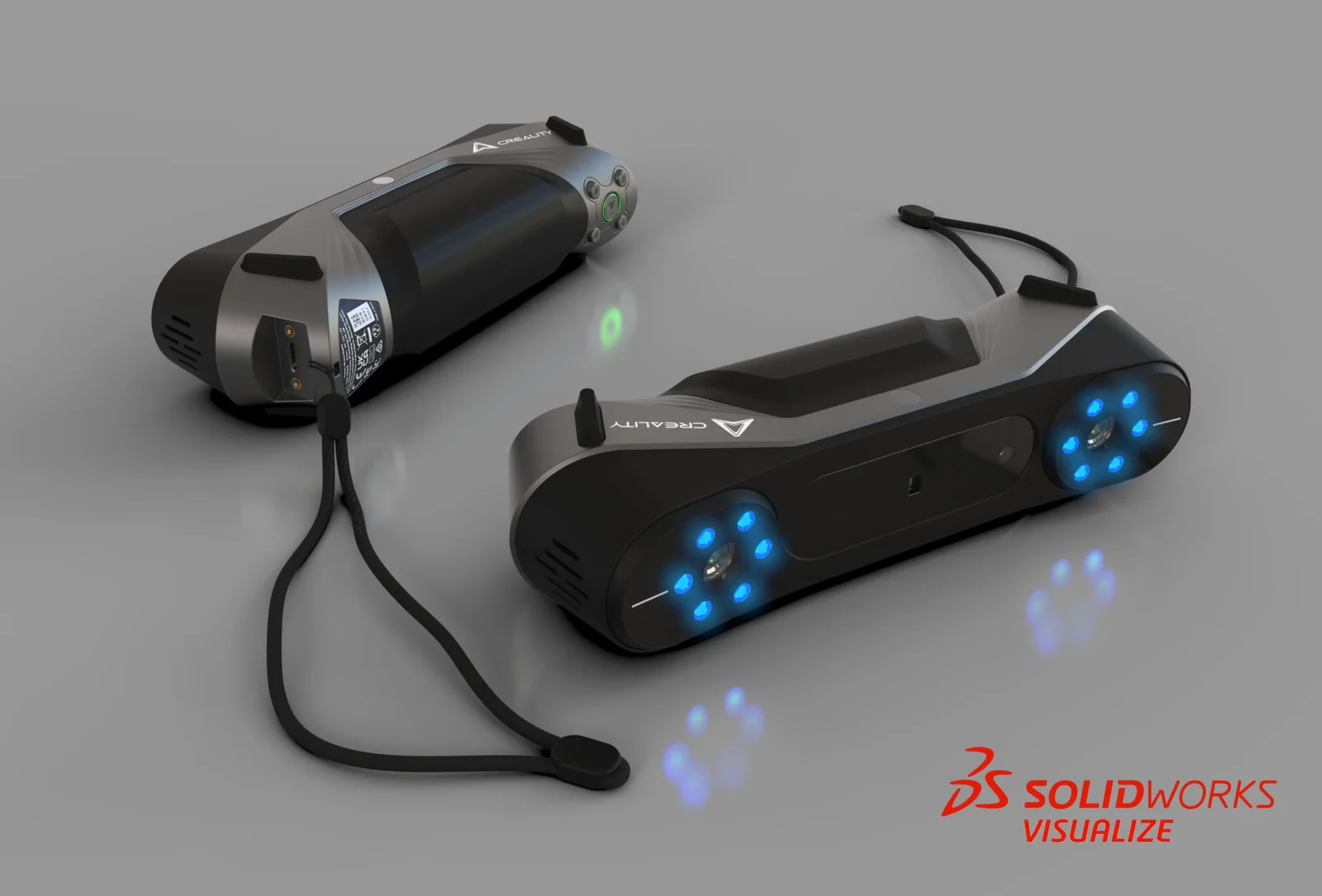

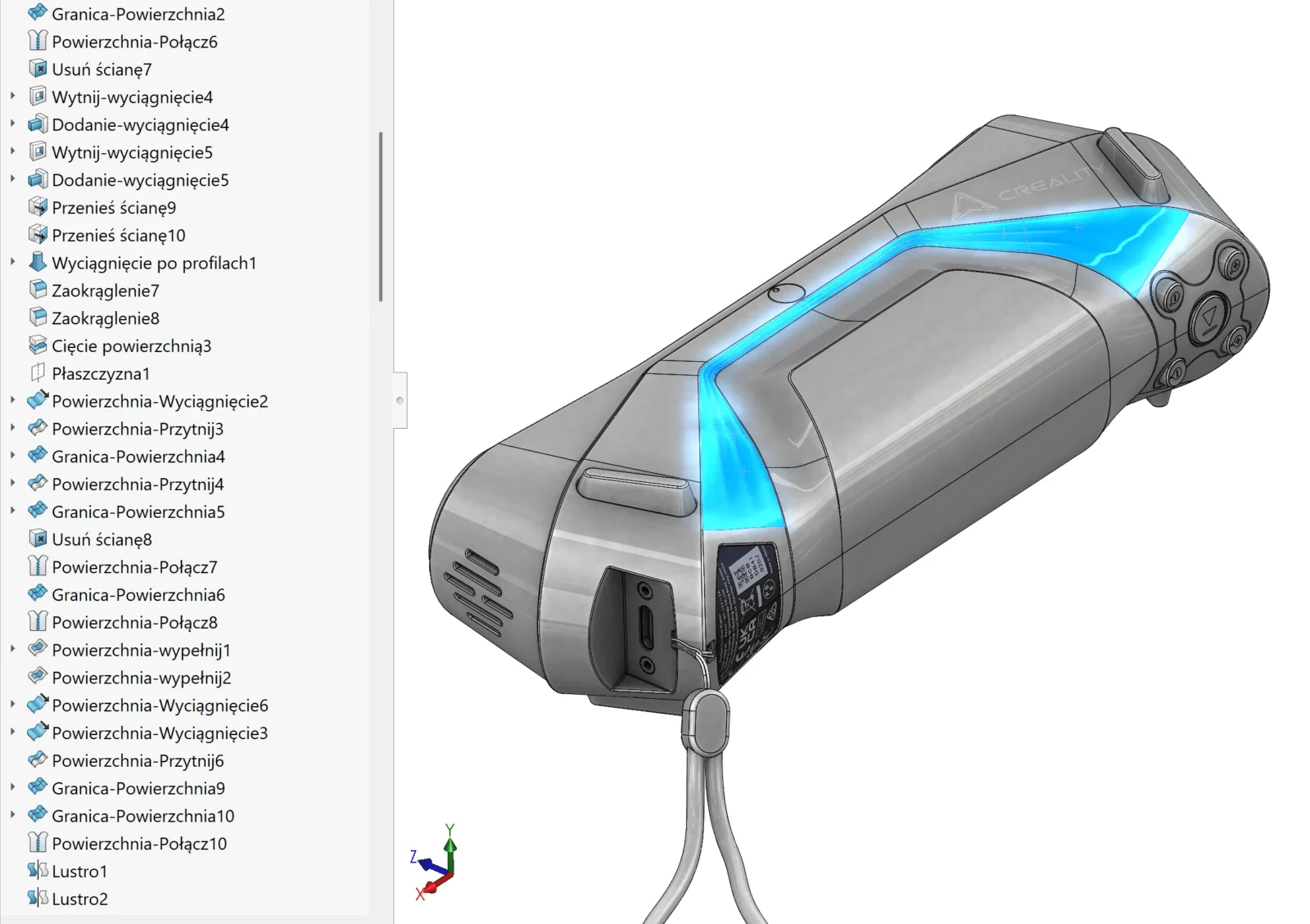

Model z posta wykonałem na bazie mojego skanera, a następnie zrenderowałem w SOLIDWORKS Visualize.
