Jeśli pracujesz na złożonych rysunkach, to znasz ten ból: model został przebudowany, geometria się zmieniła, a gdzieś w gąszczu wymiarów czai się tzw. wymiar nieaktualny. Czyli taki, który wygląda poprawnie, ale w rzeczywistości nie odpowiada już aktualnej geometrii.

SOLIDWORKS oznacza je oliwkowym kolorem (domyślnie), ale… na dużych arkuszach łatwo to przeoczyć.

I tu wchodzi do gry Design Checker – narzędzie, które potrafi w kilka sekund przeskanować cały rysunek i wyłapać wszystkie takie przypadki.

Co dokładnie sprawdza Design Checker?

Ukryj nieaktualne wymiary i adnotacje na rysunkach

W kontekście nieaktualnych wymiarów – bardzo dużo:

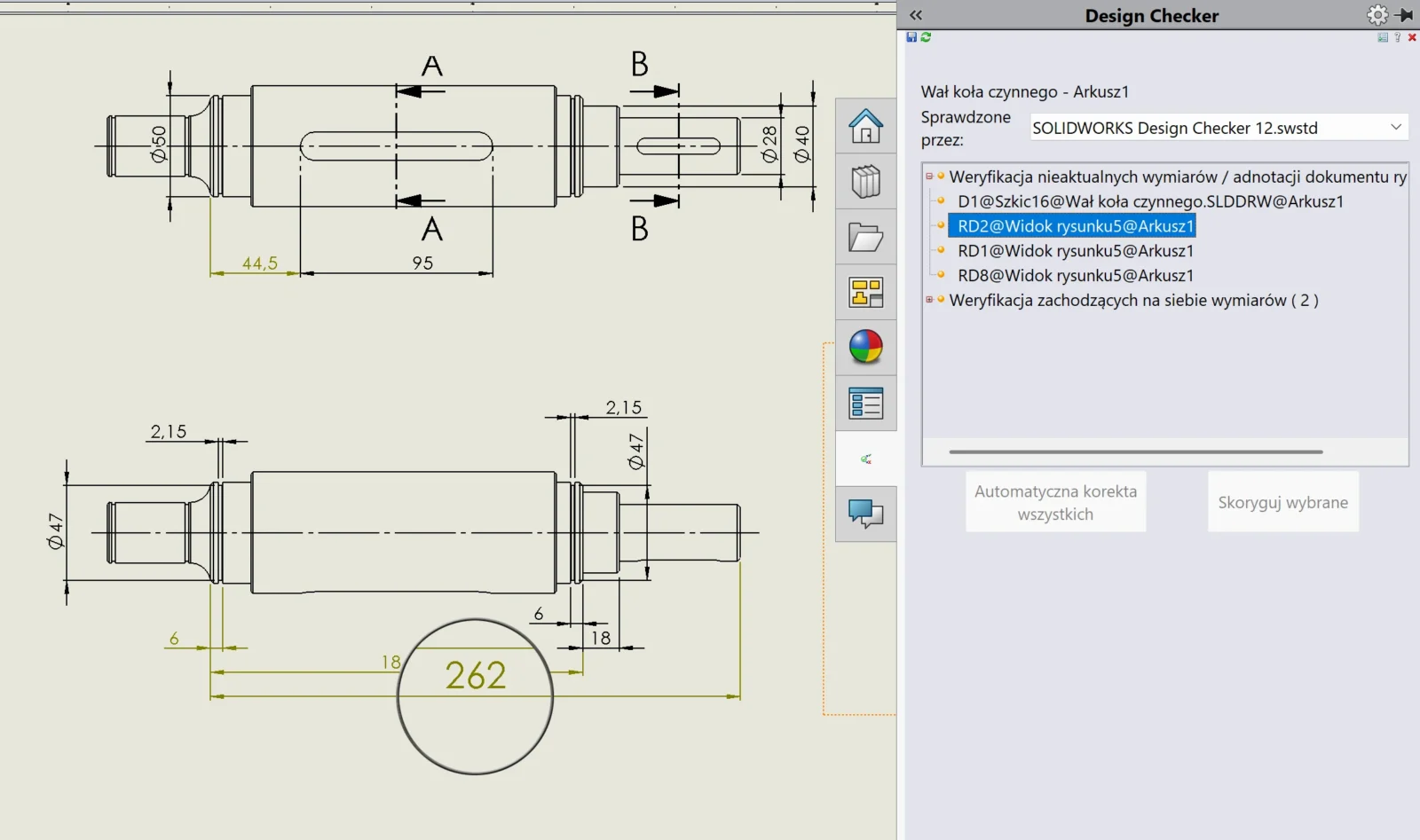

• wskazuje za pomocą szkła powiększającego każdy wymiar, który jest nieaktualny.

To jest ogromna przewaga nad ręcznym szukaniem w gąszczu wielu wymiarów.

Zauważ, że niektórzy zmieniają domyślne kolory - jeżeli są one (aktualne i nieaktualne) zbliżone do siebie kolorystycznie - jeszcze trudniej je odszukać na rysunkach.

Dlaczego warto używać tego narzędzia?

Bo oszczędza czas i eliminuje błędy, które mogą przejść niezauważone:

• nie musisz przeglądać każdego widoku
• nie musisz zgadywać, który wymiar wymaga aktualizacji
• masz pełną listę problemów w jednym oknie

Przy dużych rysunkach (szczególnie produkcyjnych) to jest różnica między 2 minutami a 20 minutami.

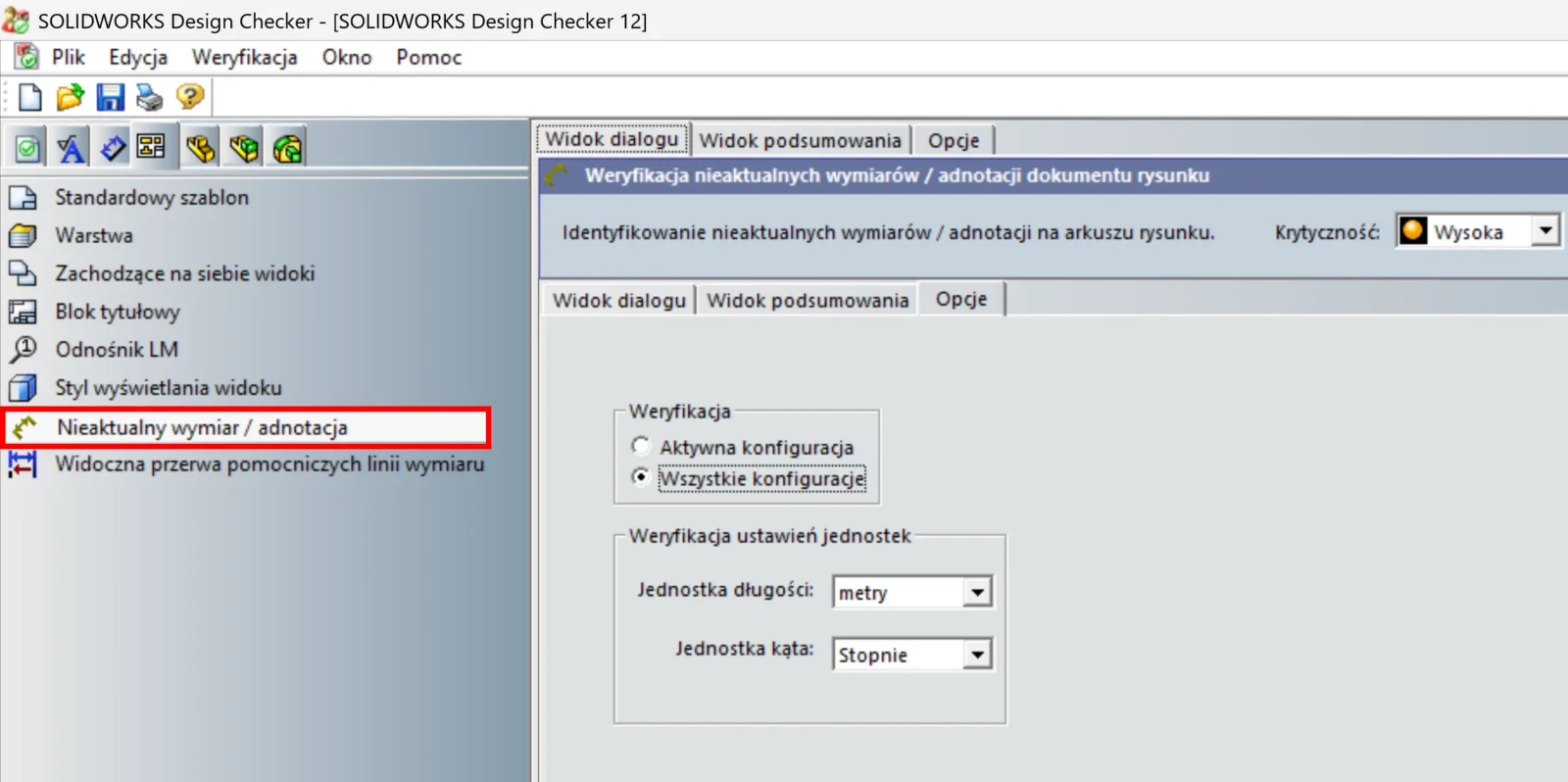

Jak to uruchomić?

1. Otwórz rysunek.
2. Przejdź do Narzędzia → Design Checker → Sprawdź dokument.
3. Wybierz zdefiniowany wcześniej szablon.
4. Kliknij Weryfikuj.

Po chwili dostajesz listę wszystkich problematycznych wymiarów – gotową do przejrzenia lub automatycznej korekty.

Podsumowanie

Design Checker to jedno z tych narzędzi, które w SOLIDWORKS istnieją od lat, ale wielu użytkowników z nich nie krzysta. A szkoda – bo w kontekście kontroli jakości rysunków robi ogromną różnicę!

Jeśli chcesz mieć pewność, że każdy wymiar na rysunku jest aktualny, to jest najprostsza i najszybsza metoda.
