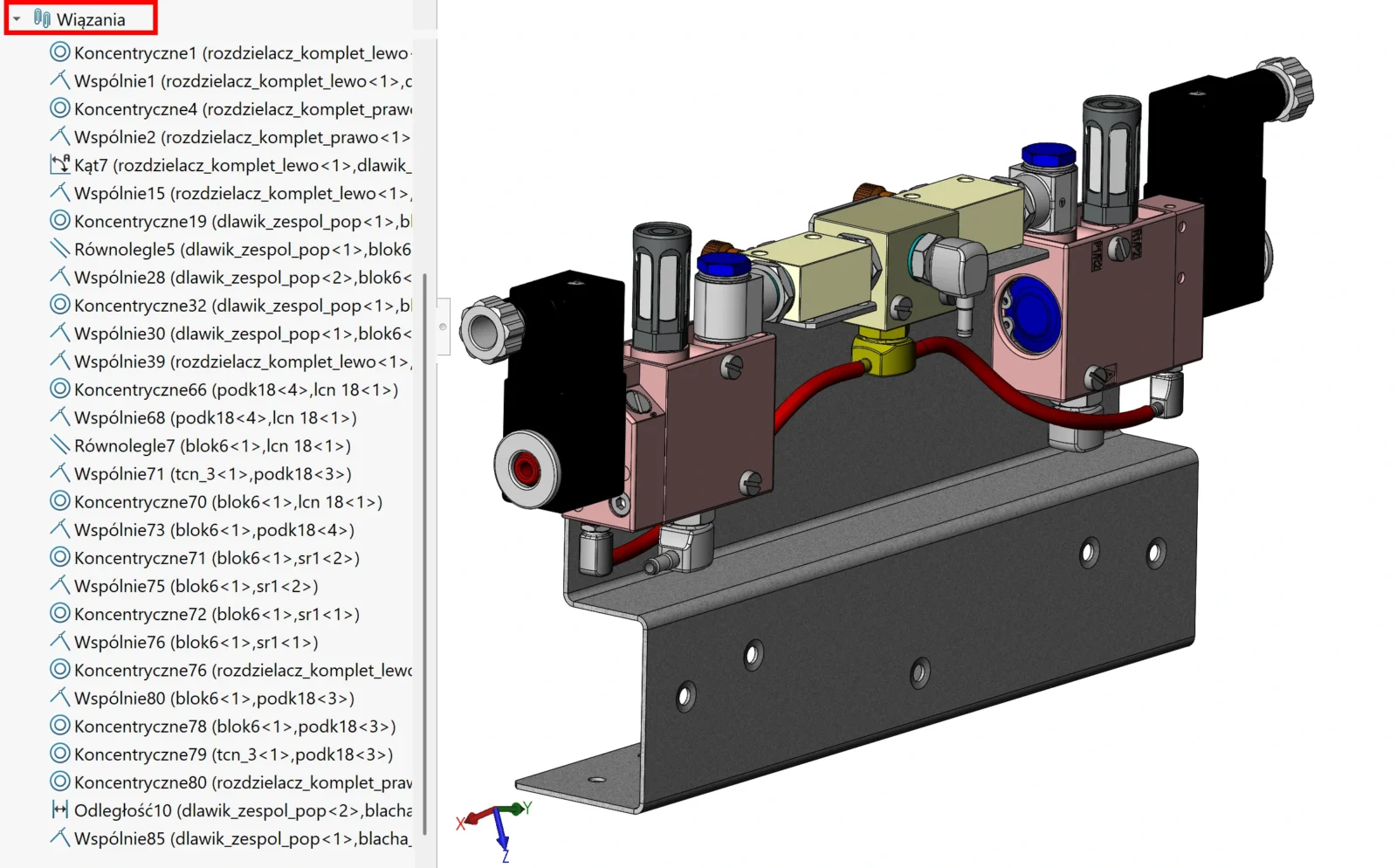

Każde wiązanie w złożeniu to dodatkowe obliczenia, które program musi przetworzyć przy każdym ruchu, aktualizacji czy regeneracji modelu. Im więcej wiązań — tym większe obciążenie dla systemu. Dlatego złożenia w SOLIDWORKS buduje się z podzłożeń, które pozwalają ograniczyć liczbę aktywnych zależności i utrzymać płynność pracy.

Dziś zwracam uwagę na coś, co często umyka w codziennej praktyce, w wielu przypadkach można zredukować liczbę niezbędnych wiązań. Można to zrealizować poprzez zastąpienie wiązań innymi (lepszymi) lub wręcz użycie jednego zamiast kilku.

Na podstawie realnych doświadczeń z produkcji wykazałem trzy takie sytuacje, w których uproszczenie wiązań nie tylko przyspiesza działanie złożenia, ale też ułatwia jego późniejszą edycję. To drobne zmiany, które w dużych projektach potrafią dać zauważalny efekt — zarówno w czasie otwierania, jak i w stabilności całego modelu.

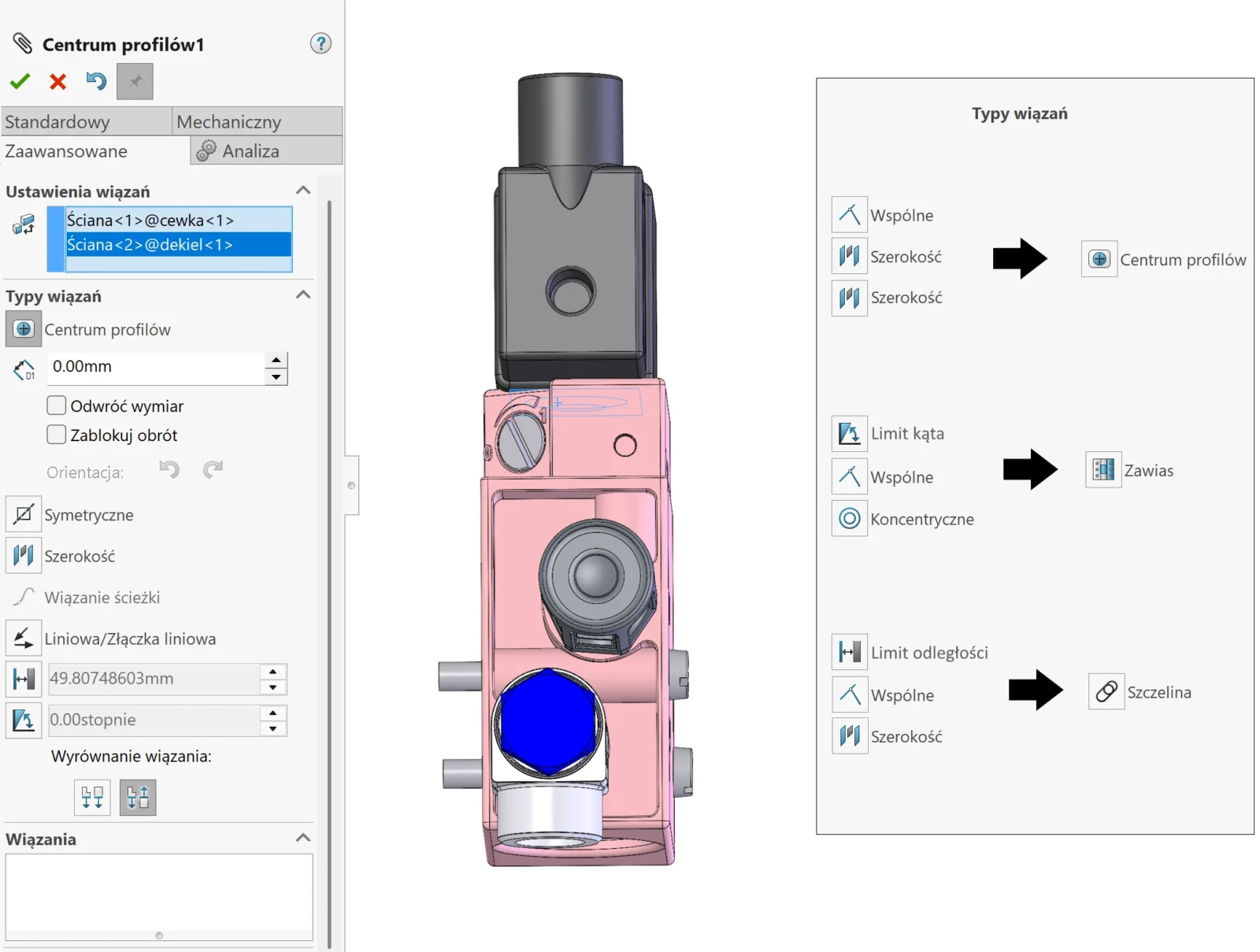

I tak do wyrównania dwóch prostopadłościanów (np. kwadratowa rura + zaślepka) możesz wybrać jedno dedykowane wiązanie zamiast trzech. Jest to Centrum profilów.

Kolejny przykład - śruba lub sworzeń poruszający się w otworze fasolowym - stosujemy wiązanie Szczelina zamiast limitu odległości i wiązań szerokość plus wspólne/symetria.

I ostatni przykład to powiązanie wahliwe. Spotykam się z tym, że ktoś tworzy wiąże to za mocą standardowych wiązań (koncentryczne/wspólne itp.) oraz kąt. A mamy przecież wiązane o nazwie Zawias, które łączy w sobie te kilka typowych wiązań. Mało tego, w tym wiązaniu możesz od razu zdefiniować limity kątowe - czyli zamiast realnie czterech wiązań mamy tylko jedno!

W skrócie

• Każde wiązanie to dodatkowy element obliczeniowy.
• Podzłożenia pomagają ograniczyć liczbę aktywnych zależności.
• W wielu przypadkach jedno dobrze dobrane wiązanie zastępuje kilka prostszych.
• Mniej wiązań = większa wydajność i stabilność.

Znasz inne ciekawe alternatywy? Podziel się w komentarzu 🙂
