Usunięcie sfazowań otworu w importowanej blasze

Czy wiesz, że… ?

W plikach importowanych niektóre zmiany mogą być trudne dla mniej wtajemniczonych osób.

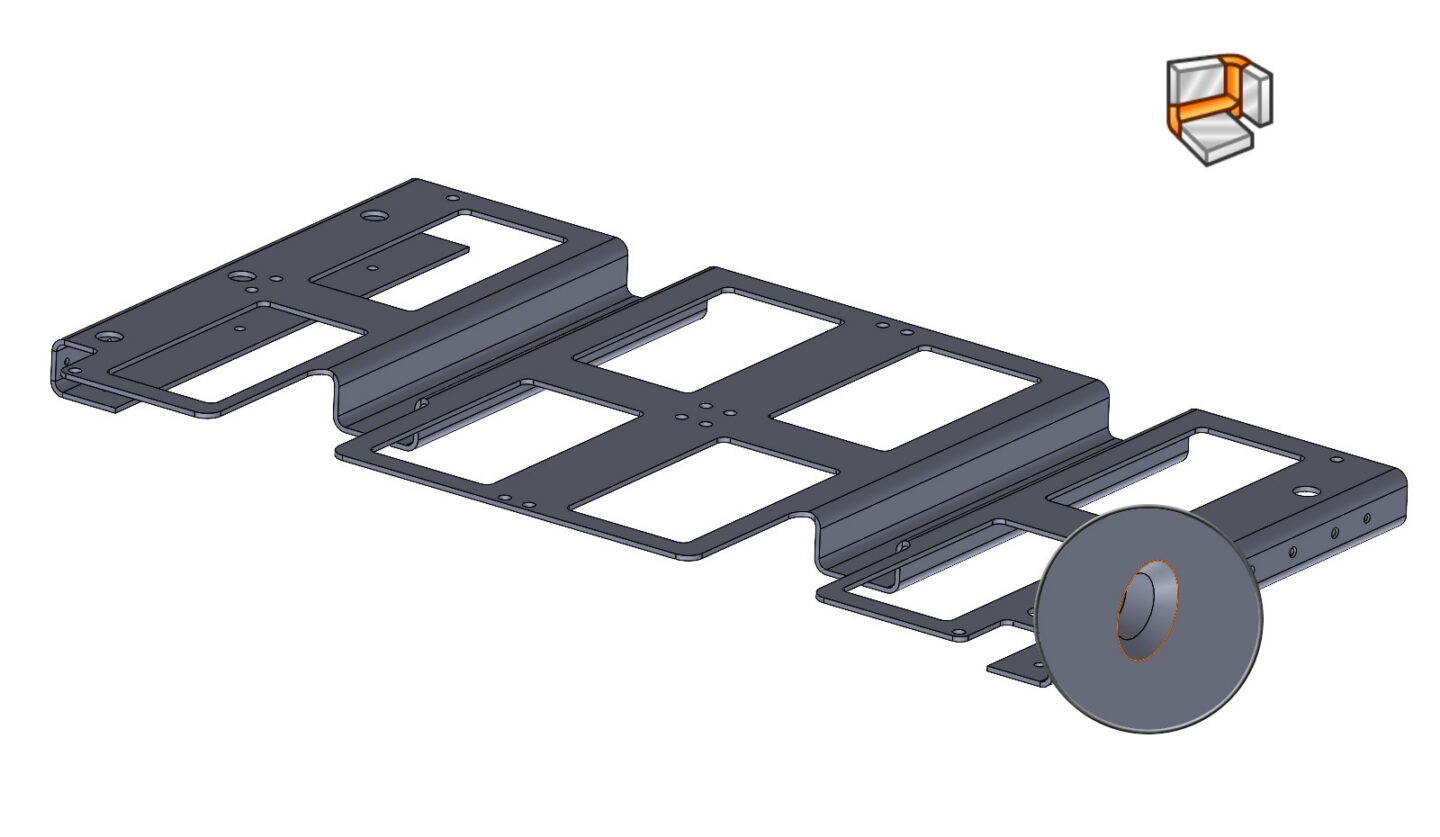

Dziś pokażę, w jaki sposób usunąć sfazowanie otworów. Szczególnie w blachach ma to znaczenie, gdyż podczas eksportu do DXF program widzi dwie krawędzie.

Teoretycznie można by skorzystać z polecenia Usuń ścianę > Usuń i załataj. Jednak wymaga to praktycznie ręcznego zaznaczania wszystkich otworów i nie działa w otworach z pełną fazą.

arkusz blach

Dlatego w operacji Konwertuj na arkusz blachy należy wybrać odpowiednią ścianę nieruchomą. Jeżeli wybierzesz ścianę, gdzie nie ma sfazowania – program użyje średnicy otworu bez fazy. Zaznaczając ścianę od strony sfazowania powstanie otwór o większej średnicy.

arkusz blach

No dobrze. A co wówczas, jeżeli część otworów ma fazy z jednej strony a część z drugiej?

Trzeba model wykonać etapami. Czyli wybieramy ścianę nieruchomą, ręcznie wskazujemy wybrane zgięcia zostawiając włączoną opcję Zachowaj obiekt. Dzięki temu w kolejnych krokach można zaznaczyć ścianę z drugiej strony i wybrać kolejne odgięcia itd. Na końcu trzeba połączyć arkusze w jeden obiekt bryłowy.

zachowj obiekt

Oczywiście to jedna z technik. Można też to zrobić odsunięciem powierzchni i pogrubieniem – wymaga to jednak minimum znajomości modelowania powierzchniowego.
