Przy imporcie modeli zewnętrznych każdy z nas ma ten sam cel: uzyskać możliwie lekką, stabilną i przewidywalną geometrię, która nie będzie spowalniać złożeń ani powodować błędów przy dalszej obróbce. I tu zaczyna się zabawa, bo w SOLIDWORKS można to zrobić na kilka sposobów — od automatycznych narzędzi po klasyczne, ręczne podejście.

Automatyczne metody, które warto znać

• Zapis złożenia jako części Szybki sposób na pozbycie się historii i relacji. Idealny, gdy potrzebujemy „bryły referencyjnej” zamiast pełnego modelu. Nawet jeżeli skorzystasz z tej opcji, to połączenie brył w jeden obiekt wymaga często mnóstwo dodatkowej pracy.
• Defeature Narzędzie niedoceniane, a potrafi świetnie odchudzić model: usuwa detale, otwory, zaokrąglenia, a nawet całe grupy elementów, zachowując kluczową geometrię. Jednak kryteria takie jak, ramka graniczna, ciasne wpasowanie itp. często nie pozwalają uproszczać geometrii w kontrolowany i akceptowalny sposób.

A jednak… czasem najlepiej zrobić to ręcznie, ale opierając się na geometrii

Są jednak sytuacje, w których wszystkie automatyczne metody zawodzą:

• geometria jest zbyt skomplikowana,
• import zawiera błędy topologii,
• model ma być uproszczony do bardzo konkretnego kształtu,
• potrzebujemy pełnej kontroli nad finalną bryłą.

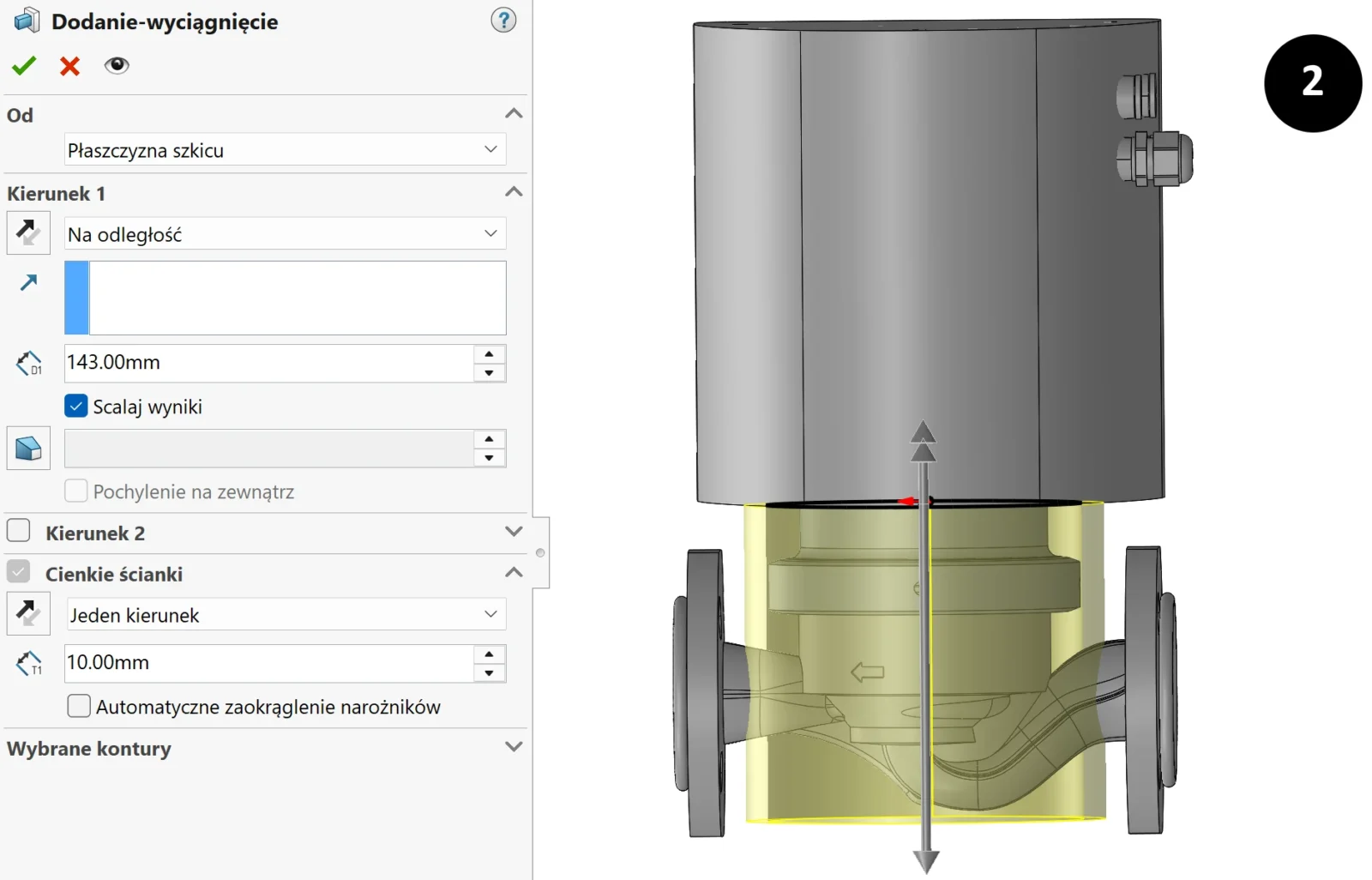

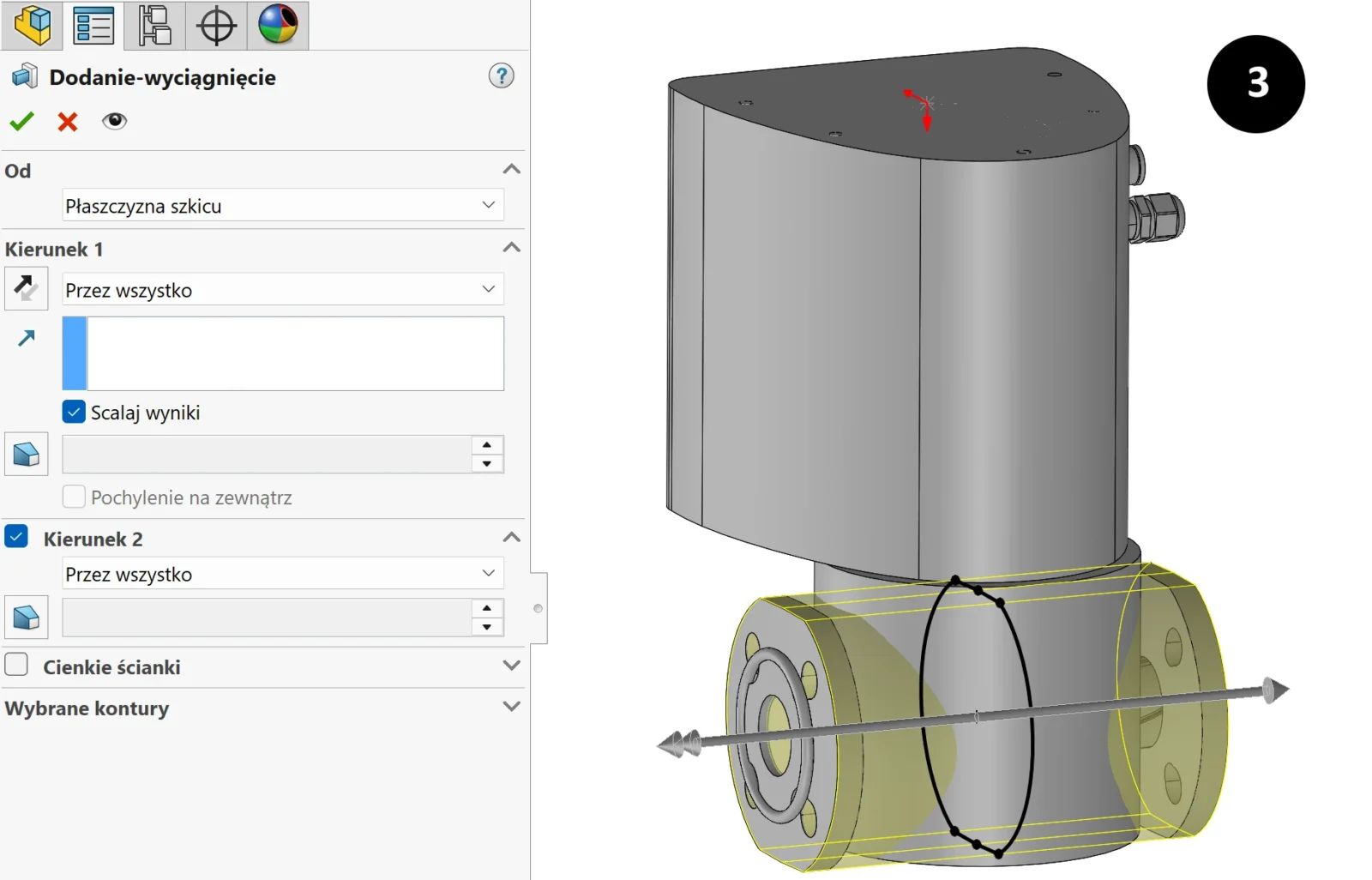

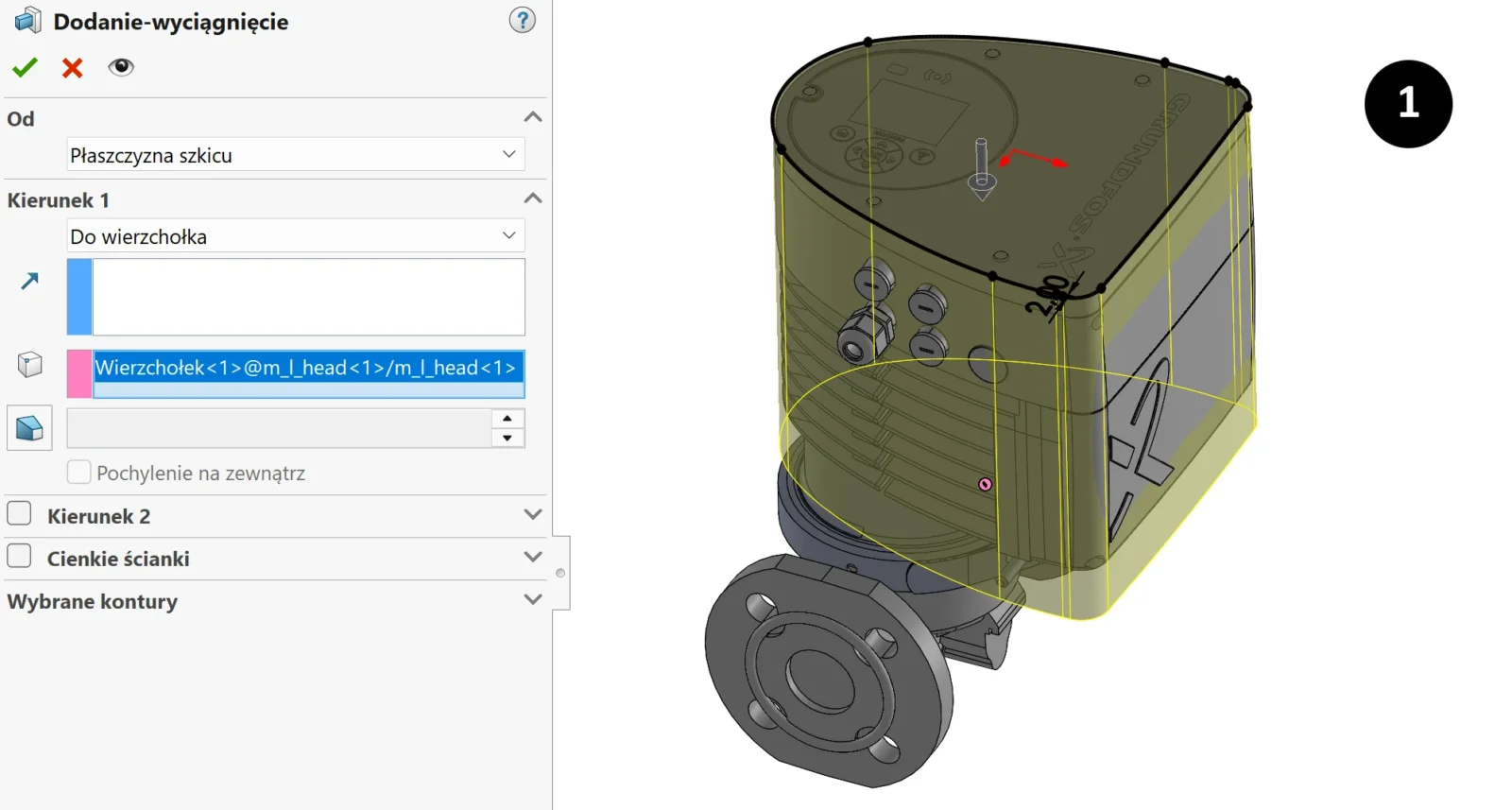

Wtedy najprostsze rozwiązanie okazuje się najlepsze: wstawiamy nową część (w kontekście) i obudowujemy import ręcznie. Kilka szkiców, kilka wyciągnięć, czasem powierzchnie — i mamy czystą, lekką, w pełni parametryczną bryłę, która zachowuje tylko to, co potrzebne.

Zostawiasz tylko otwory montażowe, przyłącza i inne charakterystyczne fragmenty, mające wpływ na pozycjonowanie części współpracujących.

Dlaczego to podejście działa?

• masz pełną kontrolę nad poziomem uproszczenia,
• eliminujesz błędy importu zamiast je „łatać”,
• finalny model jest lekki i przewidywalny,
• łatwiej go później modyfikować lub skalować.
