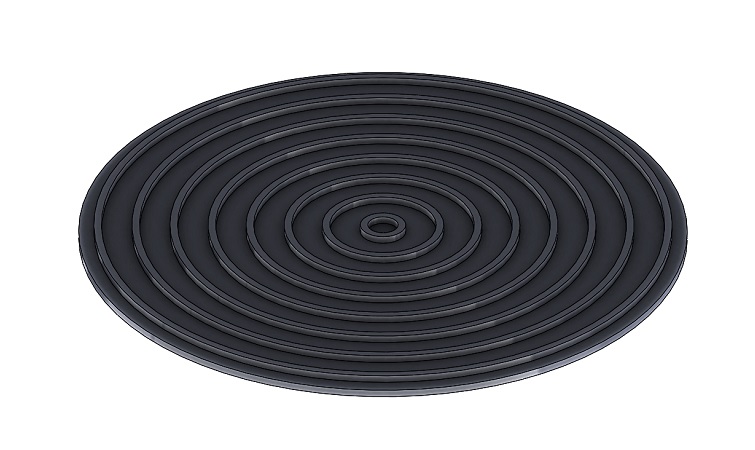

Ostatnio spotkałem się z tematem użebrowania, w którym znajdowało się wiele koncentrycznych pierścieni o coraz to większej średnicy.

Wiecie jak szybko można to wykonać w SOLIDWORKS?

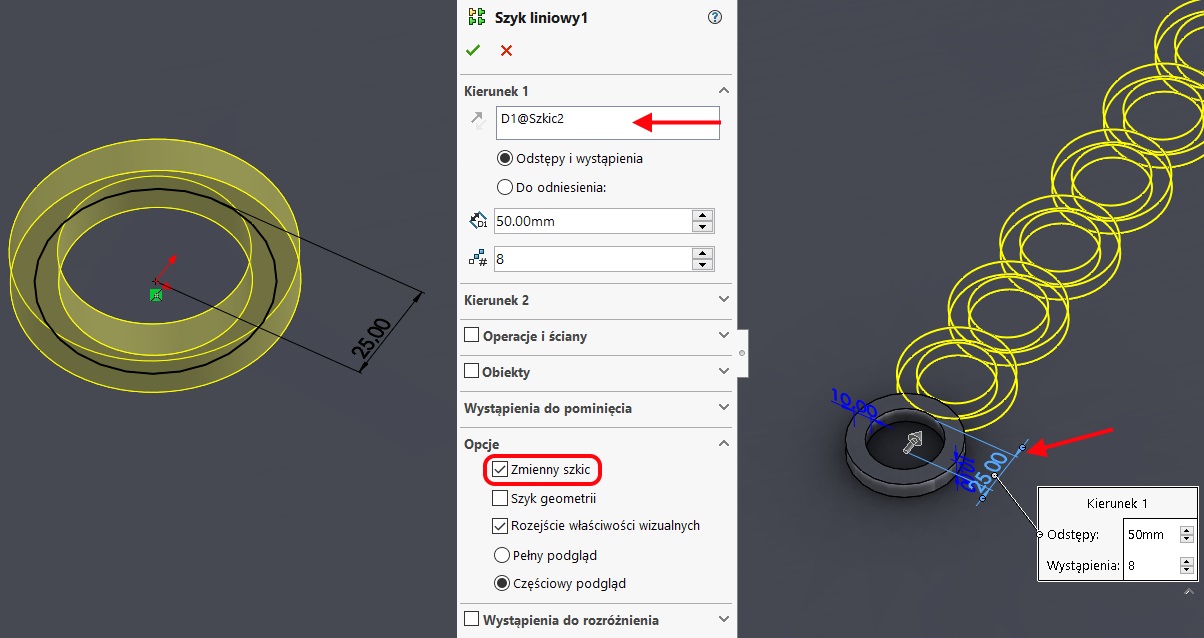

1. Narysuj okrąg wymiarując go nie średnicą, lecz odległością od środka układu do konturu (wymiar tzw. max), który możesz dodać z SHIFT.
2. Włącz szyk liniowy i wskaż ten wymiar w polu Kierunek 1. W zależności od wymiarów, wprowadź odstępy szyku oraz liczbę powtórzeń.
3. Na samym dole w opcjach włącz Zmienny szkic. Gotowe:)
