Podczas pracy w aktywnym szkicu SOLIDWORKS często potrzebujemy odnieść się do elementów, które domyślnie są ukryte – na przykład do głównych płaszczyzn układu współrzędnych lub wcześniej wstawionych płaszczyzn konstrukcyjnych.

Zamiast przerywać rysowanie i szukać ich w drzewie modelu, wystarczy użyć jednego skrótu: klawisza Q.

Jak to działa?

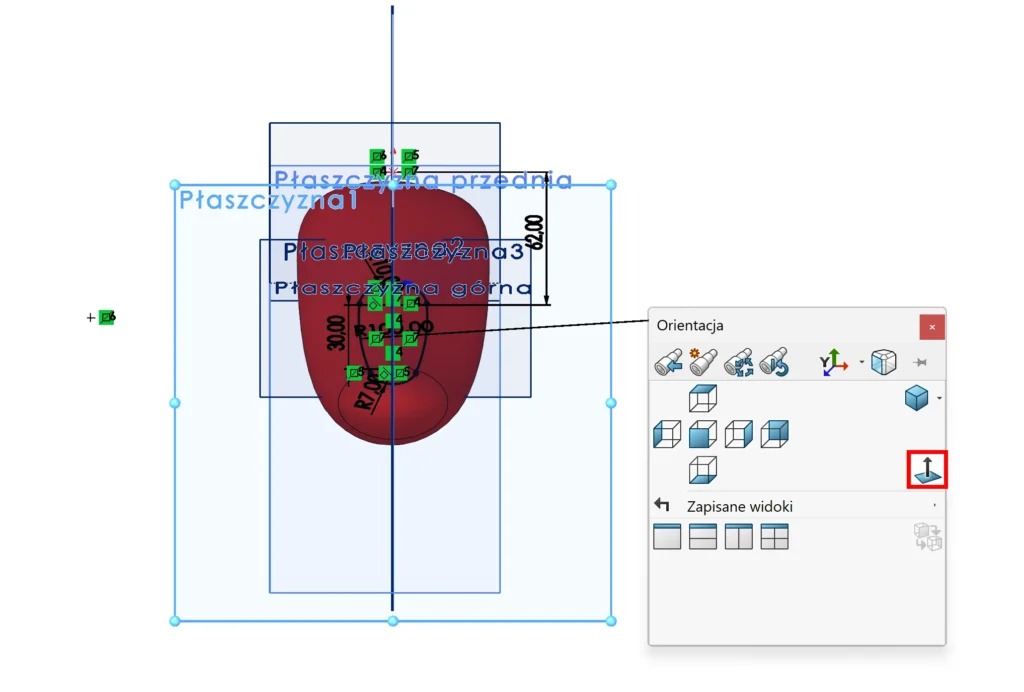

Wciśnięcie Q wewnątrz szkicu powoduje natychmiastowe, tymczasowe wyświetlenie wszystkich płaszczyzn w modelu.

---

Po co to robić?

• Relacje: Możesz szybko nadać relację (np. współliniowość lub symetrię) względem płaszczyzny bazowej.
• Wymiarowanie: Pozwala na dociągnięcie wymiaru do płaszczyzny, która nie leży w płaszczyźnie szkicu.
• Orientacja: Pozwala zmienić orientację modelu względem wybranej płaszczyzny.

To prosta funkcja, która oszczędza kilka kliknięć przy przełączaniu widoczności w nawigatorze. Klawisz Q po prostu „wywołuje” płaszczyzny wtedy, gdy są potrzebne, a po wyjściu ze szkicu lub ponownym kliknięciu wszystko wraca do poprzedniego stanu.

Pamiętaj tylko o tym, że w przypadku dużej liczby płaszczyzn, wyświetlone będą wszystkie, co czasem może utrudnić nawigację w modelu.
