kratka w solidworks

02/15/2025

Narysowanie kraty może przysporzyć pewnych problemów. Oczywiście można i należy korzystać z różnych dostępnych narzędzi, w tym szyków.

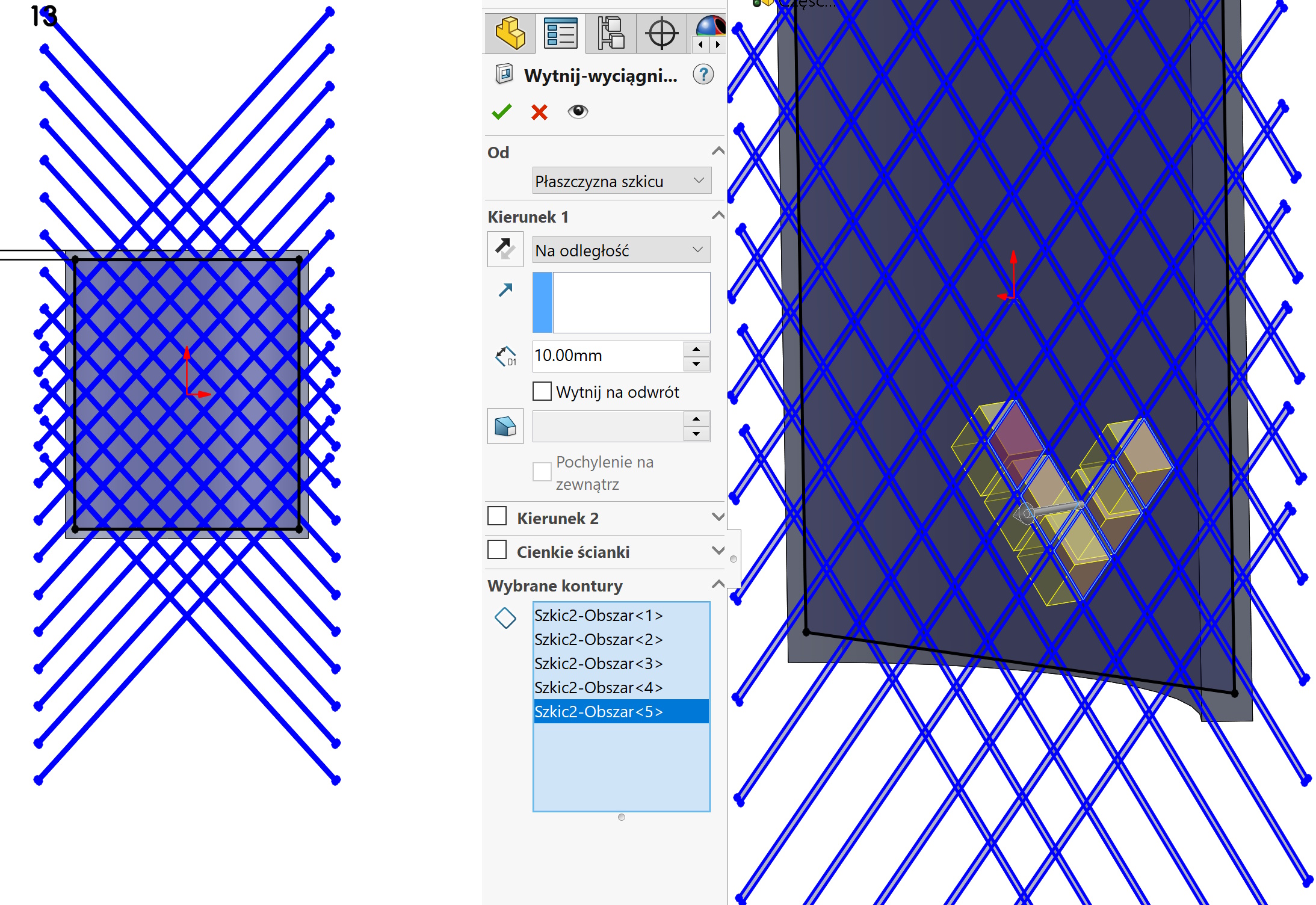

Weźmy pod uwagę docelowy element w kształcie łuku. Żeby wyciąć dziesiątki czy serki otworów w kształcie rombu lub kwadratu, należałoby narysować mnóstwo wzajemnie przecinających się linii. To jest proste…

Ale już wycięcie nie będzie tak łatwe, gdyż należy w takim przypadku zaznaczyć za pomocą Wyboru konturów dziesiątki obszarów. Jest to możliwe, ale bardzo pracochłonne.

kratka w solidworks

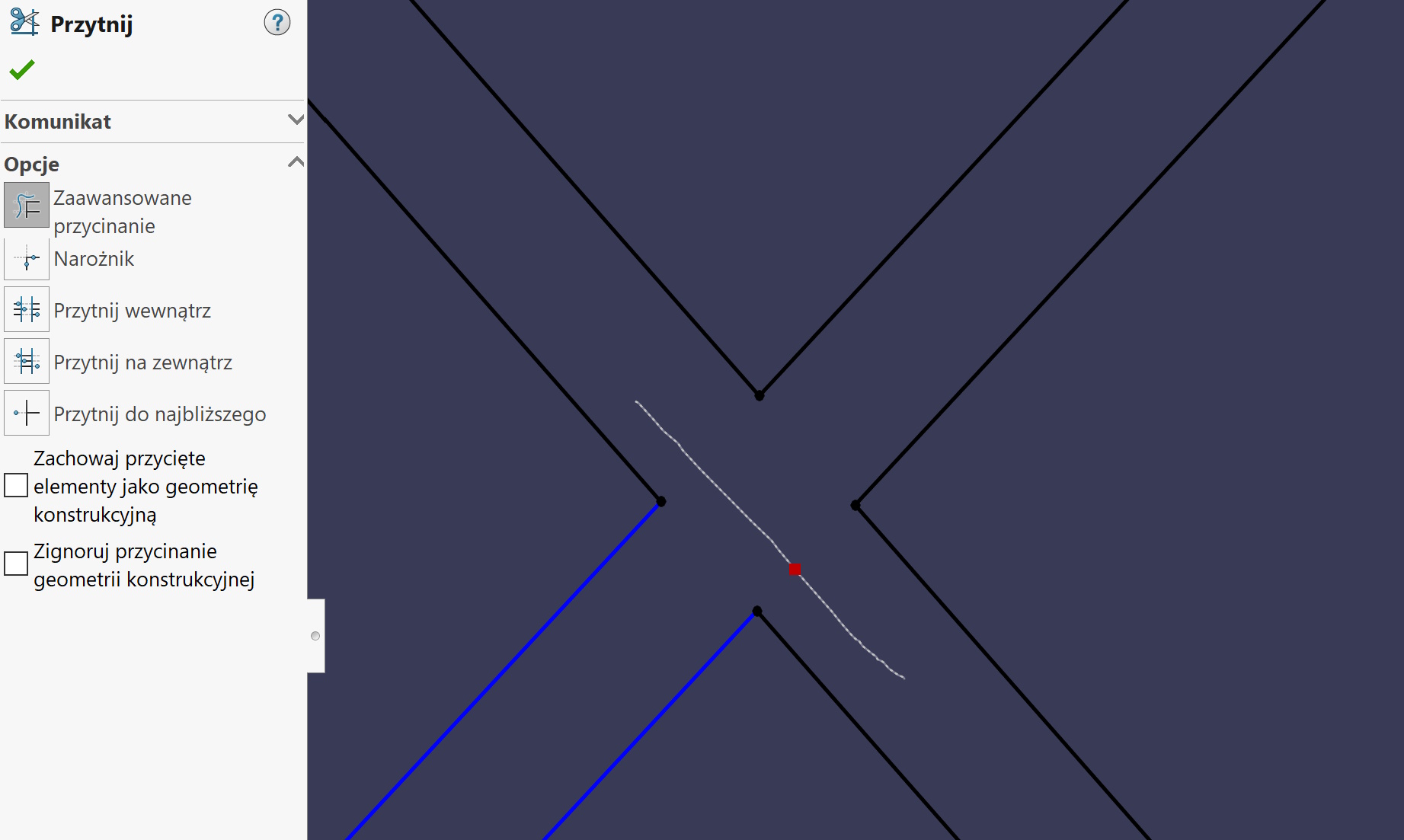

Druga możliwość równie (a może bawet bardziej) pracochłonna to przycięcie każdego skrzyżowania w taki sposób, by nie było przecinających się linii. Odpada.

kratka w solidworks

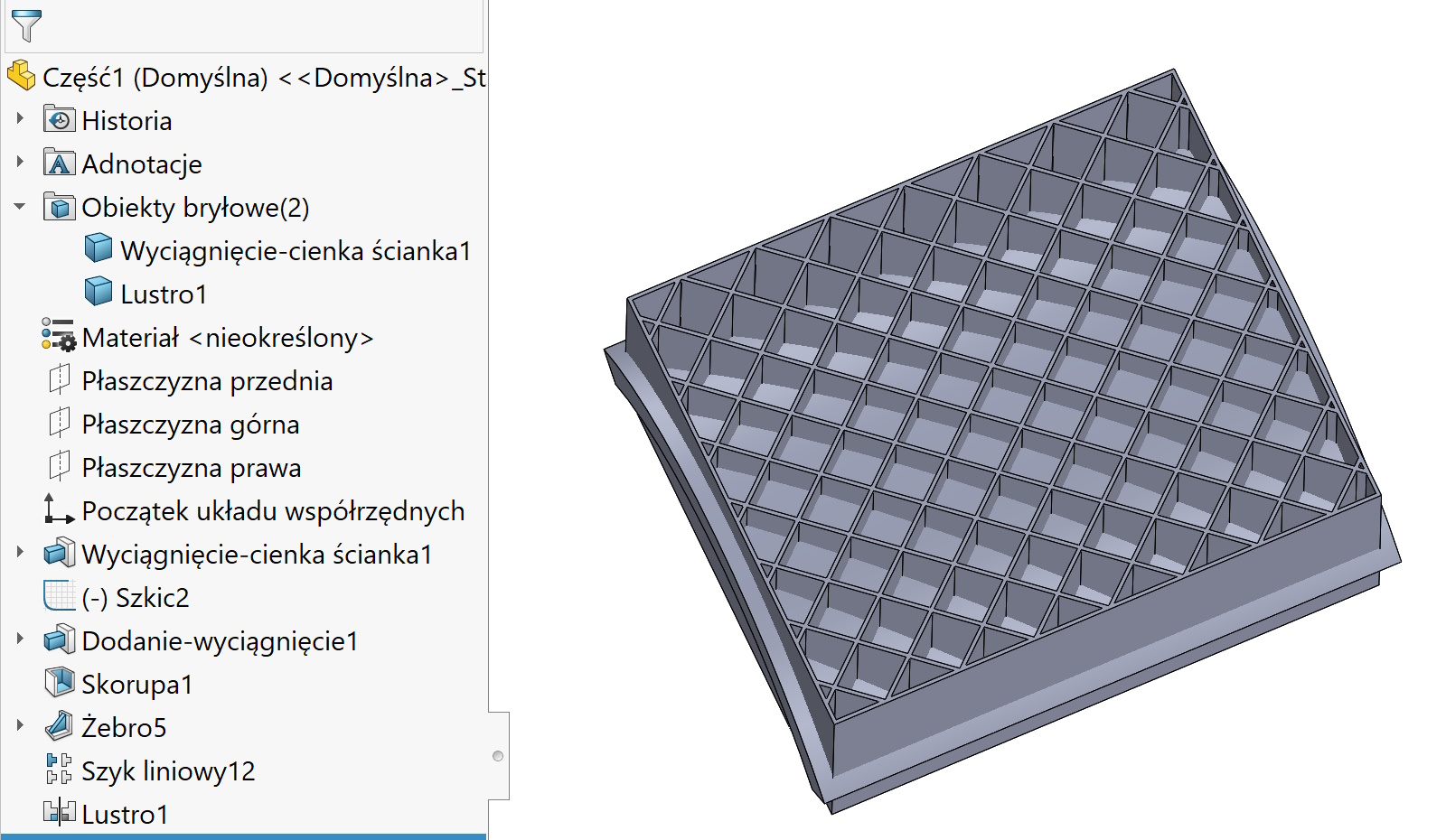

Trzecia rekomendowana przeze mnie opcja polega na narysowaniu drugiej wydrążonej (np. skorupą) rozłącznej bryły. Następnie rysujemy w niej kratkę np. żebrem i powielamy szykiem.

kratka w solidworks

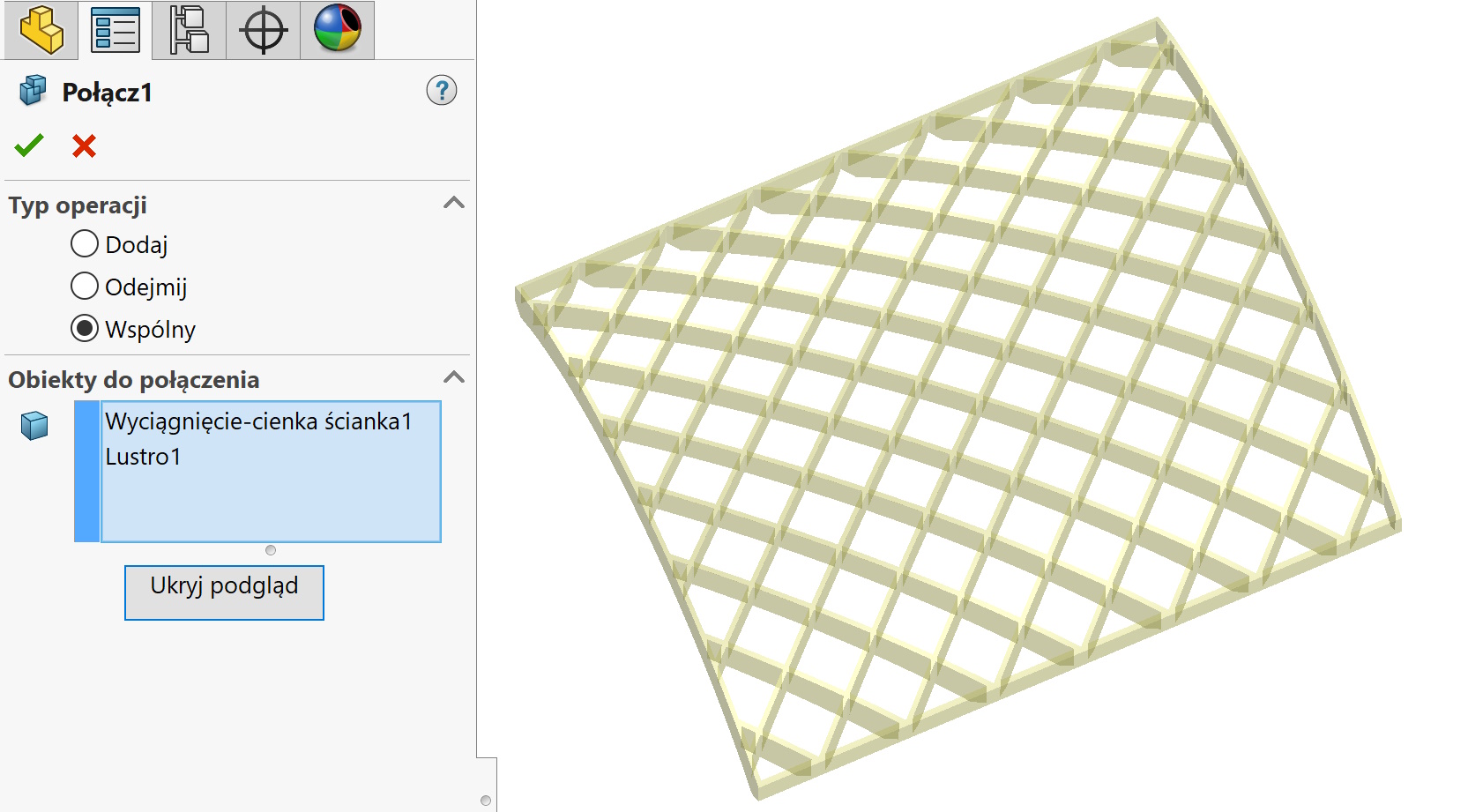

Ostatni etap to polecenie Połącz z opcją Wspólny. To co widzisz poniżej to kratka powstała z przecięcia dwóch brył – prawda, że sprytne?  kratka w solidworks

TIP.

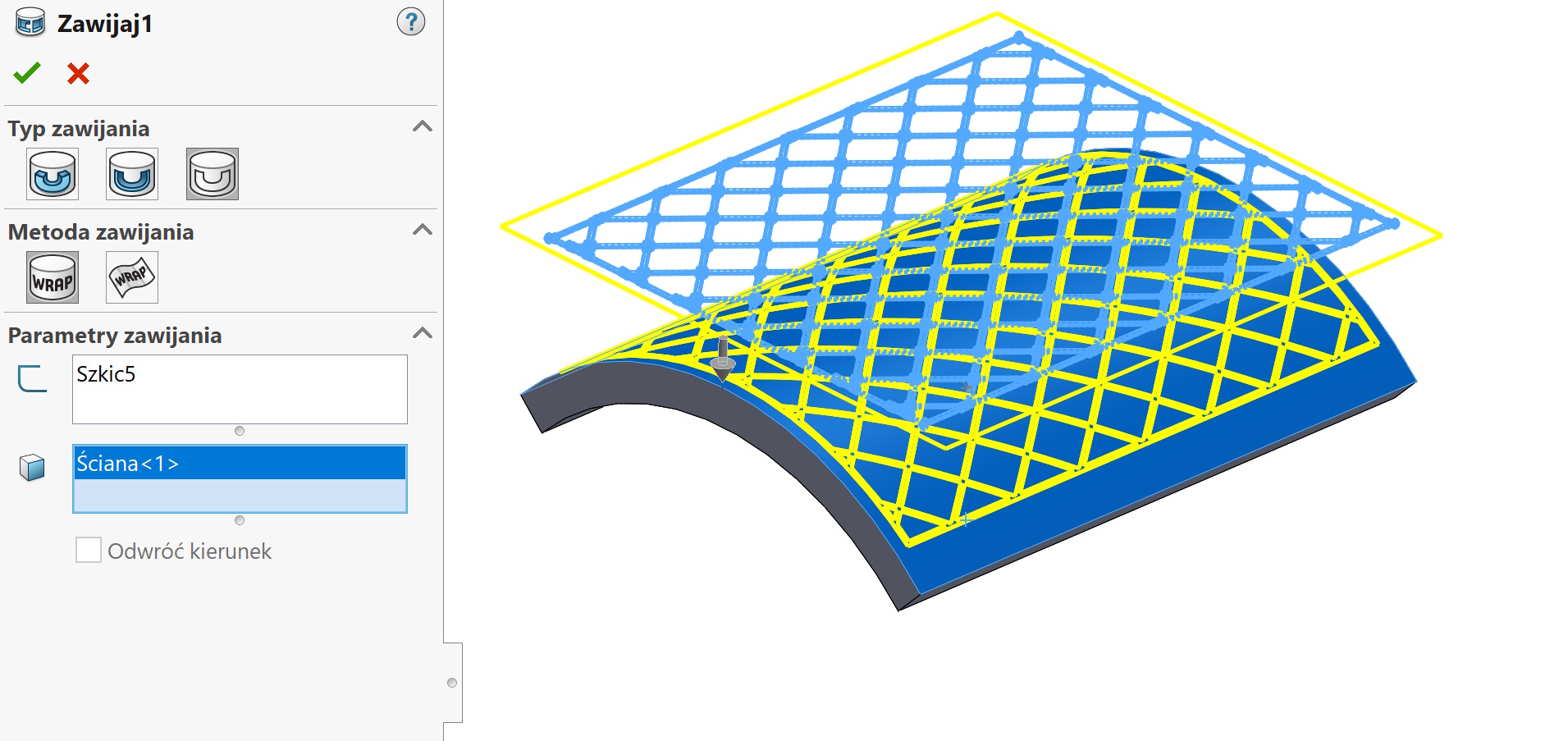

Jeżeli potrzebujesz wykonać zawinięcie (a nie prostopadle wycięcie) – z powstałej bryły skonwertuj wszystkie krawędzie i zawiń ten szkic.

kratka w solidworks
