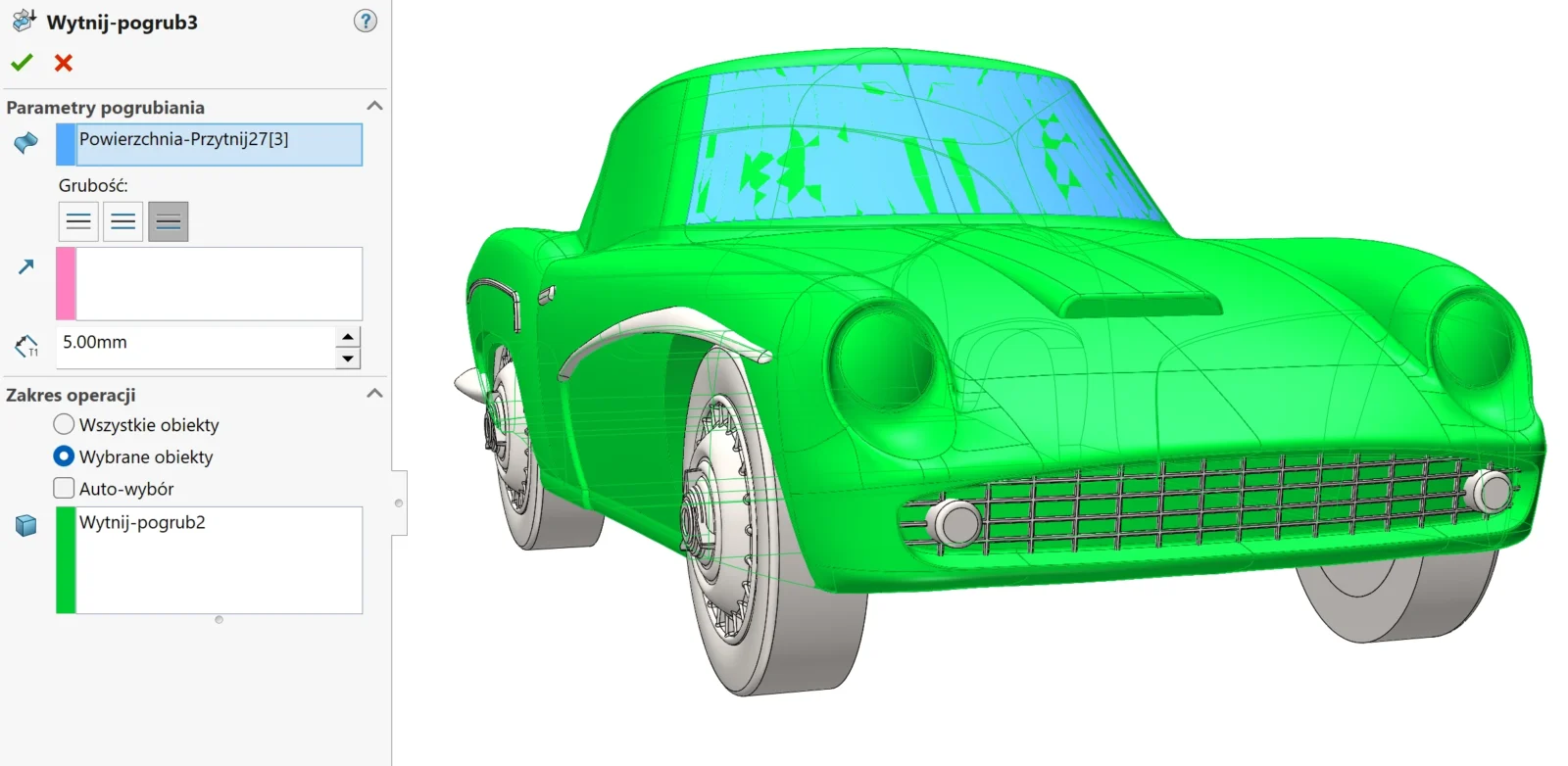

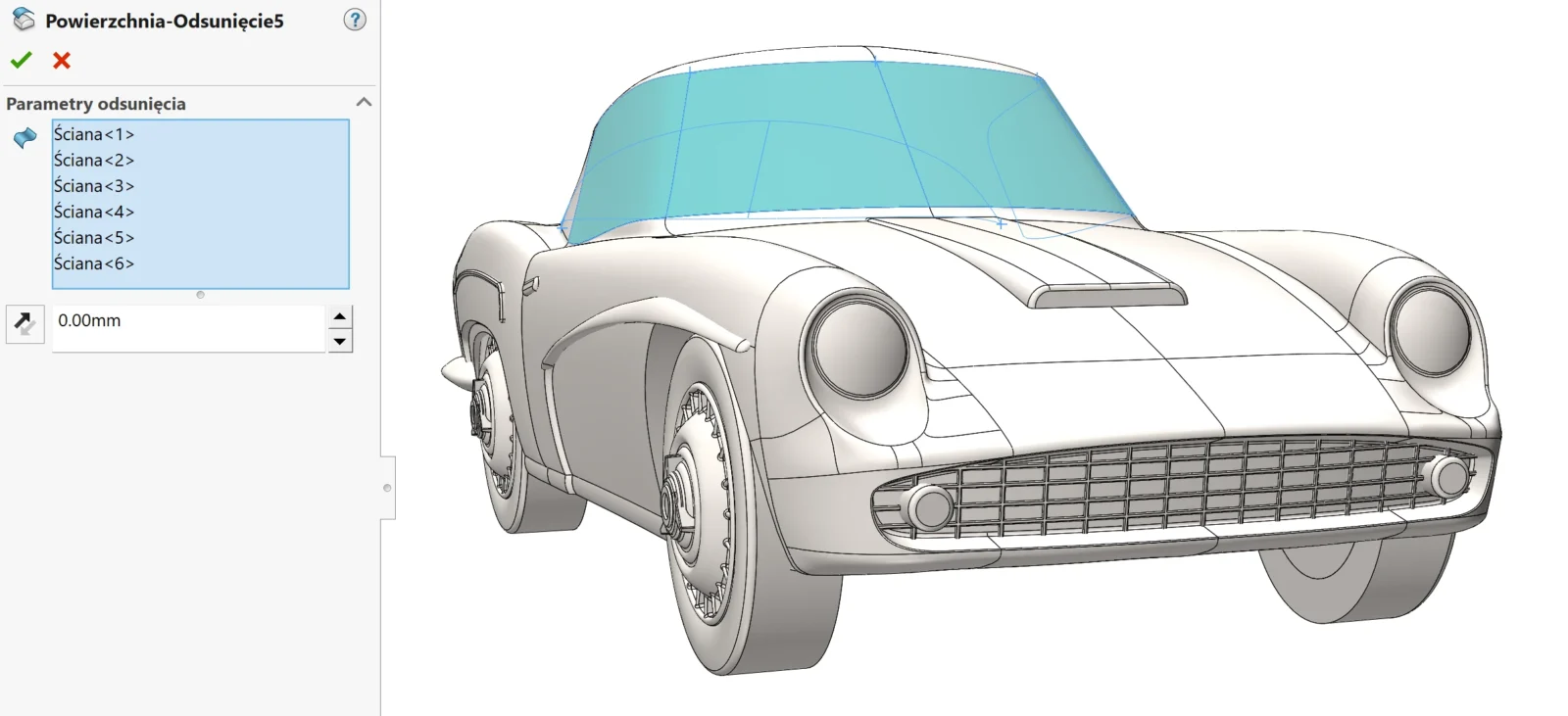

Dziś kilka słów o poleceniu z karty Powierzchnie o nazwie Pogrubione wycięcie. Operacja służy do usuwania materiału poprzez pogrubienie powierzchni. Powierzchnię taką możesz uzyskać kilkoma sposobami, ale najwygodniej poprzez Odsunięcie powierzchni - czyli odsuwamy ścianę o zero. Wcześniej należy ewentualnie utworzyć Linie podziałowe, żeby wyodrębnić nowe ściany pod kątem offsetu.

Dlaczego pogrubione wycięcie działa tak dobrze?

Bo nie opiera się na kierunku szkicu, tylko na odsunięciu powierzchni, a potem pogrubieniu wycinającym materiał. To daje dwie ogromne przewagi:

• Nie jesteś ograniczony kierunkiem wyciągnięcia — klasyczne wycięcie zawsze idzie prostopadle do szkicu.
• Możesz używać dowolnych ścian jako odniesień — a nie tylko płaszczyzn czy kierunków.

W praktyce oznacza to, że rowek "leży" do powierzchni, niezależnie od jej krzywizny

Dlaczego nie wyciągnięcie wycięcia z odsunięciem?

Bo działa tylko w jednym kierunku i nie ma możliwości ograniczenia operacji poprzez wiele ścian. Najlepiej zaobserwować zachowanie podczas wycinania wgłębienia (np. tekstu) na butelce po bokach, gdzie zbliżamy się do kąta 180 stopni.

Dlaczego nie wyciągnięcie po ścieżce?

Bo wymaga kontroli skrętu profilu. Przy profilach kołowych jeszcze można nad tym zapanować, ale w przypadku prostokątów zaczyna się walka z orientacją w każdym miejscu załamania ścieżki. Tutaj oczywiście program daje pewne możliwości kontroli, takie jak użycie skręcenia profilu, wyrównanie do wektora kierunku czy po prostu podzielenie operacji na mniejsze porcje. Jednak w mojej ocenie to nie rozwiązuje problemu.

A pogrubione wycięcie?

• działa lokalnie,
• działa prostopadle do powierzchni,
• działa bez kontroli skrętu,
• działa szybko.

To dlatego używam go do rowków, kanałów, wszelkich wgłębień na powierzchniach krzywoliniowych.

A w modelach koncepcyjnych i wizualizacyjnych?

To jest wręcz must‑have.

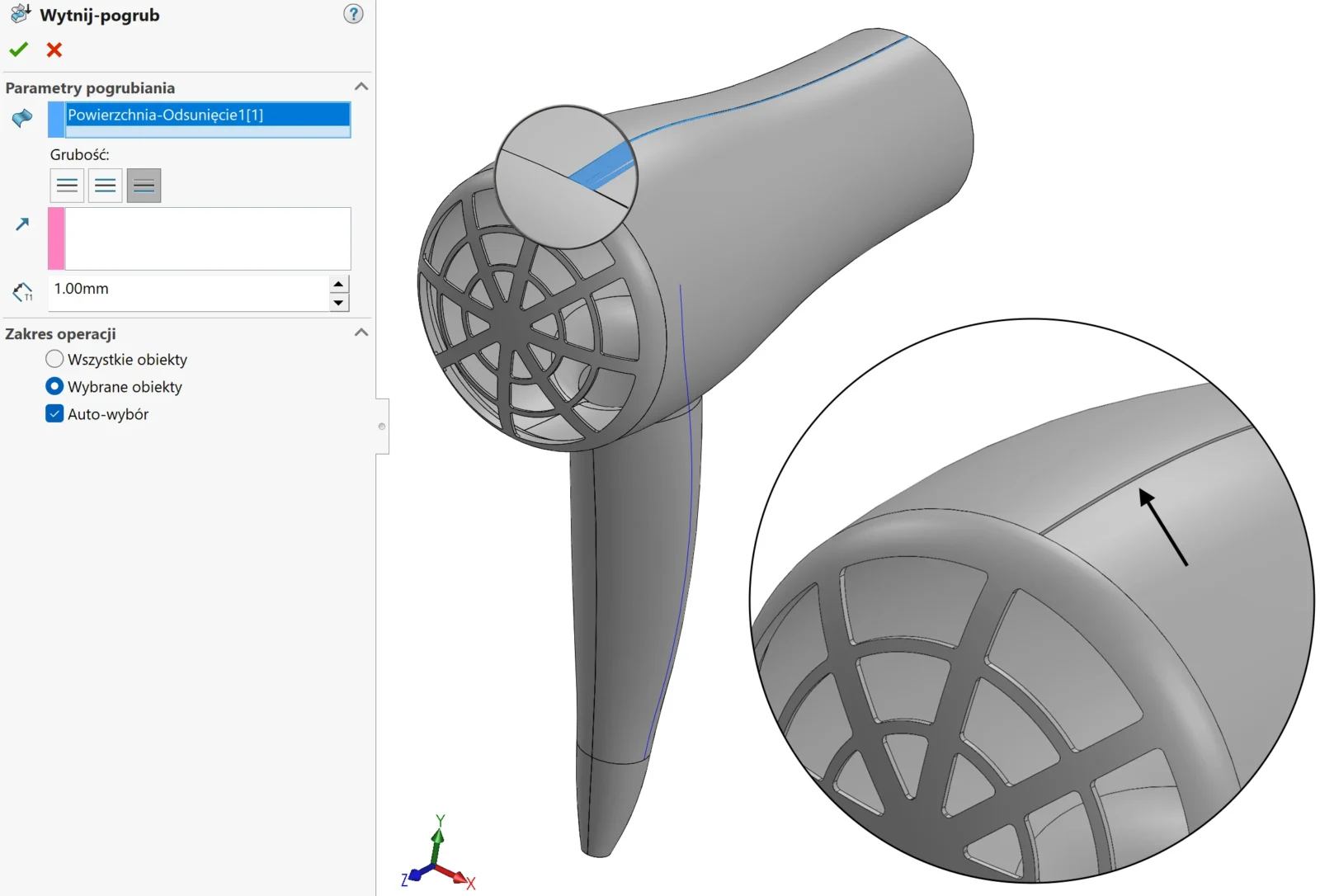

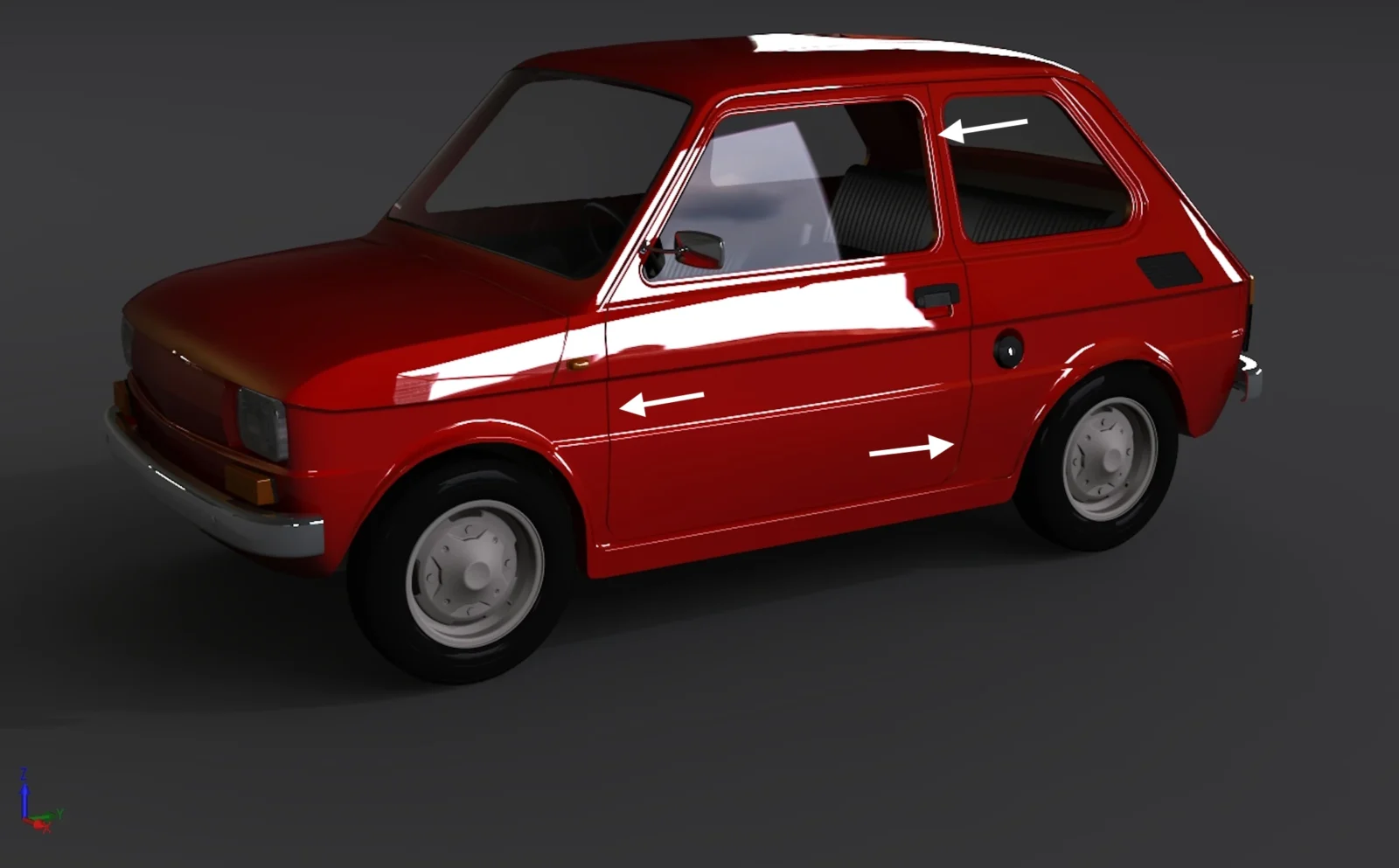

Kiedy muszę pokazać, że obudowa składa się z dwóch połówek - ale w moim uproszczonym modelu 3D jest jedną bryłą - pogrubione wycięcie pozwala w minutę zrobić:

• szczelinę podziałową,
• rowek technologiczny,
• wizualne zagłębienie.

Podsumowanie

Pogrubione wycięcie to szybka, stabilna i geometrycznie inteligentna metoda na rowki i wgłębienia. Działa tam, gdzie klasyczne wyciągnięcia napotykają na ograniczenia, a wyciągnięcie po ścieżce wymaga zbyt dużo kontroli.

---
