W modelach blach SOLIDWORKS często korzystamy z dołączonych operacji wycinających (np. wycięć z biblioteki).

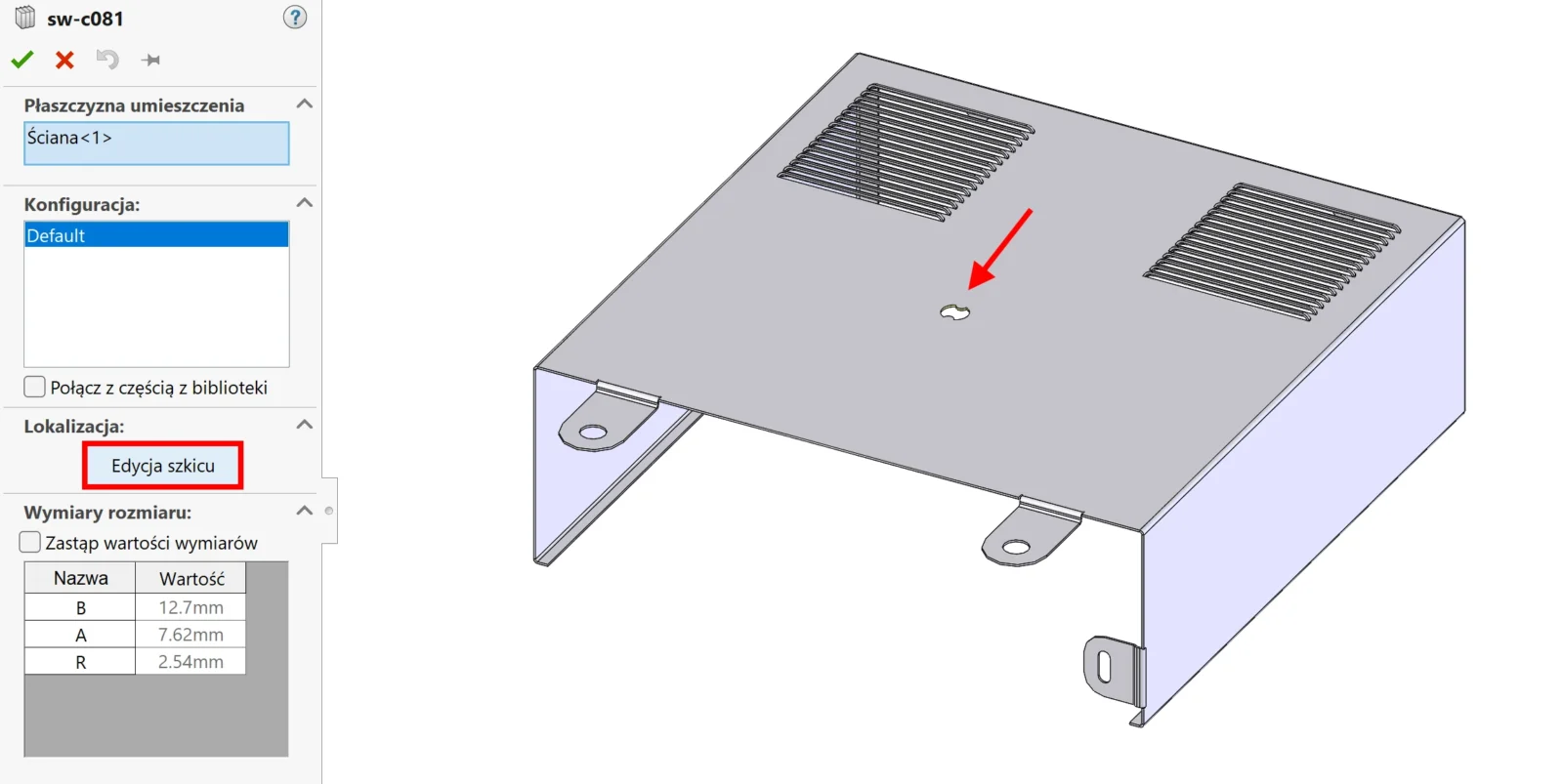

Problem? Domyślnie po prostu przeciągasz i upuszczasz, a wycięcie ląduje tam, gdzie puściłeś myszkę — bez żadnej kontroli wymiarowej.

Teoretycznie można wejść w edycję szkicu i dodefiniować geometrię, ale... Jest lepszy, szybki i skuteczny sposób.

Jak to zrobić poprawnie?

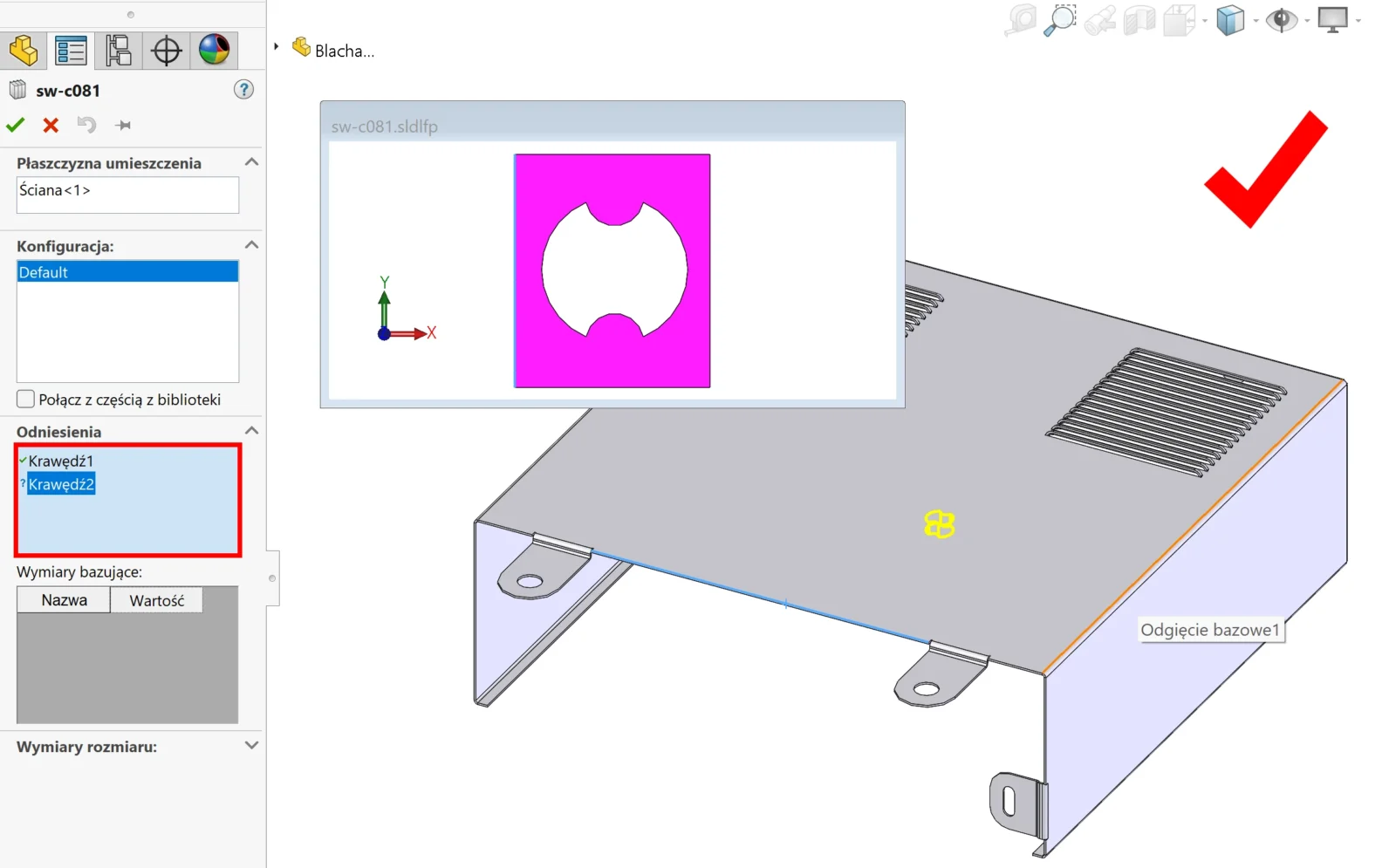

1. Otwórz wybraną operację i edytuj szkic.

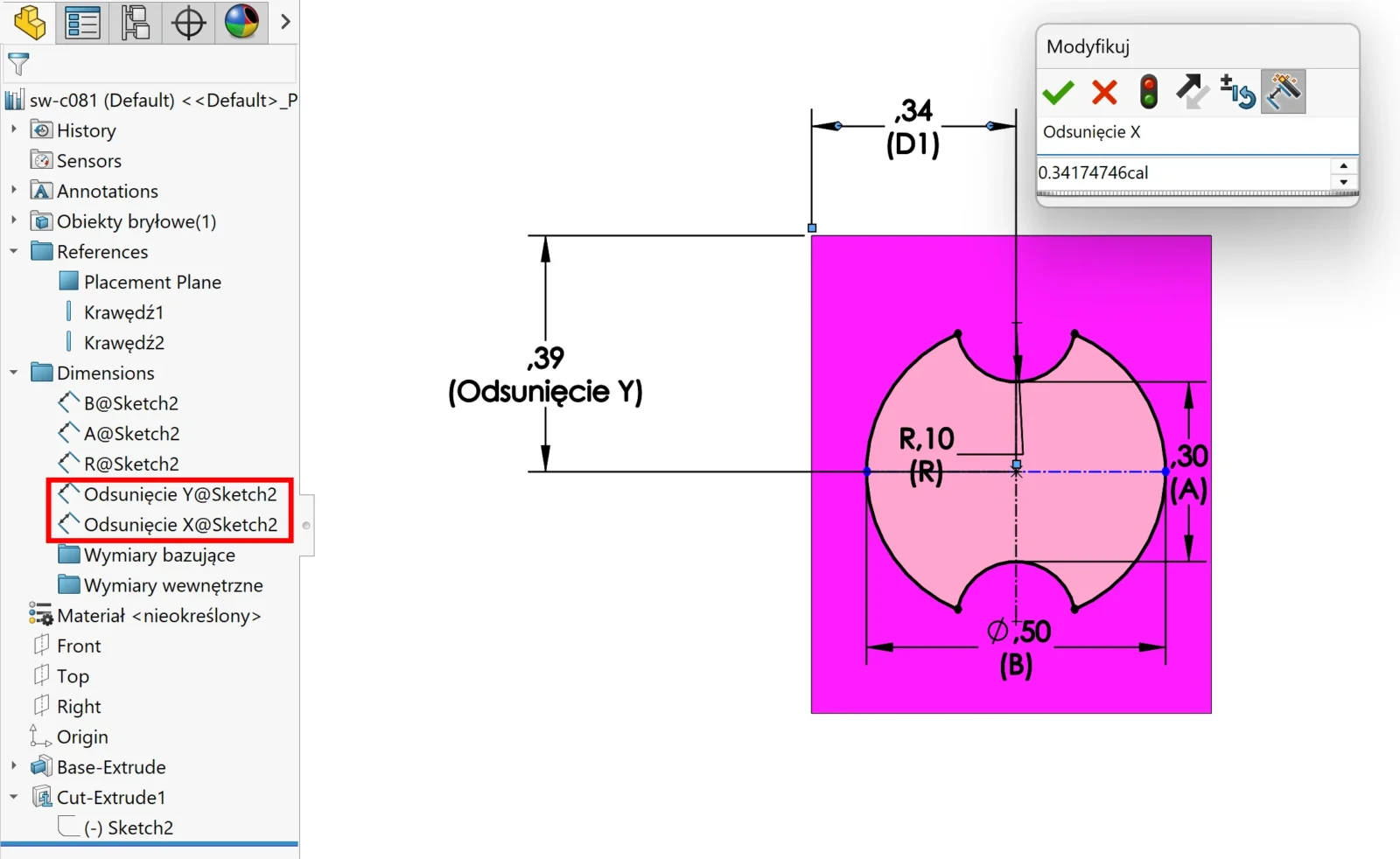

2. Dodaj wymiary bazujące: od krawędzi, osi, punktów odniesienia. Szkic powinien być czarny.
3. Wymiary możesz przeciągnąć do folderu Wymiarów bazujących. Zapisz zmiany.

Efekt?

Zamiast „gdzieś tam upuszczonego” wycięcia masz precyzyjnie zdefiniowaną operację, którą łatwo aktualizować i kopiować między częściami.
