Zanim w SOLIDWORKS dodano dedykowane polecenie Szczelina, fasolki rysowało się nieco inaczej. Należało narysować linię lub łuk i wybrać polecenie szkicu Odsuń elementy, w którym wybierało się odsunięcie dwukierunkowe. To było jedyne sensowne narzędzie do takich zadań – szybkie, przewidywalne i dające pełną kontrolę nad geometrią.

Dziś Szczelina przejęła typowe zastosowania, ale Odsuń elementy nadal jest jednym z najbardziej wszechstronnych narzędzi szkicowych. W wielu sytuacjach daje większą elastyczność niż gotowe funkcje.

Co potrafi Odsuń elementy?

Najważniejsze: działa na dowolnej geometrii szkicu. Linie, łuki, splajny, łańcuchy mieszane – wszystko można odsunąć o zadaną wartość (uzależnioną od minimalnego promienia krzywizny).

To czyni je idealnym narzędziem do:

• tworzenia rowków o niestandardowych kształtach,
• przygotowywania konturów pod frezowanie,
• generowania równoległych ścieżek (np. pod uszczelki),
• szybkiego tworzenia grubości ścianek w szkicach do wyciągnięć,
• budowania offsetów konstrukcyjnych do kontroli geometrii.

Kluczowe opcje, które robią różnicę

• Dodaj wymiary – automatycznie tworzy wymiar odsunięcia, co ułatwia późniejszą edycję.
• Wybierz łańcuch – automatycznie łapie cały ciąg linii i łuków. Idealne przy skomplikowanych konturach.

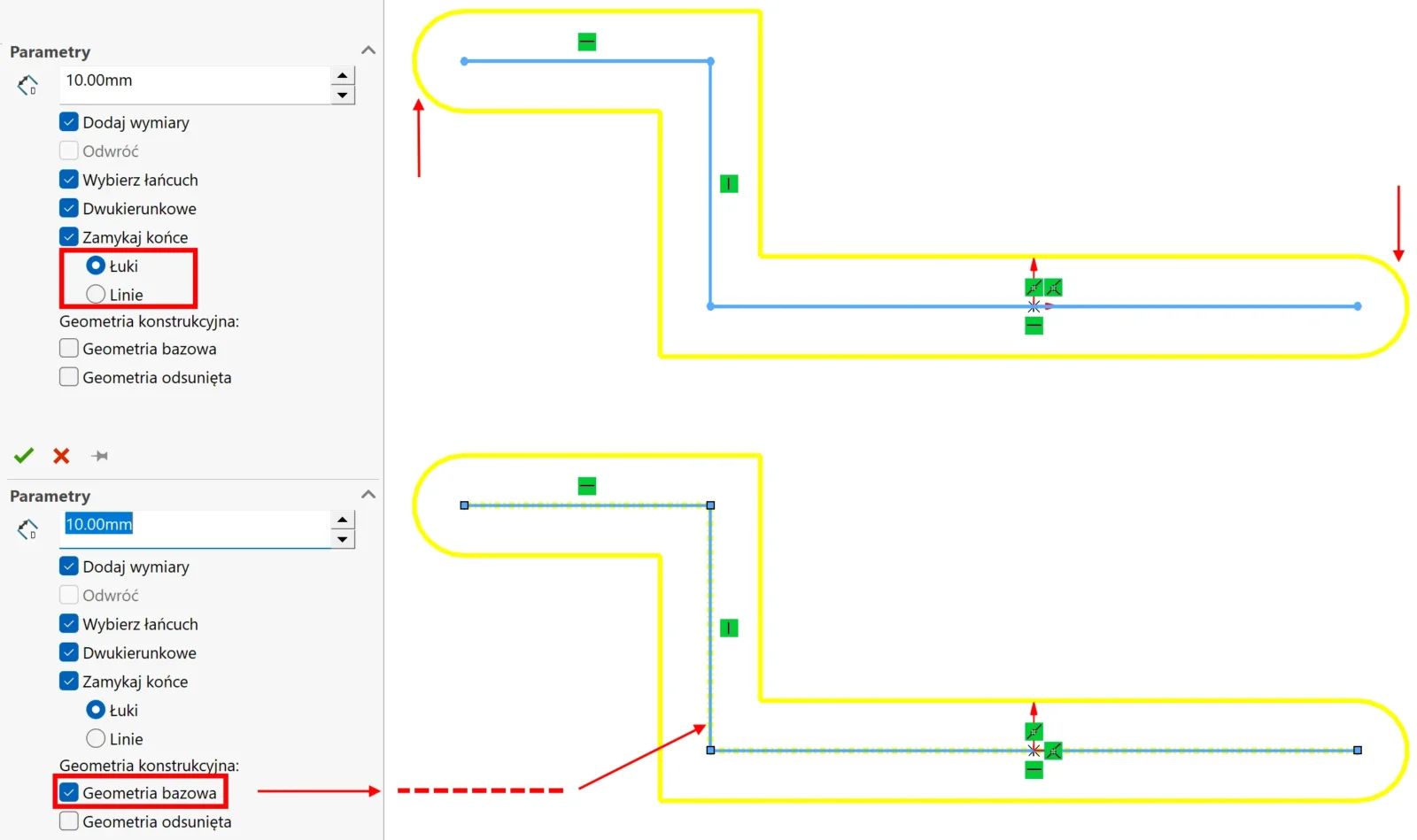

• Dwukierunkowe – generuje offset po obu stronach szkicu jednocześnie.

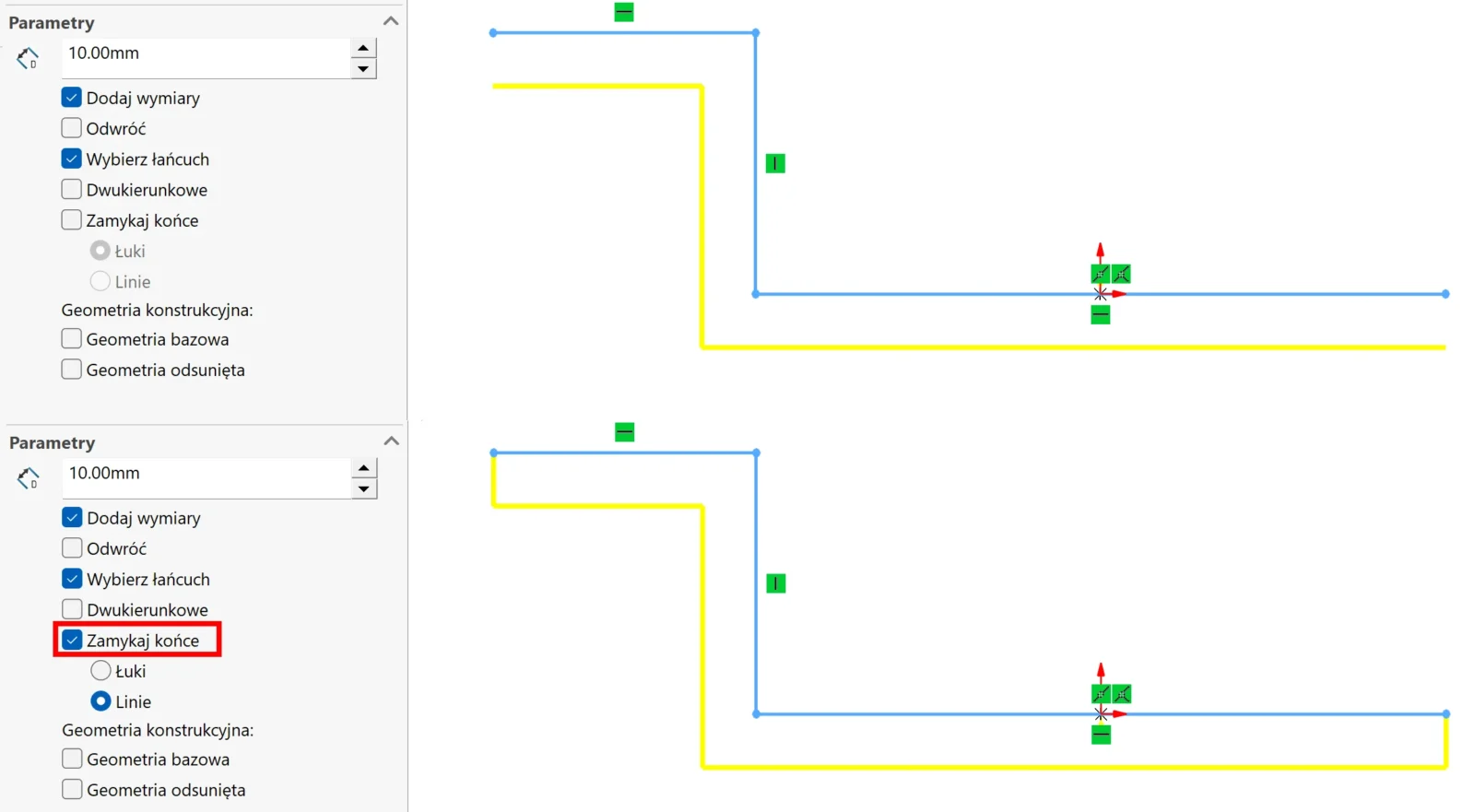

• Zamykaj końce – tworzy zamknięcia na końcach odsuniętej geometrii. Przydatne przy rowkach i fasolkach.
• Łuki / Linie – decydujesz, czy domknięcia mają być zaokrąglone, czy ostre.
• Geometria konstrukcyjna – zamienia linię źródłową w pomocniczą/konstrukcyjną - czyli punktową

Dlaczego warto znać Odsuń elementy, skoro mamy Szczelinę?

Bo Szczelina jest świetna, ale… ograniczona. Działa tylko jako fasolki. Odsuń elementy działa na wszystkim.

Jeśli masz nietypowy rowek, nieregularny kontur, albo chcesz zachować pełną kontrolę nad geometrią – offset jest niezastąpiony. To narzędzie, które pozwala tworzyć dokładnie takie kształty, jakie masz w głowie, bez kompromisów.

Podsumowanie

Polecenie Odsuń elementy to jedno z tych narzędzi, które były w SOLIDWORKS od zawsze i nadal pozostają absolutnie kluczowe. Kiedyś służyło do rysowania fasolek, dziś jest fundamentem precyzyjnego szkicowania i przygotowywania geometrii pod model 3D. Jeśli chcesz mieć pełną kontrolę nad konturem – to właśnie po nie powinieneś sięgnąć.

---
