Domyśnie w SOLIDWORKS widoczne będą oznaczenia gwintów na rysunkach części, ale gdy tworzysz rysunek dużego złożenia – oznaczeń brak. Dlaczego tak się dzieje i jak to naprawić?

Dlaczego ich nie ma?

W przeciwieństwie do rysunków pojedynczych części, SOLIDWORKS w widokach złożenia domyślnie oszczędza zasoby i nie zawsze automatycznie pobiera adnotacje z poziomu poszczególnych komponentów.

Rozwiązanie: Pobieranie adnotacji z Palety Widoków

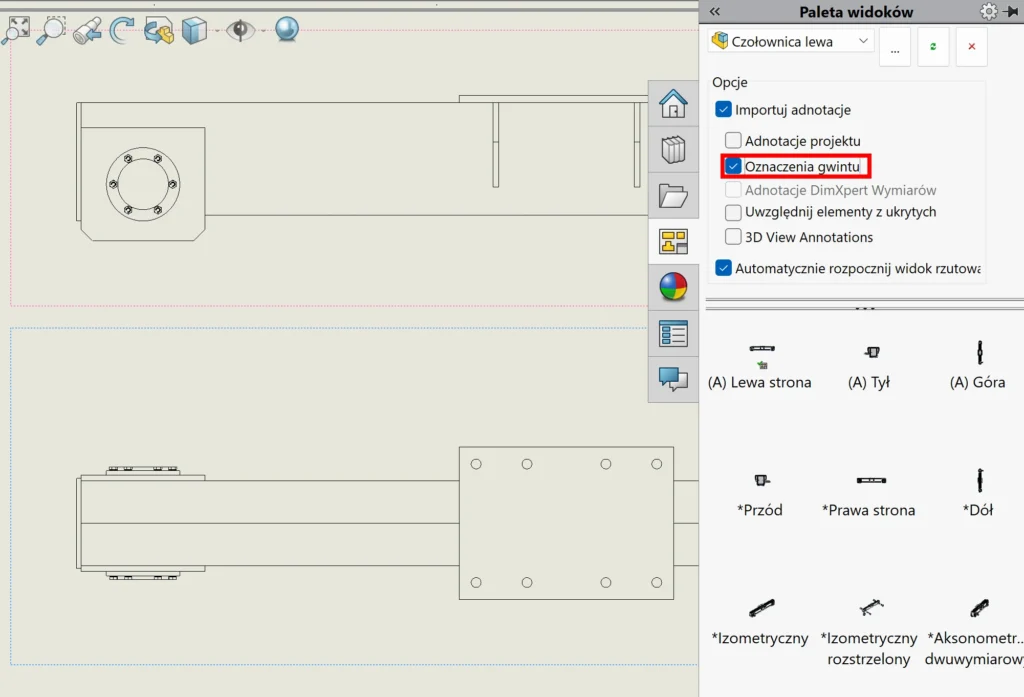

Zanim wstawisz widok na arkusz, sprawdź ustawienia w Palecie Widoków:

1. Wybierz model z listy rozwijanej.
2. Zaznacz opcję Importuj adnotacje.
3. Kluczowy krok: Upewnij się, że zaznaczone są Oznaczenia gwintu (tak jak na zrzucie ekranu powyżej).

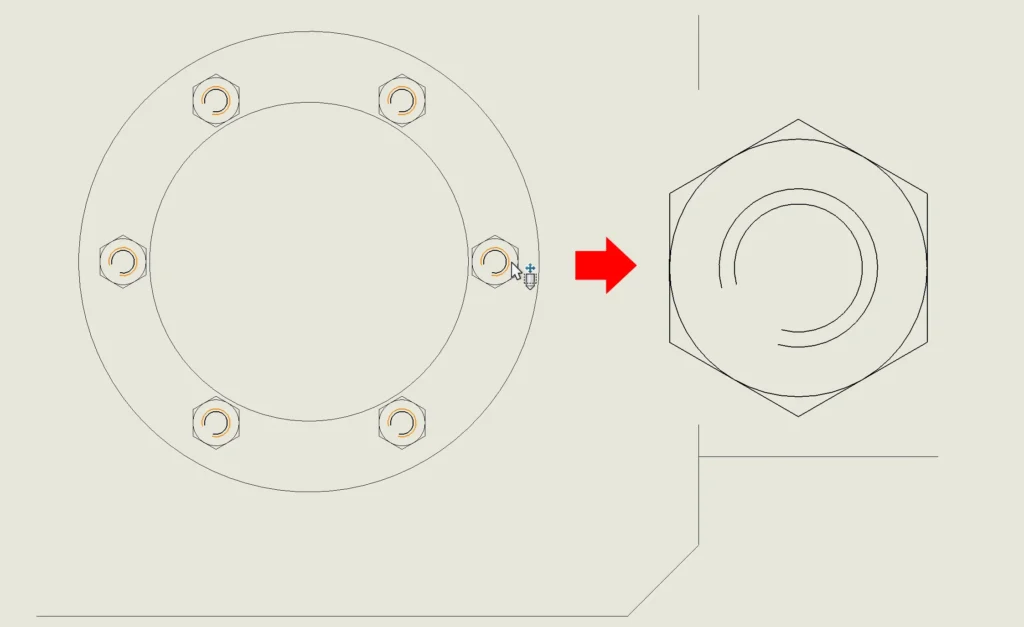

4. Teraz przeciągnij widok na arkusz – gwinty pojawią się automatycznie.

Co jeśli widok jest już wstawiony na arkusz?

Nie musisz go usuwać i wstawiać ponownie!

• Kliknij prawym przyciskiem myszy na ikonę złożenia w drzewie operacji rysunku.
• Wybierz Wstaw -> Elementy modelu.
• W sekcji wyboru adnotacji zaznacz tylko ikonę Oznaczenia gwintu i zatwierdź operację.
