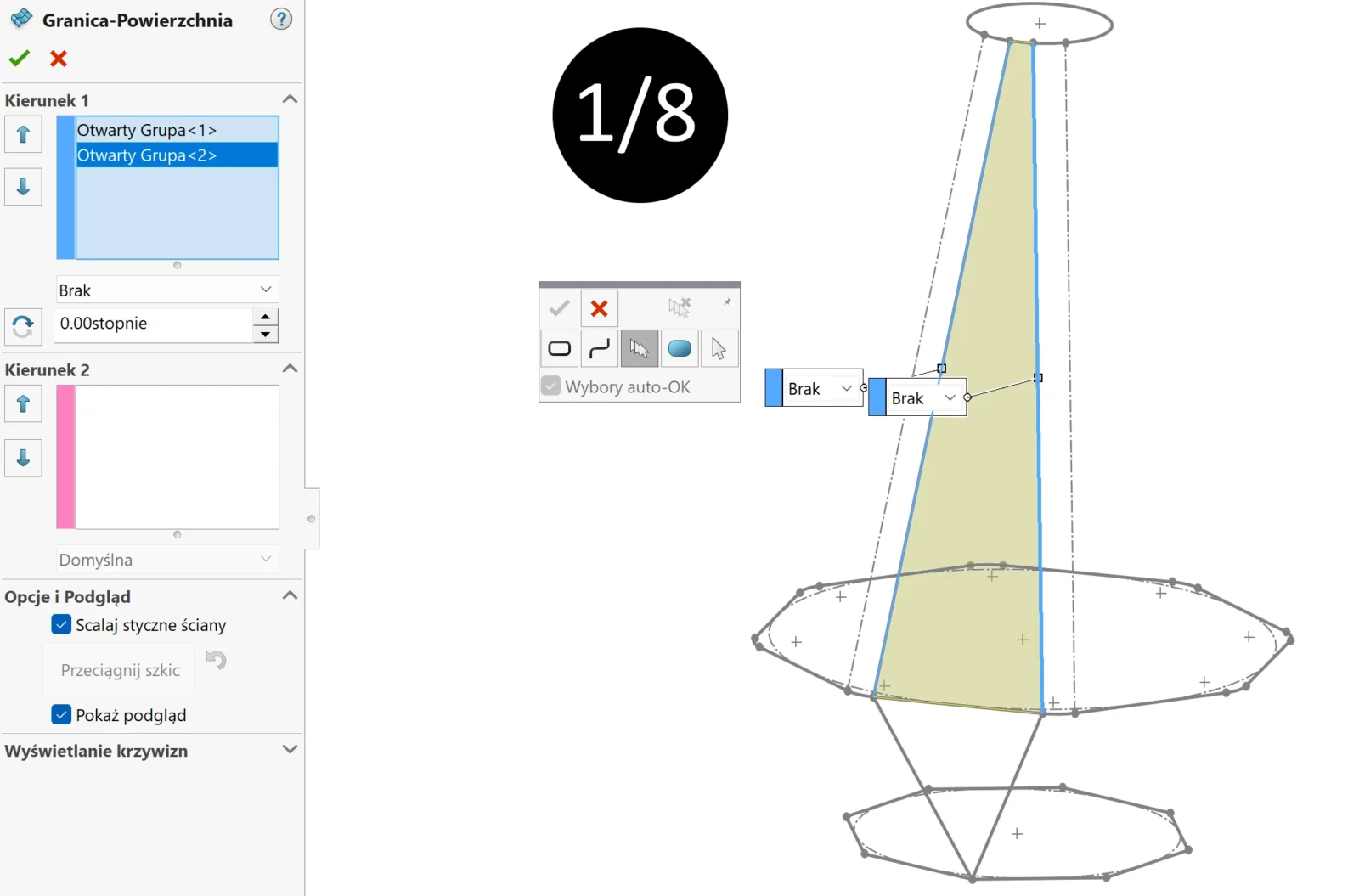

W ażurowych konstrukcjach z drutu (lampy, klosze, ramy, kratownice) naturalnie kusi, żeby narysować 1/8 lub 1/12, zrobić człony konstrukcyjne, a następnie powielić w szyku kołowym.

I w 95% przypadków to jest najlepszy workflow.

Ale w niektórych sytuacjach musimy utworzyć więcej geometrii niż ten powtarzalny wycinek. Doskonałym przykładem w SOLIDWORKS są konstrukcje spawane, gdyż

• program nie ma pełnej informacji o kierunku cięcia,
• nie potrafi przewidzieć geometrii styku,
• przycięcia narożników wychodzą błędne lub nie powstają wcale.

Dlatego w takich konstrukcjach warto zrobić większy wycinek, np. 1/4 zamiast 1/8. Masz wtedy:

• pełny kontekst geometrii,
• poprawne przycięcia,
• stabilny model.

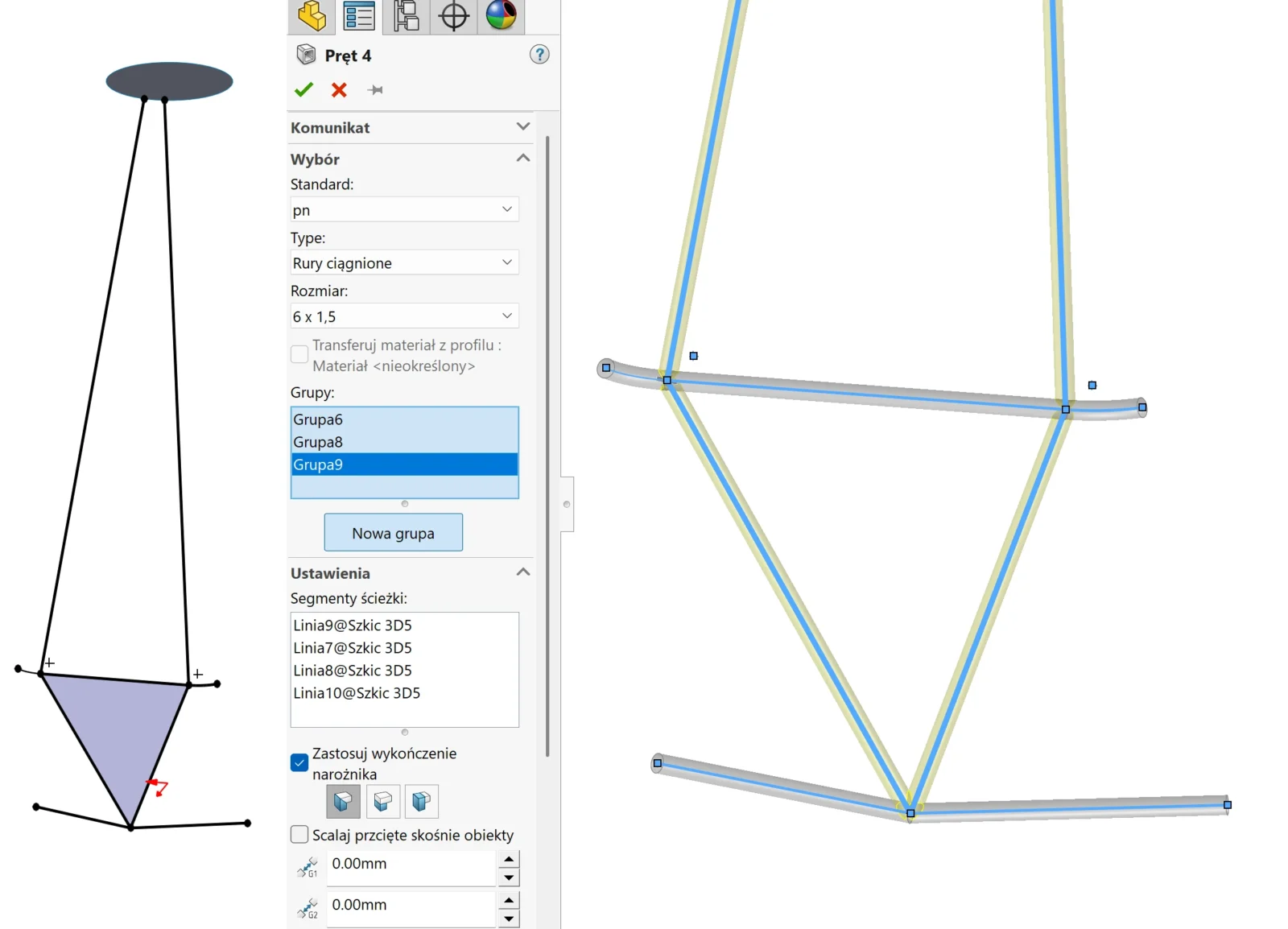

2. Nie wskazuj wszystkich segmentów podczas tworzenia członów

To jest błąd, który widzę u 80% użytkowników:

„Skoro mam szkic 3D, to zaznaczę wszystkie linie i zrobię z nich pręty.”

Efekt:

• czasochłonne zaznaczanie wielu segmentów szkieletu,
• uzależnienie przycięć od kolejności wskazywania szkiców,
• trudniejsze zarządzanie grupami,
• niepotrzebne obliczenia przycięć.

W takich konstrukcjach zawsze opłaca się:

• wskazać tylko te segmenty, które faktycznie tworzą powtarzalny moduł,
• resztę wygenerować lustrem lub szykiem.

To jest czystsze, szybsze i bardziej przewidywalne.

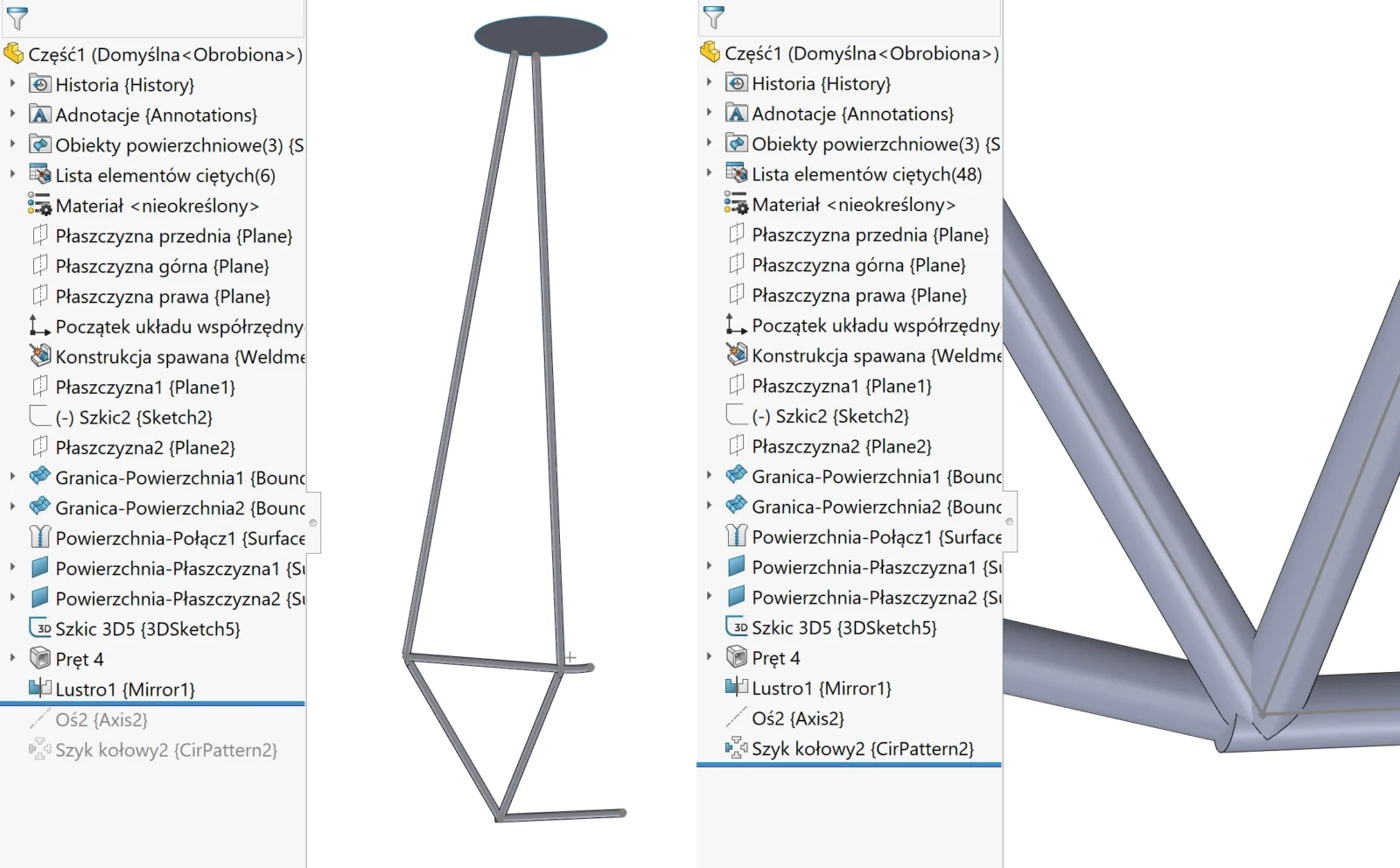

3. Dlaczego praca z powtarzalnym wycinkiem ma sens?

Bo to jest szybka i sprawdzona metoda:

• pracujesz na wycinku → szybciej,
• masz mniej elementów → czytelniej,
• rebuild jest krótszy → stabilniej,
• finalny model powstaje przez lustro/szyk → parametrycznie.

To jest dokładnie to, czego brakuje w większości tutoriali SW — kontekstu projektowego.

4. Kiedy wycinek NIE działa

Krótko:

• gdy przycięcia narożników wymagają pełnego kontekstu,
• gdy geometria nie jest idealnie powtarzalna,
• gdy profile mają różne orientacje w przestrzeni.

Wtedy lepiej zrobić większy fragment, a naddatki odciąć lub scalić.
