Czy wiesz, że… ?

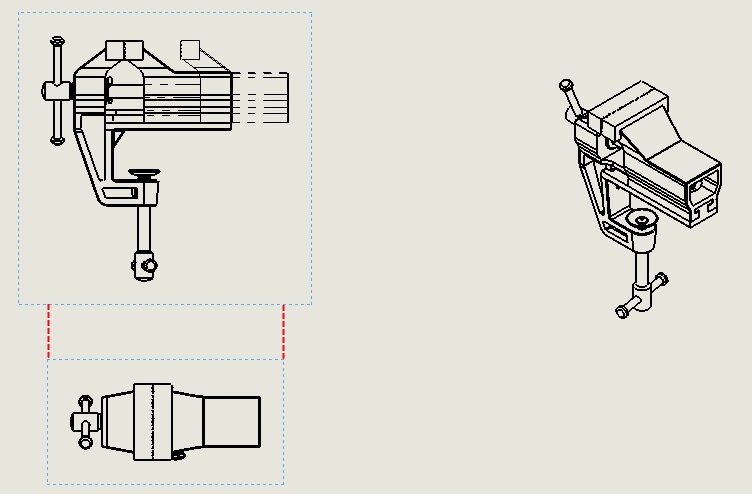

Jeżeli posiadasz widok w rysunku, w którym utworzysz pozycję alternatywną, a następnie wykonasz na bazie tego widoku nowy rzut – to jego wyrównanie będzie inne niż oczekiwane. Dzieje się tak dlatego, że program użyje Wyrównanie pionowe przez środek (chodzi o środki ramek widoku).

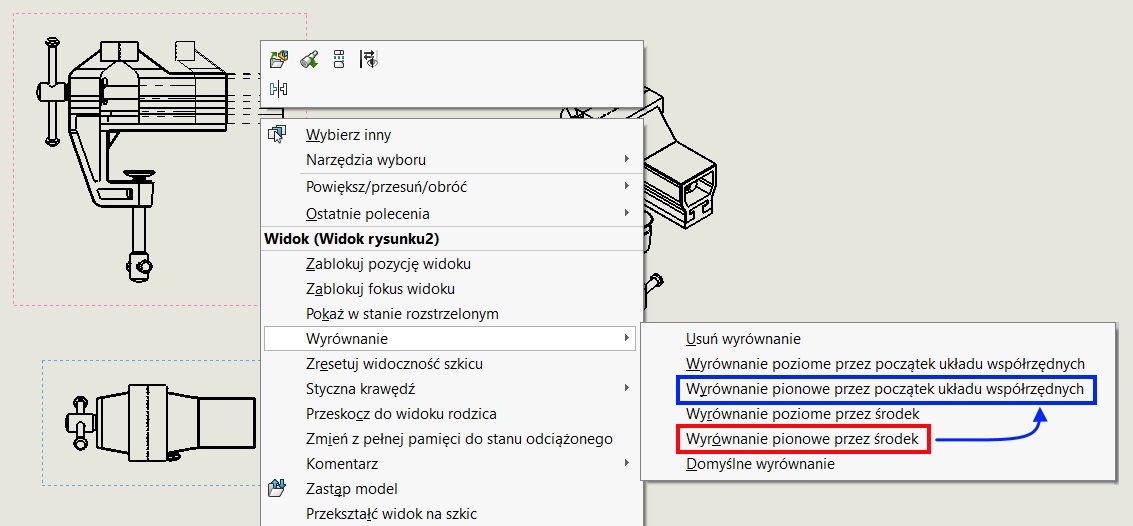

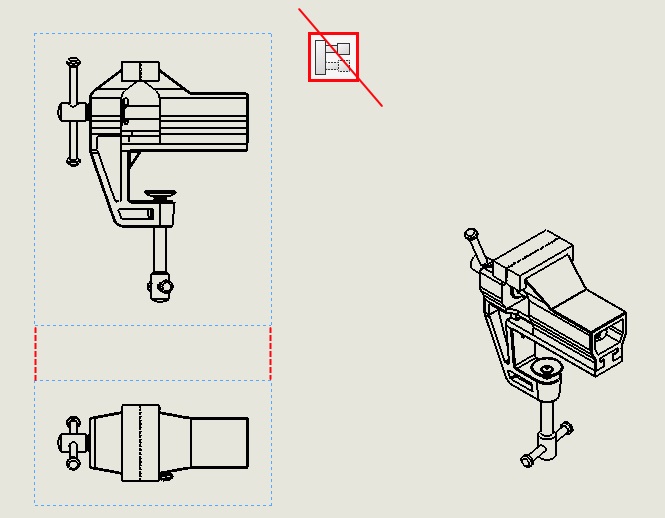

Jeżeli jednak chcesz, by widoki były wyrównane zgodnie z przyjętymi zasadami rysunku, to musisz zmienić typ wyrównania na Wyrównanie pionowe przez początek układu współrzędnych, lub widok pozycji alternatywnej wykonuj zawsze w drugiej kolejności. W pierwszej należy wstawić oczekiwaną liczbę rzutów, a później widok pozycji alternatywnej.
Wykonuję widok rozstrzelony złożenia z liniami rozstrzelenia. Wszystkie elementy rozchodzą się wzdłuż odpowiedniej osi, a w momencie łączenia linią rozstrzelenia okazuje się że są przesunięte wg. innej osi również i linie nie wychodzą proste tylko w dziwnych kształtach. Co mogę robić źle?
Niestety nie będę w stanie pomóc nie widząc pliku. Może to kwestia wyboru opcji ramka graniczna/środek masy w trybie automatycznie rozmieść.
