Ostatnio w sieci trafiłem na rysunek patentowy, który niby wyglądał „standardowo”, ale przy takiej liczbie szczegółów był już po prostu nieczytelny. Skąd się to bierze? Najczęściej z tego, że ktoś wygenerował rysunek bezpośrednio z modelu CAD. A model - jak wiadomo - składa się z wielu ścian, a pomiędzy nimi powstają krawędzie. Dotyczy to wszystkich programów 3D, bez wyjątku.

---

Sam również komercyjnie wykonuję takie rysunki w ramach cadvantage.pl — jeżeli potrzebujecie czytelnych, uporządkowanych rysunków technicznych lub patentowych, zapraszam do współpracy.

---

Przy tej okazji chciałem zwrócić uwagę na kilka przydatnych funkcji w SOLIDWORKS, które pozwalają opanować „krawędziowy chaos”.

1. Wyłączanie stycznych krawędzi

To najprostszy sposób na oczyszczenie widoku. Co ciekawe — styczne krawędzie można wyłączyć już na poziomie modelu, ale dziś skupiam się na rysunkach.

W rysunku mamy dwie drogi:

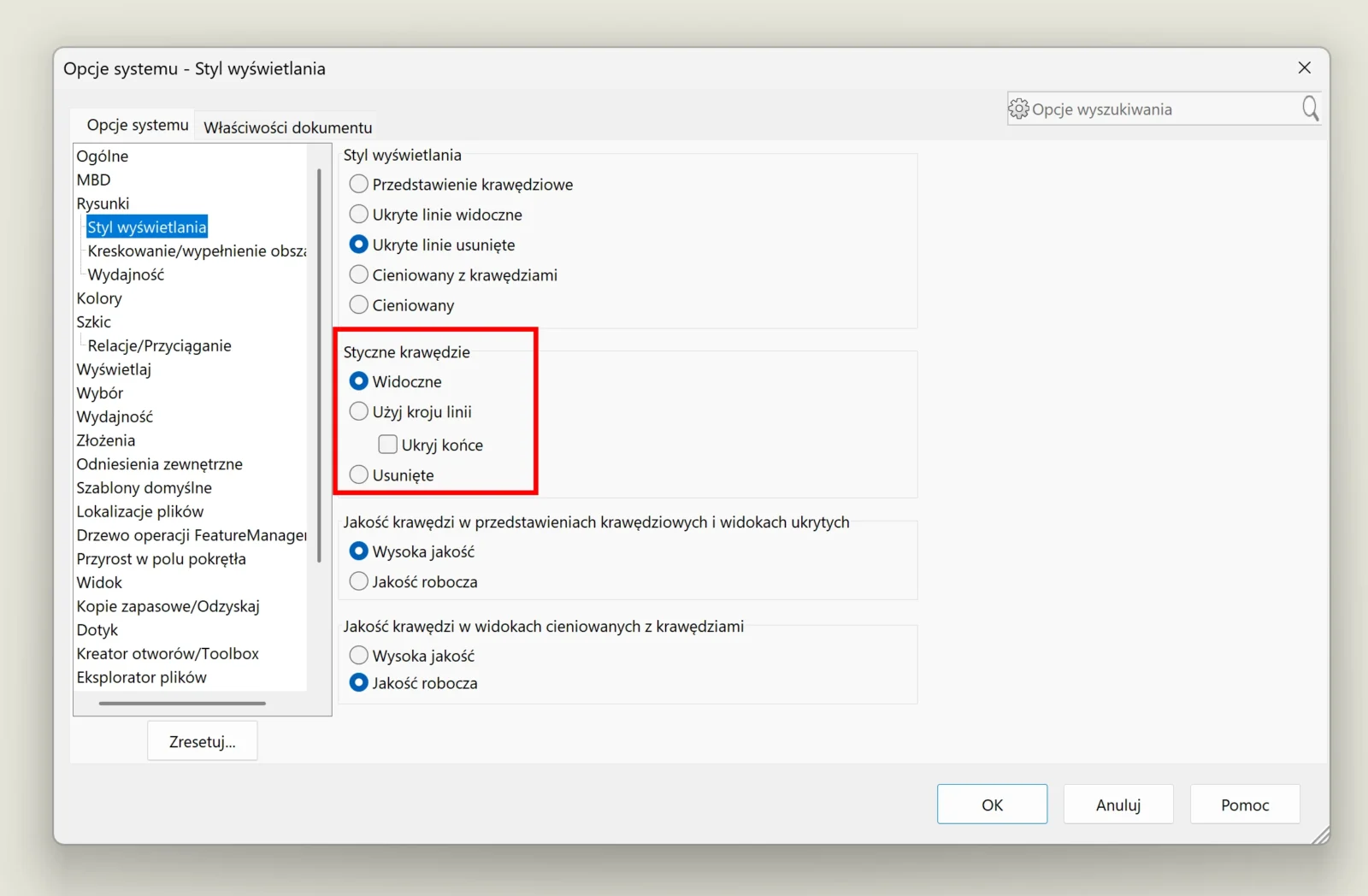

• globalnie w Opcjach systemu → Styl wyświetlania,

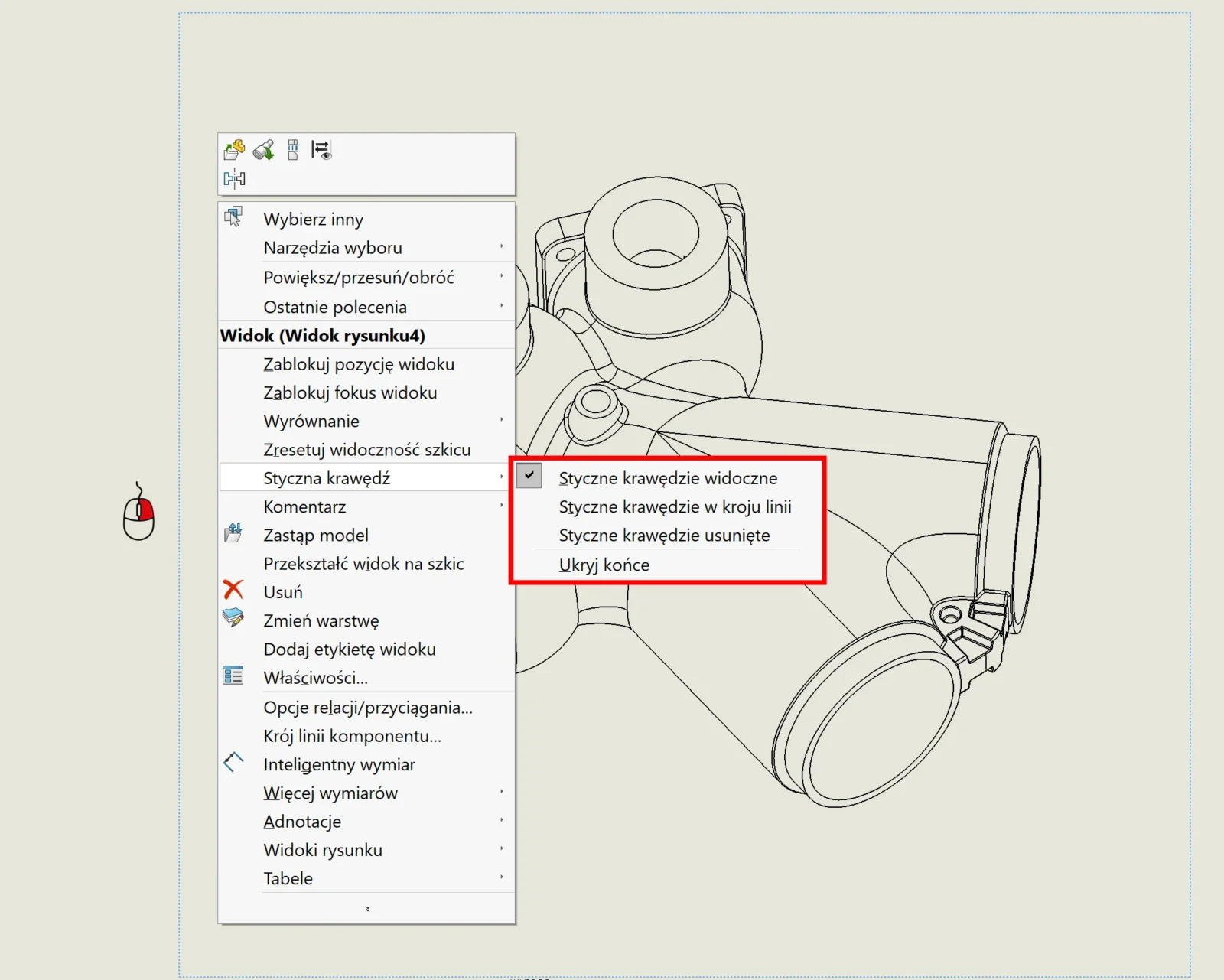

• lokalnie w konkretnym widoku, pod prawym przyciskiem myszy.

Jeżeli model ma dużo zaokrągleń i jednocześnie sporo ostrych krawędzi, to samo wyłączenie stycznych krawędzi potrafi znacząco poprawić czytelność. Można też:

• ukrywać same końce stycznych (jak w rysunkach odlewów),
• zmienić styl linii stycznych na mniej wyrazisty.

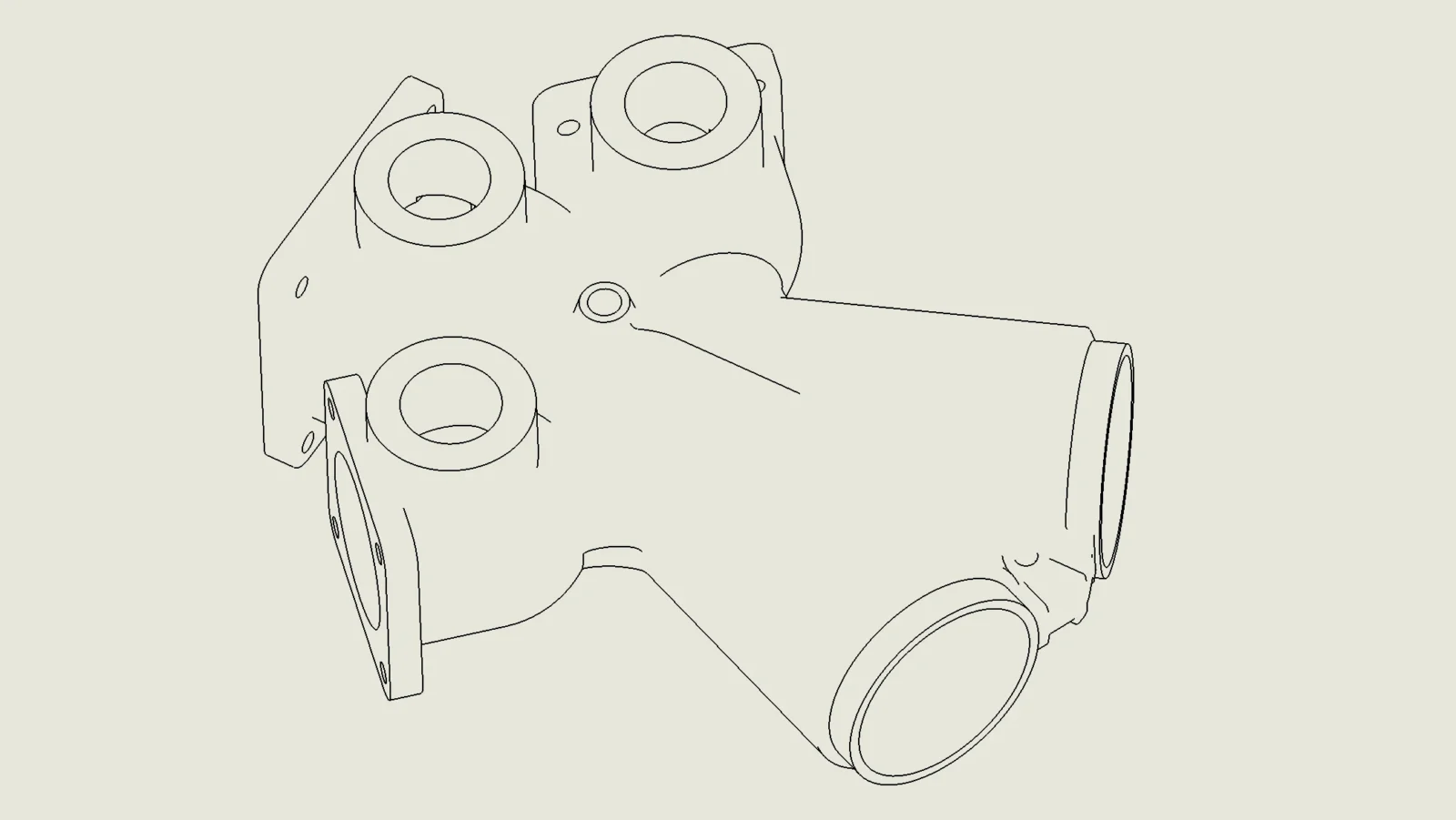

W moim przykładzie jednak ta metoda nie sprawdziła się i po wyłączeniu stycznych krawędzi model nie prezentuje się dobrze.

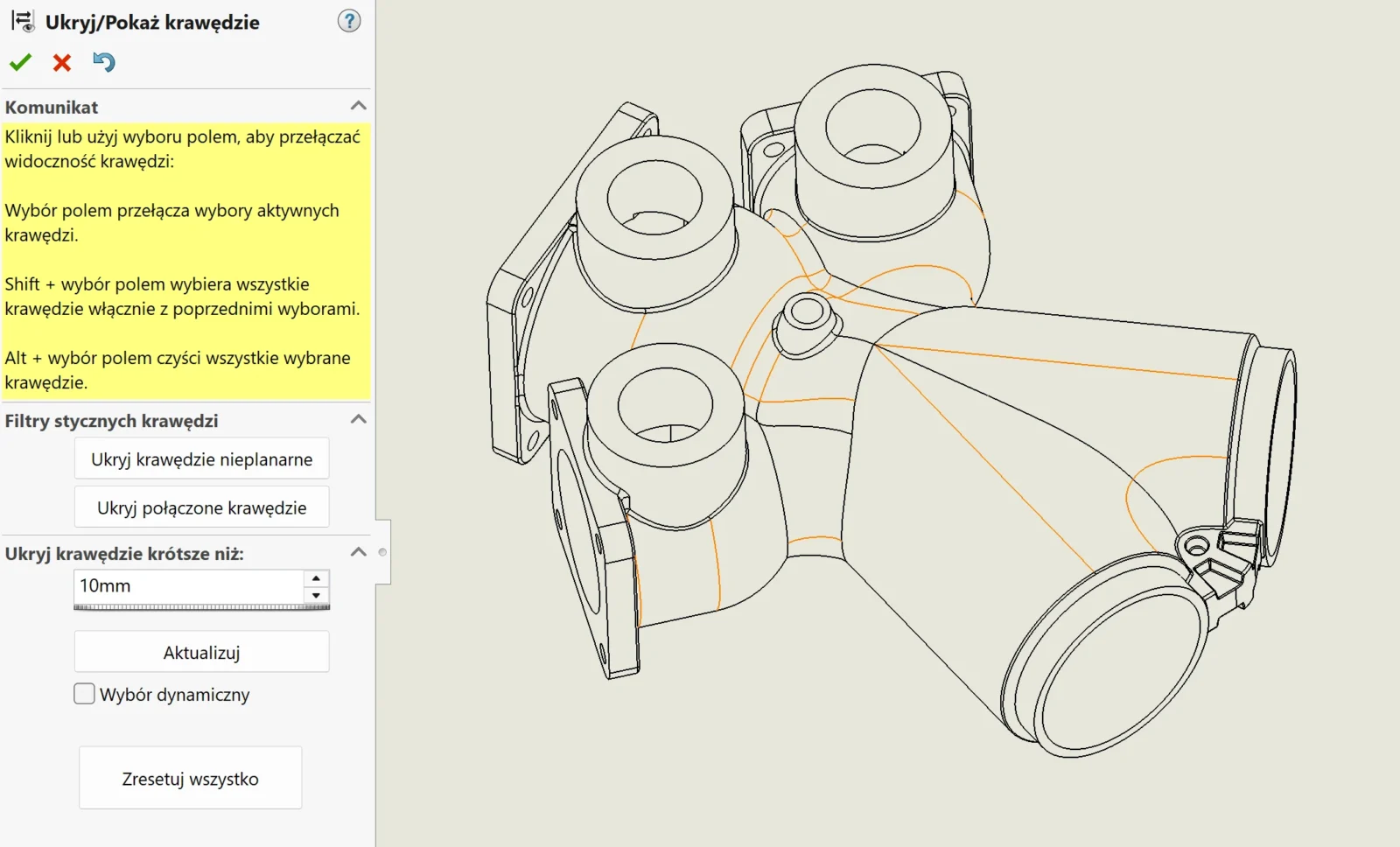

2. Selektywne ukrywanie krawędzi

To rozwiązanie daje zdecydowanie najlepszy efekt. Ukrywam tylko te krawędzie, które są zbędne i które psują ogólny odbiór obiektu 3D. W praktyce polecam zastosowanie w przypadku:

• usuwania krótkich, przypadkowych krawędzi,
• ukrywania podziałów wynikających z konstrukcji modelu, a nie z realnej geometrii części,
• chęci pozostawienia tylko tych linii, które faktycznie niosą informację.

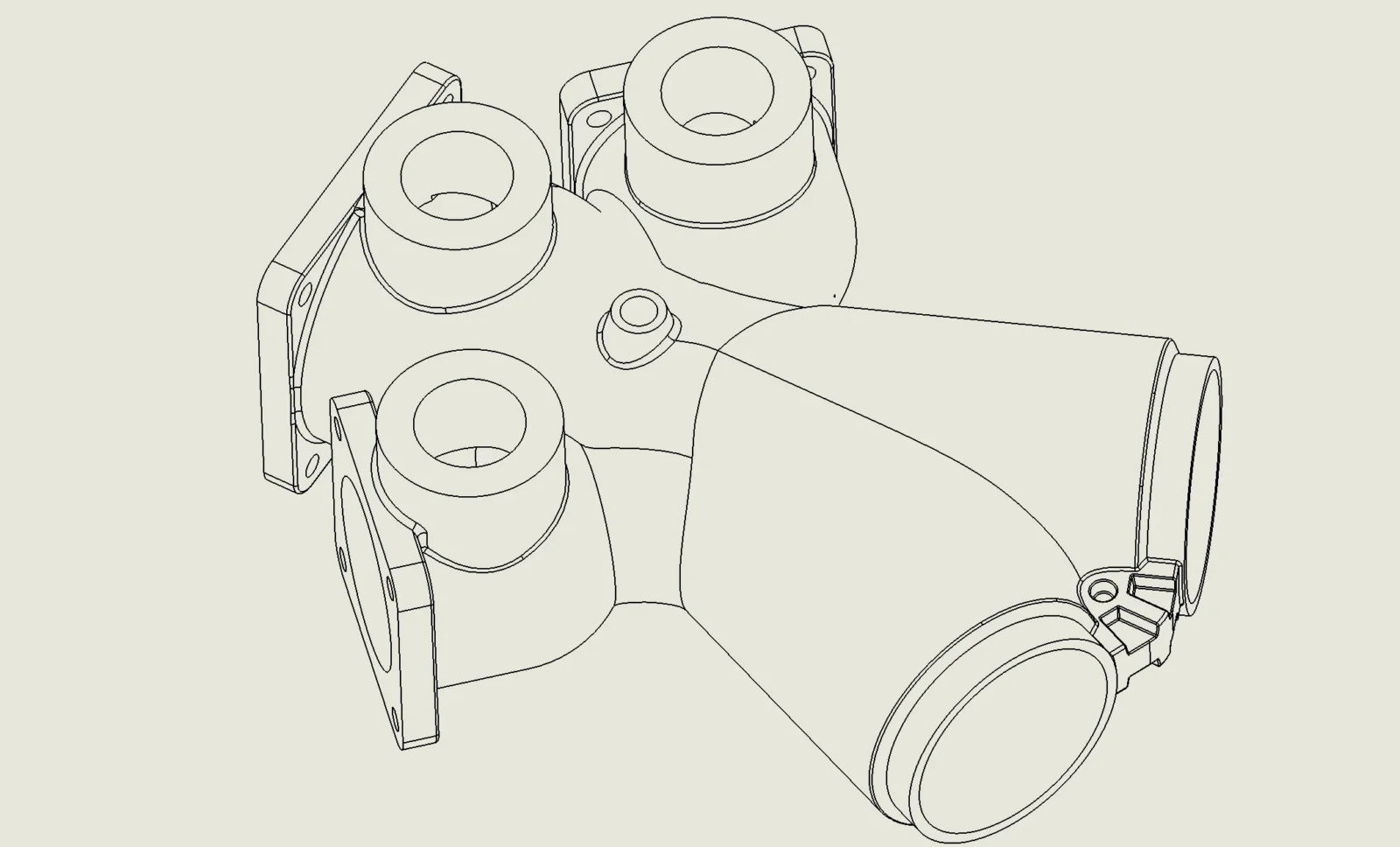

Efekt końcowy jest dużo bardziej „patentowy” — czysty, czytelny, bez wizualnego szumu.

3. Wpływanie na powstawanie krawędzi już podczas modelowania

To metoda bardziej zaawansowana, ale warto o niej wspomnieć. W wielu przypadkach można świadomie kontrolować, gdzie program utworzy krawędzie — np. poprzez:

• odpowiedni dobór operacji,
• kontrolę ciągłości G1/G2,
• stosowanie powierzchni zamiast brył,
• redukcję krótkich krawędzi za pomocą stycznego wypełnienia.

Jeżeli temat Cię interesuje, opisałem to szerzej tutaj: https://solid-blog.pl/naprawa-lokalnego-znieksztalcenia-w-modelu-powierzchniowym/
