W SOLIDWORKS mamy operację Zaczep i szczelina, stworzoną z myślą o połączeniach typu pióro - wpust w arkuszach blach. Co ciekawe, działa również z częściami, które w ogóle nie są blachami - o czym pisałem wcześniej na blogu. Natomiast jest ona dedykowana do łączenia dwóch blach i ograniczona do wycięć o zadanym kształcie.

Dziś jednak chcę pokazać coś bardziej spersonalizowanego: połączenie, które możesz ukształtować dokładnie tak, jak potrzebujesz i działa w jednym obiekcie blachy.

W konwencję takiego połączenia idealnie wpisuje się klasyczny trapez, czyli tytułowy "jaskółczy ogon". Dlaczego?

Bo w SOLIDWORKS możesz stworzyć dowolny kształt zaczepu — nie jesteś ograniczony standardową operacją.

Jak to działa?

Cały pomysł sprowadza się do dwóch elementów:

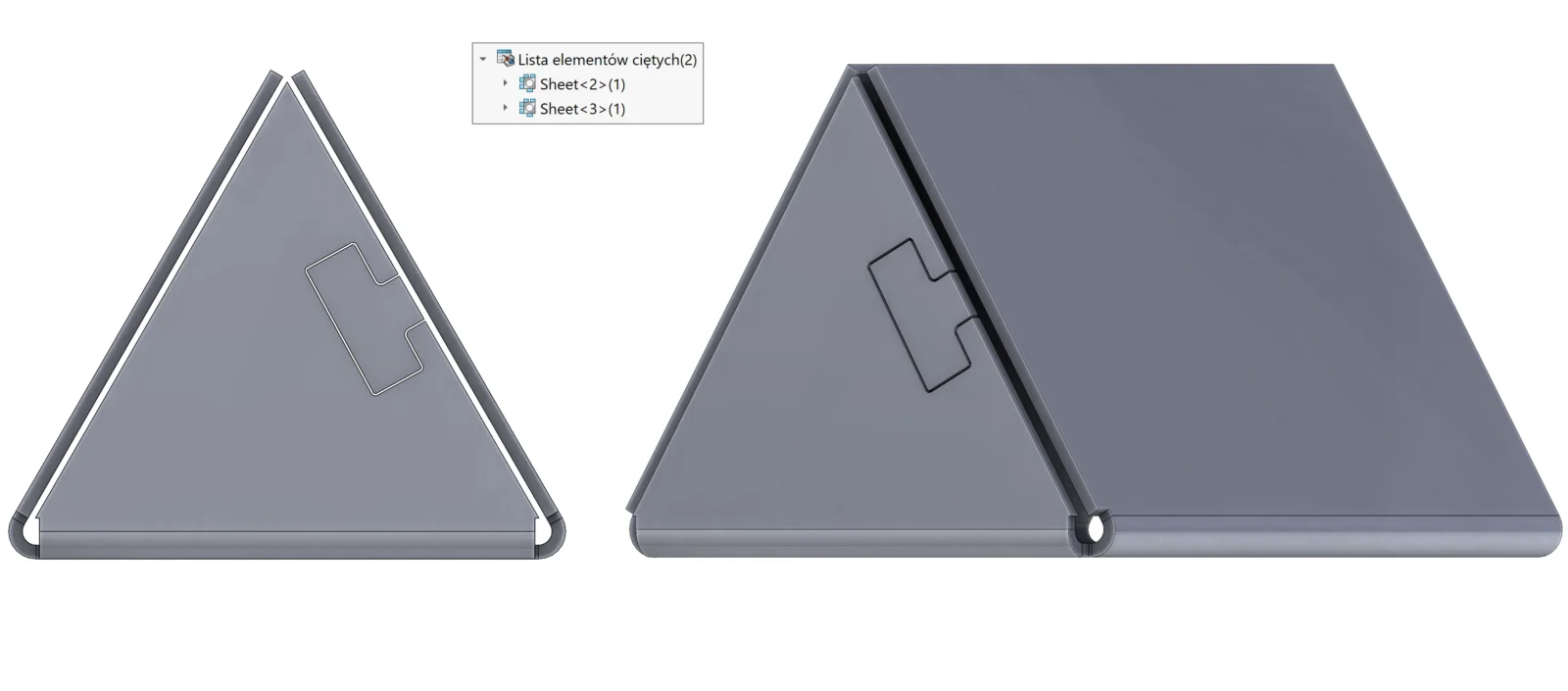

1. Wycięcie rowka w blasze lub stworzenie dwóch blach z minimalną szczeliną

Możesz:

• wyciąć rowek o dowolnym profilu (trapez, łuk, nieregularny kształt),
• albo przygotować dwie blachy, które mają między sobą minimalną szczelinę — tak, aby jeden fragment mógł się wsunąć w drugi.

Jeżeli często używasz różnych kształtów, warto:

• stworzyć operację biblioteczną,
• albo przynajmniej przygotować gotowy szkic, który tylko wstawiasz i skalujesz.

---

Takich rzeczy uczę na prowadzonych przeze mnie od 22 lat szkoleniach SOLIDWORKS — solid‑szkolenia.pl — bo to realnie przyspiesza pracę w przypadku powtarzalnych czynności.

---

2. Połączenie za pomocą Odgięcia krawędzi

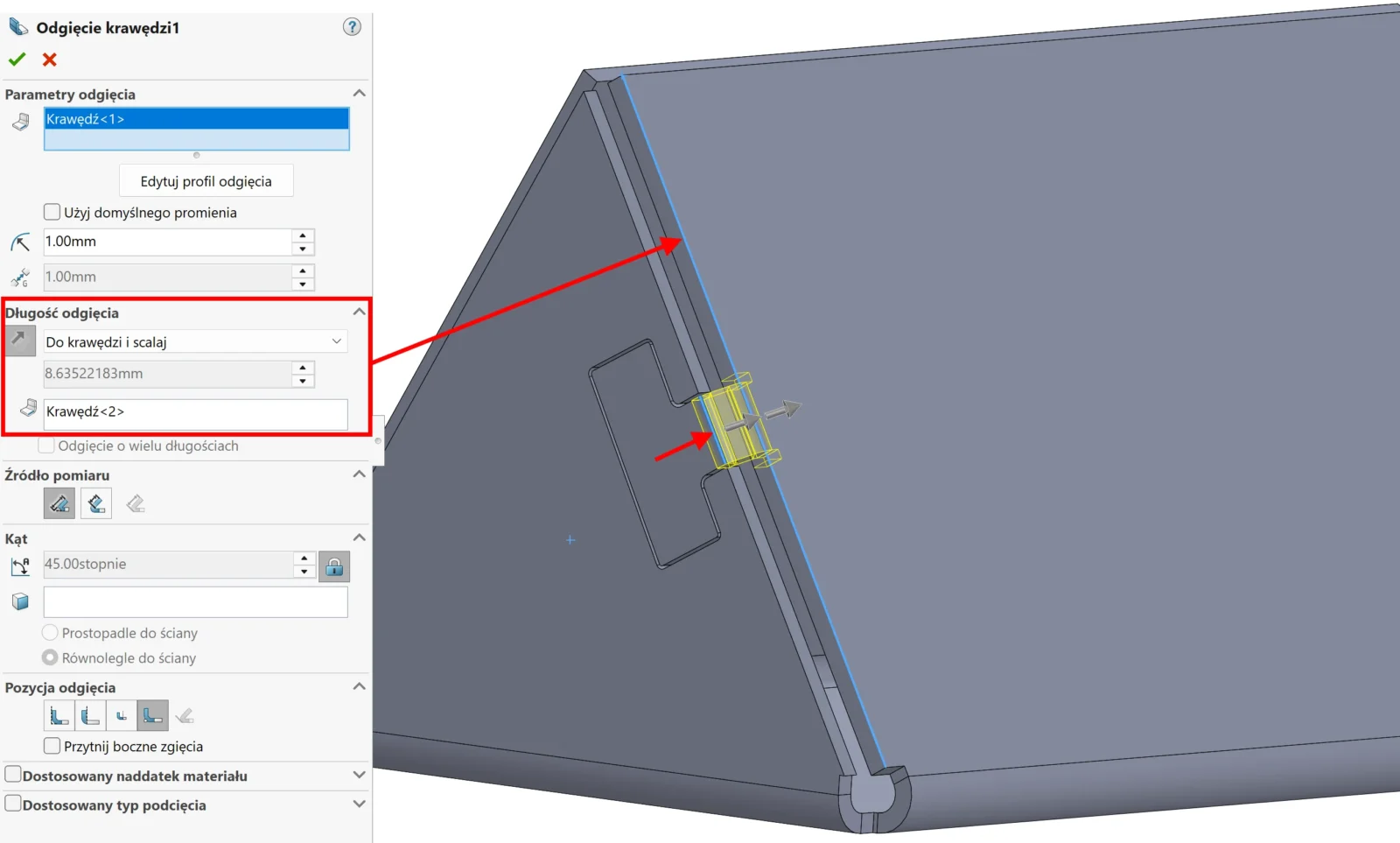

Mając dwa przygotowane elementy, łączysz je operacją Odgięcie krawędzi z ustawieniem Do krawędzi i Scalaj.

To właśnie ta kombinacja sprawia, że:

• odgięcie idealnie wpasuje się w przygotowany rowek,
• kształt zaczepu działa jak mechaniczna blokada,
• połączenie jest w pełni parametryczne i produkcyjne.

Działa to z trapezem, z łukiem, z dowolnym profilem — SOLIDWORKS nie narzuca geometrii. W efekcie otrzymujesz połączenie typu jaskółczy ogon, gotowej do rozłożenia i wycięcia na laserze.

Dlaczego warto?

• Samopozycjonowanie elementów podczas montażu.
• Brak dodatkowych łączników — blokada wynika z geometrii.
• Powtarzalność — zachowuje pełną zgodność z modelem.
• Elastyczność — możesz tworzyć własne profile zaczepów.
• Uniwersalność — takie połączenie zadziała również w modelach z drewna, sklejki itp.

To świetna alternatywa dla zatrzasków, zakładek czy nawet prostych spawów w lekkich konstrukcjach.

Podsumowanie

Połączenie typu jaskółczy ogon w blachach to nic innego jak sprytne wykorzystanie:

• własnego profilu zaczepu,
• minimalnej szczeliny,
• oraz operacji Odgięcie krawędzi → Do krawędzi i Scalaj.

Proste, szybkie, w pełni parametryczne — a przy tym bardzo praktyczne w realnych projektach.
