Czy wiesz, że… ?
Dostępna od kilku wersji SOLIDWORKS operacja GWINT pozwala wykonać zarys jako dodanie lub wycięcie zgodnie z wybranymi opcjami oraz zgodnie z wybraną specyfikacją metryczną lub calową.
W środowisku SOLIDWORKS istnieje możliwość zdefiniowana własnego zarysu gwintu. Wystarczy zapisać szkic w formacie .*sldlfp w katalogu Thread Profiles. Chcąc wybierać z listy rozwijalnej więcej rozmiarów – należy utworzyć konfiguracje na podobnej zasadzie jak w przypadku profili konstrukcji spawanych.
Czytaj więcej na temat operacji po zalogowaniu http://solid-szkolenia.pl/pliki-do-pobrania/
Dzień dobry,
Czy mógłbym się dowiedzieć gdzie mógłbym znaleźć plik Feed Screw Profile.SLDFLP i jak go zaimportować? Czy wystarczy skopiować ten plik do katalogu Thread Profiles?

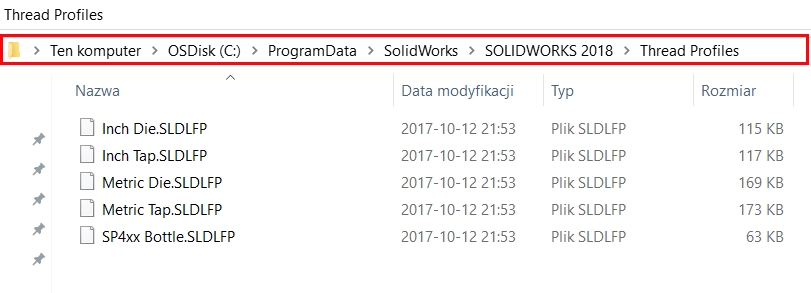

W standardzie nie ma takiego pliku. Zakładając, że ktoś go narysował (bo są przecież różne) i jest zapisany w formacie biblioteki tj. *.sldlfp to trzeba go skopiować do katalogu z gwintami Program Data > SolidWorks > SOLIDWORKS 20xx > Thread Profiles.
