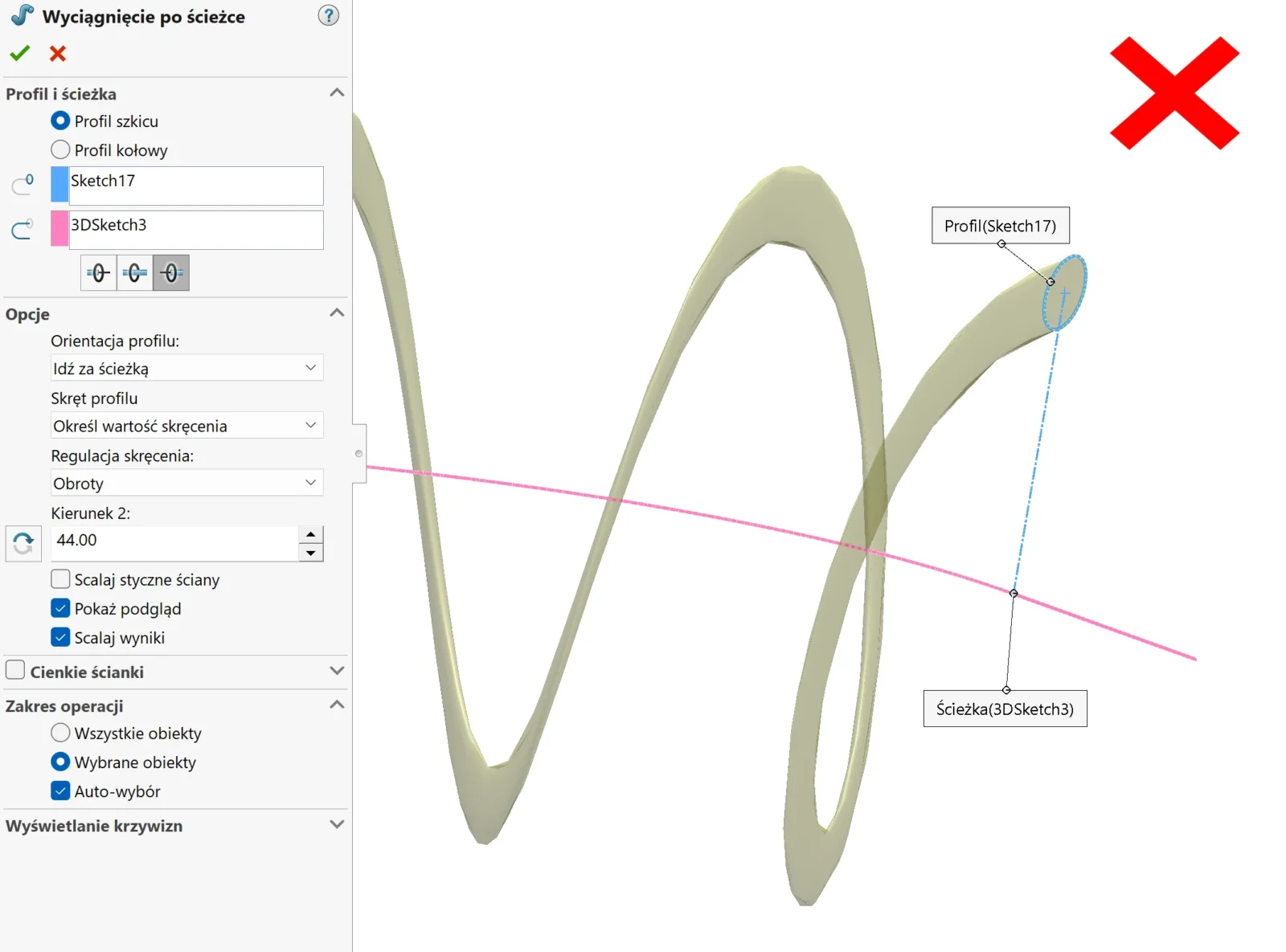

W SOLIDWORKS od lat istnieje opcja skręcenia profilu w wyciągnięciu lub wycięciu po ścieżce. Teoretycznie powinna rozwiązywać temat spiralnych przewodów, drutów, rowków na walcu itd. W praktyce — wszyscy, którzy próbowali, wiedzą jak to wygląda: im więcej obrotów, tym bardziej przekrój odchyla się od okręgu i zaczyna przypominać elipsę. Profil nie reorientuje się idealnie prostopadle do ścieżki, tylko utrzymuje stały "kąt natarcia".

Efekt jest widoczny na każdym modelu z większą liczbą zwojów.

Kilka lat temu opracowałem procedurę, która omija ten problem całkowicie. I do dziś działa perfekcyjnie.

Procedura: spiralny przewód bez deformacji profilu

Klucz jest prosty: Nie skręcam okręgu. Skręcam linię.

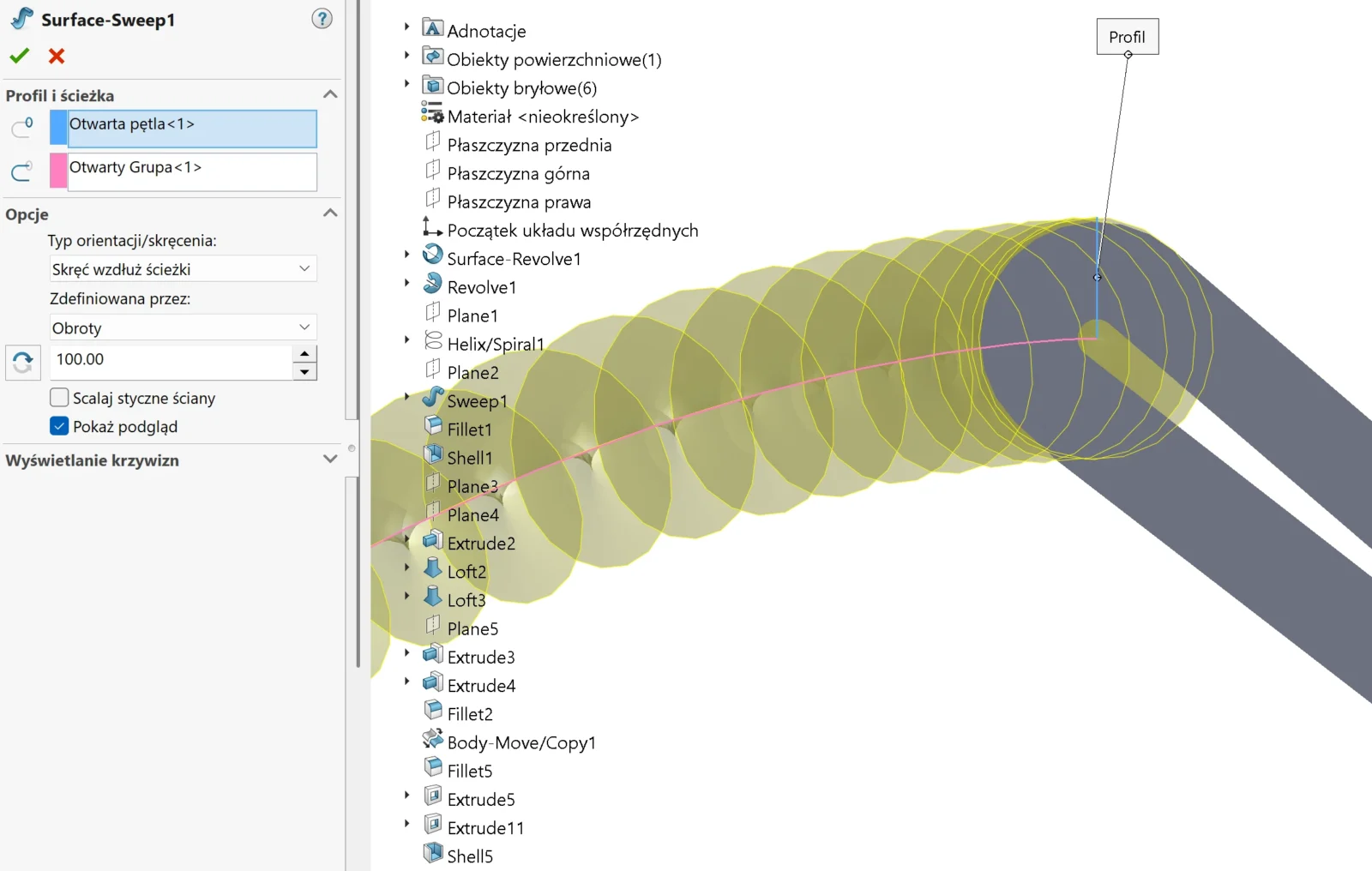

1. Zamiast okręgu rysuję linię

Zwykła linia szkicu narysowana na końcu ścieżki. Jej długość będzie narzucała położenie środka okręgu do właściwego obrotu. Operacja ma tę przewagę, że skręca geometrię bez deformowania jej przekroju. Linia zachowuje się przewidywalnie, a powierzchnia tworzy idealnie skręcony obiekt.

Należy uwzględnić fakt, iż w miejscu zakrzywienia ścieżki, wyciągana powierzchnia będzie tworzyła obroty bliżej siebie, zatem od tego zależy średnica okręgu w kolejnej operacji. Zbyt duża średnica skutkuje samoprzecięciem i błędem operacji.

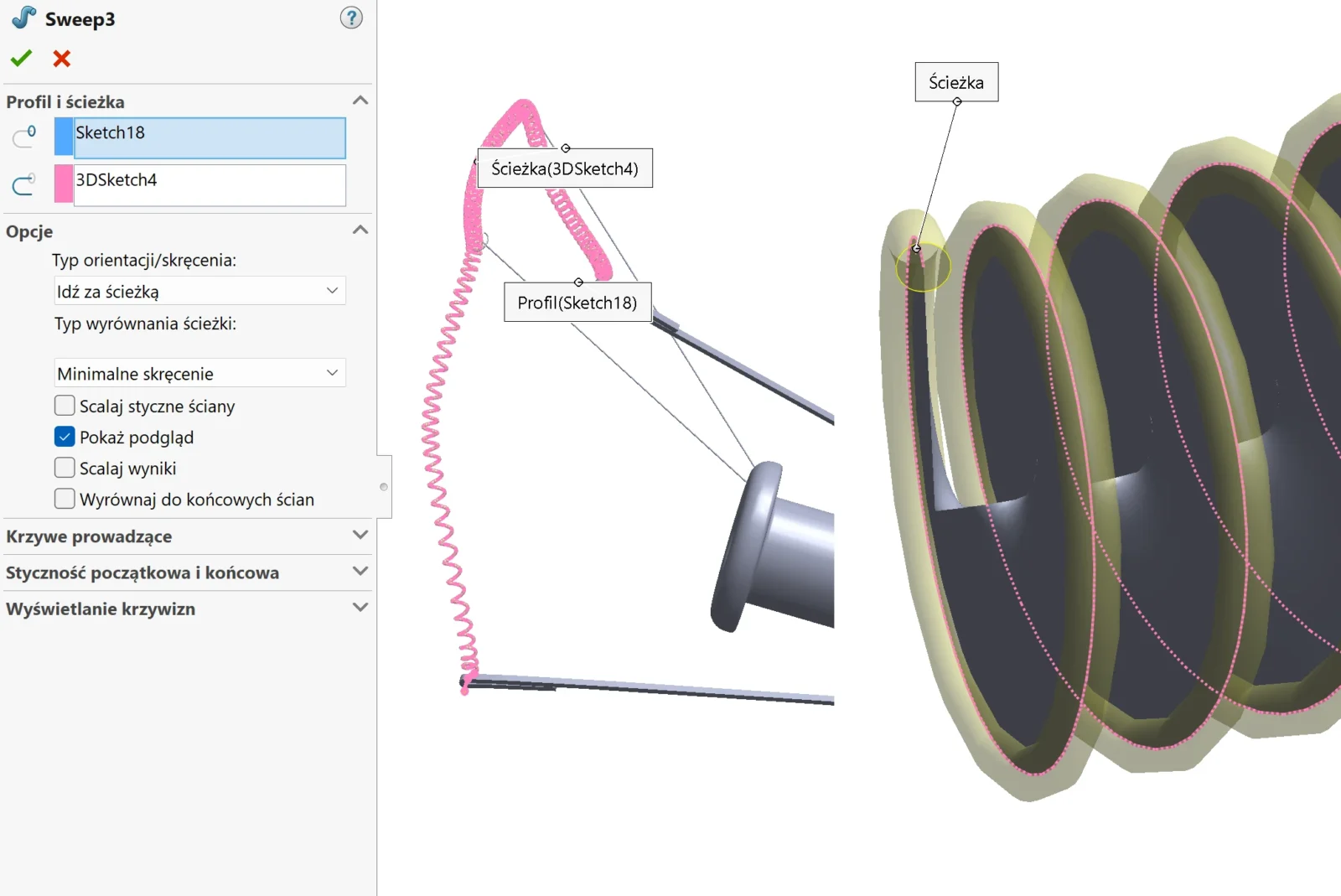

2. Po krawędzi powstałej powierzchni wykonuję wyciągnięcie bryły

Teraz dopiero używam okręgu — ale nie skręcam go. Profil jest prowadzony po krawędzi powierzchni, która ma już poprawną orientację w każdym punkcie.

Efekt: Przekrój jest zawsze idealnie okrągły, niezależnie od liczby obrotów, długości spirali czy stopnia skręcenia.

Dlaczego to działa lepiej niż skręcenie profilu kołowego?

• profil okręgu nie jest deformowany przez krzywiznę ścieżki,
• skręcenie jest równomierne i matematycznie czyste,
• geometria jest stabilna i przewidywalna nawet przy dużej liczbie zwojów.

To rozwiązanie jest szczególnie przydatne przy:

• przewodach spiralnych,
• sprężynach o niestandardowym profilu,
• drutach dekoracyjnych,
• wycięciach na walku lub torusie, po którym mają się przemieszczać kulki,
• modelach wizualizacyjnych, gdzie deformacja profilu jest niedopuszczalna.
