Praca z dużymi złożeniami potrafi być wyzwaniem, ale odpowiedni dobór trybu otwierania może skrócić czas ładowania nawet kilkukrotnie.
SOLIDWORKS oferuje kilka sposobów otwierania złożeń, a każdy z nich ma swoje zastosowanie.
Dziś porównamy trzy najważniejsze scenariusze: Tryb przeglądania dużego projektu (LDR) oraz LDR z możliwością edycji oraz Tryb dużego złożenia (LAM) z różnymi wariantami.
Plikiem poddanym analizie jest złożenie z 6500 komponentów, ustawienia programu pozostają domyślne – czyli próg dużego złożenia to 500 komponentów, a przeglądania dużego projektu to 5000 komponentów.
Tryb przeglądania dużego projektu (Large Design Review)
To tryb, który ładuje jedynie dane graficzne, dzięki czemu otwieranie złożenia jest ekstremalnie szybkie. Idealny, gdy:
- chcesz przejrzeć konstrukcję,
- potrzebujesz wykonać podstawowe pomiary,
- analizujesz strukturę drzewa,
- prezentujesz projekt klientowi lub zespołowi.
Czasy otwierania w tym przypadku:

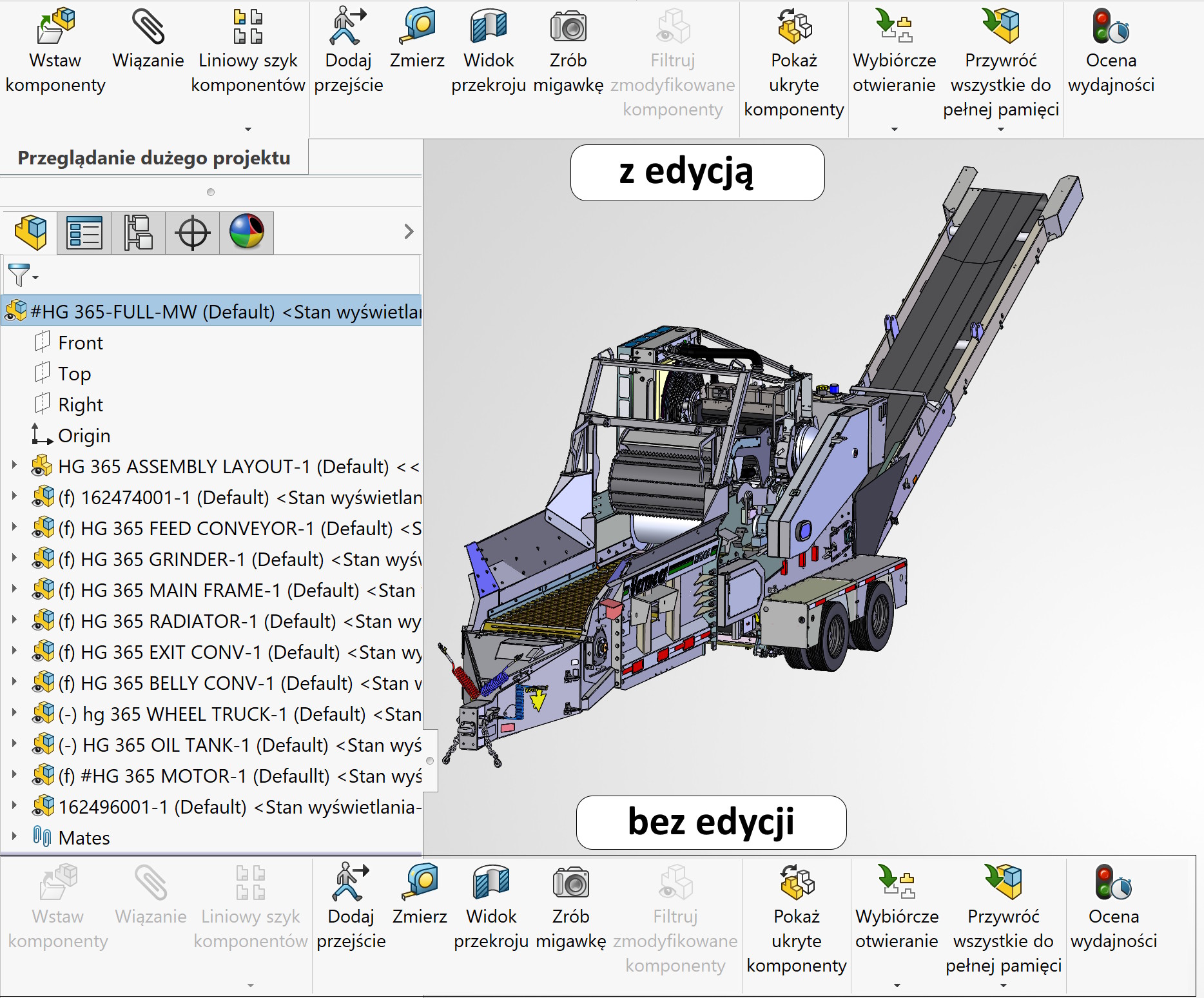

- LDR bez opcji edycji: 4,3 sekundy!!!
Najszybsza opcja, ale część funkcji jest niedostępna. - LDR z opcją edycji: 7 sekund!
Nadal szybko, a jednocześnie możesz wykonywać podstawowe modyfikacje — choć nie wszystkie narzędzia będą działać.
Tryb dużego złożenia (Large Assembly Mode)
To tryb, który automatycznie aktywuje zestaw ustawień optymalizujących pracę z dużymi modelami. W przeciwieństwie do LDR, masz pełną edycję, a SOLIDWORKS odciąża system poprzez:
- uproszczenie wyświetlania,
- wyłączenie zbędnych efektów graficznych,
- automatyczne wczytywanie komponentów w trybie odciążonym (to jest ustawialne w opcjach),
- optymalizację przebudowy.
Czasy otwierania w tym przypadku wynoszą:
- Tryb dużego złożenia, Odciążony: 1,33 minuty
- Tryb dużego złożenia: 1,46 minuty
To dłużej niż w LDR, ale w zamian otrzymujesz pełną funkcjonalność i stabilne środowisko do pracy nad dużymi projektami.

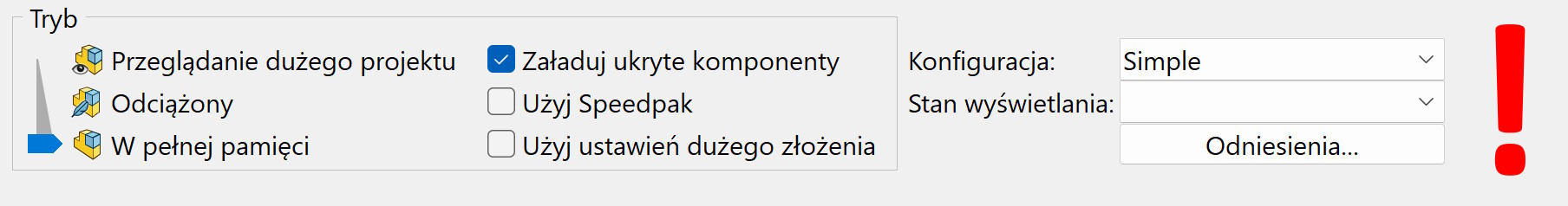

Możesz też otwierać pliki od razu ładując komponenty do pełnej pamięć – oczywiście ta opcja nie jest rekomendowana.
Który tryb wybrać?
| Tryb | Czas otwierania | Kiedy używać | Zalety | Ograniczenia |
|---|---|---|---|---|
| LDR bez edycji | 4,3 s | Przegląd, prezentacja | Najszybsza opcja | Brak edycji, ograniczone narzędzia |
| LDR z edycją | 7 s | Szybkie poprawki, analiza | Szybko + podstawowa edycja | Nie wszystkie funkcje działają |
| Tryb dużego złożenia | 80 s | Pełna praca nad projektem | Pełna funkcjonalność, optymalizacja | Dłuższy czas otwierania |
| Tryb pełnej pamięci | 263 s | Pełna praca nad projektem | Pełna funkcjonalność, bez optymalizacji | Najdłuższy czas otwierania |
W praktyce najlepiej jest łączyć tryby: LDR do szybkiego przeglądania, analizy struktury, mierzenia, a LAM do właściwej pracy.
UWAGA! Opisywane powyżej tryby wczytywania dużych złożeń uzależnione są od dodatkowych czynników oraz od konfiguracji sprzętowej i ustawień SOLIDWORKS.
Na przykład, otwierając starsze złożenie nie będzie dostępna opcja Edycji przed zapisaniem jej w bieżącej wersji programu. Dodatkowo podczas otwierania mogą się pojawić pytanie o: nieaktualną czcionkę, brakujące części, o aktualizacje plików czy przebudowę itd. Wszystko to wpływa na łączny czas otwierania. Ponadto mogą być specjalne uproszczone konfiguracje czy też Speedpack – to też wpłynie na czas otwarcia.
Nie ulega jednak wątpliwości, że najszybciej otworzysz duże złożenie w trybie Przeglądania dużego projektu.
