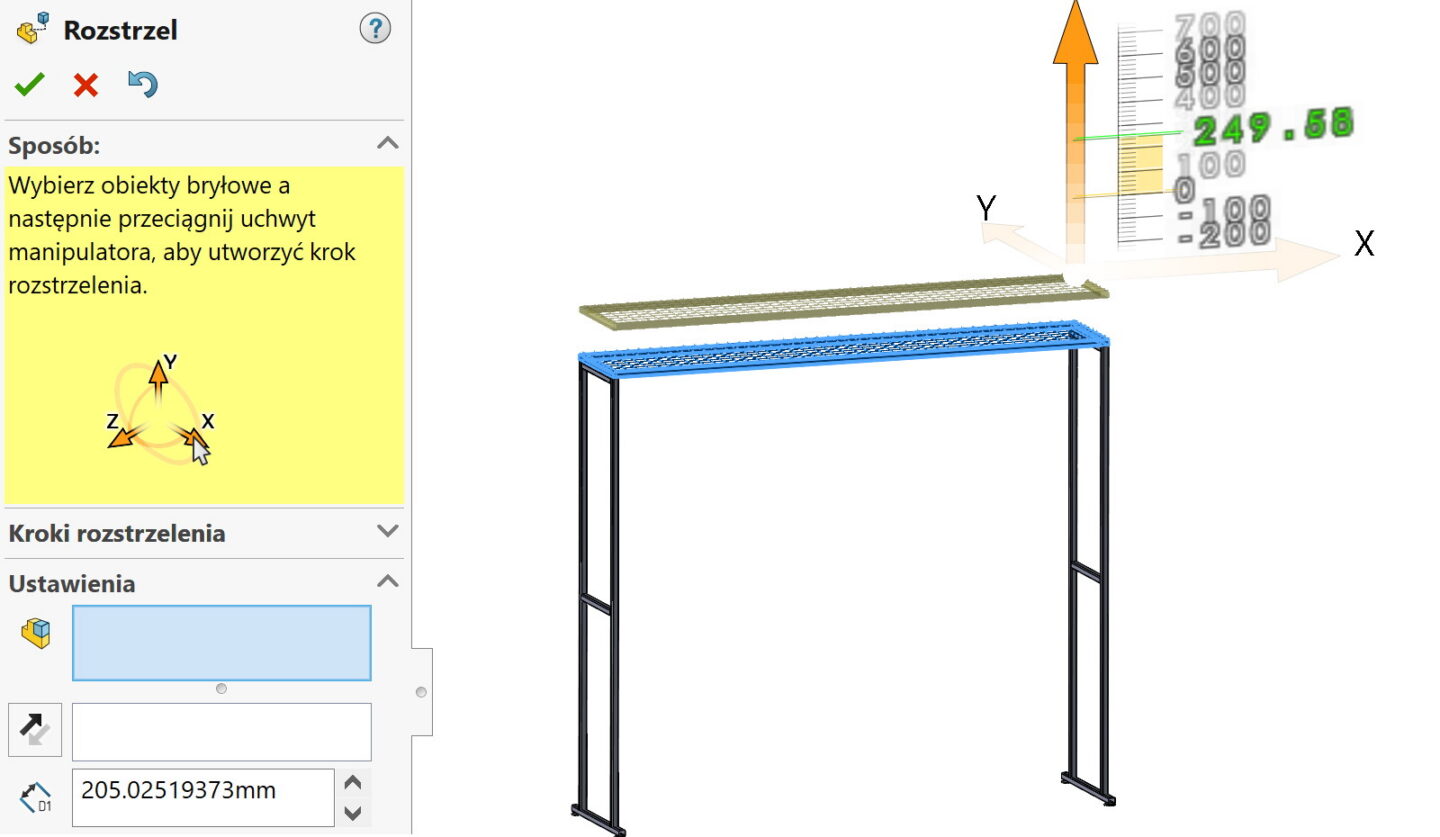

Podczas rozstrzelenia możesz automatycznie rozmieszczać komponenty używając tzw. łańcucha. Autorozstrzelenie – dlaczego tego nie ma w SOLIDWORKS? W opcji tej należy pamiętać, iż kolejność zaznaczania części/podzłożeń będzie mieć wpływ na kolejność przesuwania. Druga ważna kwestia to ustawienie wyrównania za pomocą ramki granicznej, gdzie możesz wybrać: środek ramki granicznej, przednią krawędź ramki, tylną krawędź ramki. Ramka...
W złożeniach różne komponenty mogą mieć różną orientację – to naturalne. Jednak kiedy wykonujemy rozstrzelenie, kierunki są powiązane z globalnym układem 3D. Innymi słowy, klikając w komponent strzałki X,Y, Z będą ustawione tak samo jak wskazuje triada w lewym dolnym rogu ekranu. Może to skutkować kolizją podczas przenoszenia komponentów. Jest jednak pewne rozwiązanie! W celu...

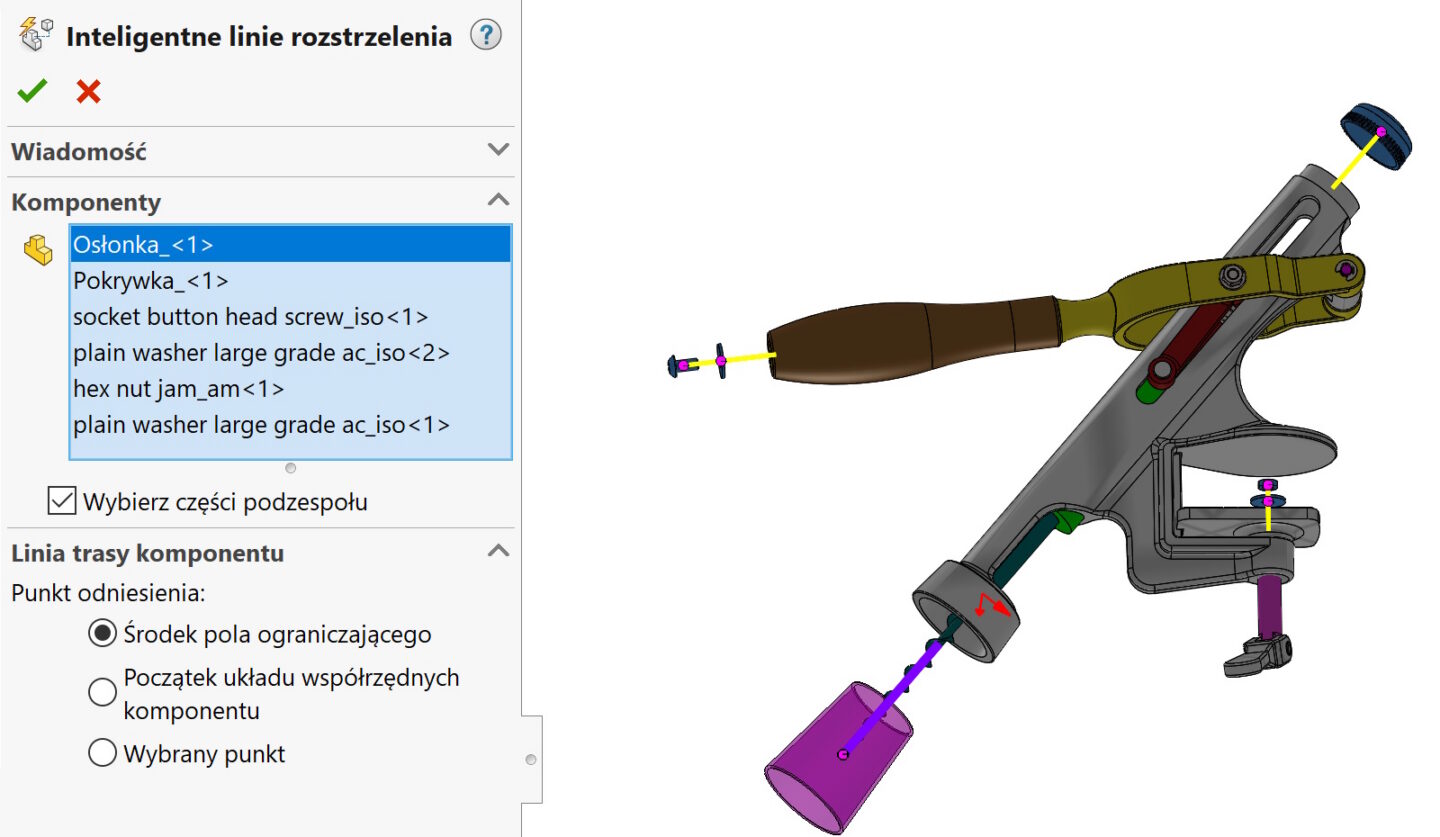

Po utworzeniu widoku rozstrzelonego w złożeniach, istnieje czasem potrzeba pokazania linii rozstrzelenia. Starszy typ linii nazwany jako Szkic linii rozstrzelenia działa bardzo słabo, w mojej ocenie ma sens jedynie po zaznaczeniu ścian cylindrycznych. Z kolei nowsze rozwiązanie, czyli Inteligentne linie rozstrzelenia działają dużo lepiej, ale nie idealnie. Co mam na myśli? Otóż w rozstrzeleniu poniżej...
