Ręczne kopiowanie opisów na rysunku to strata czasu i ryzyko błędów. Jeśli Twój model ma powtarzalne elementy, skorzystaj z Szyku notatek. To funkcja, która automatyzuje opisywanie detali, zachowując ich pełną spójność.

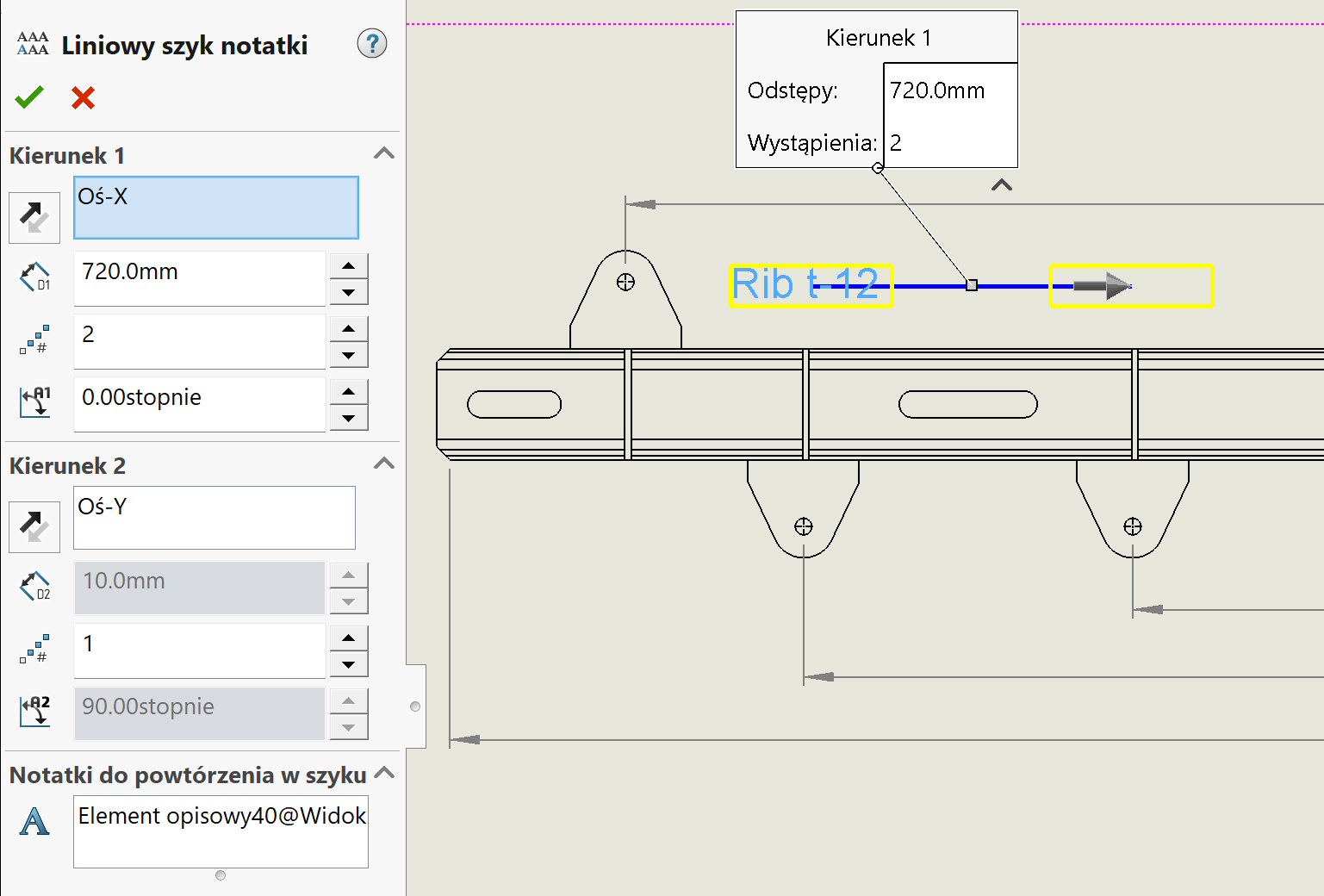

1. Liniowy szyk notatek

Idealny do opisów wzdłuż ram, profili czy rzędów żeber, ogólnie elementów rozmieszczonych liniowo.

• Jak to działa? Wybierasz notatkę, określasz kierunek (krawędź lub oś), wpisujesz liczbę wystąpień i odstęp (np. 720 mm).
• Zaleta: Notatki są rozmieszczone w szybki i regularny sposób, jest to idealna alternatywa dla ręcznie wstawianych lub kopiowanych notatek, które są następnie wyrównywane.

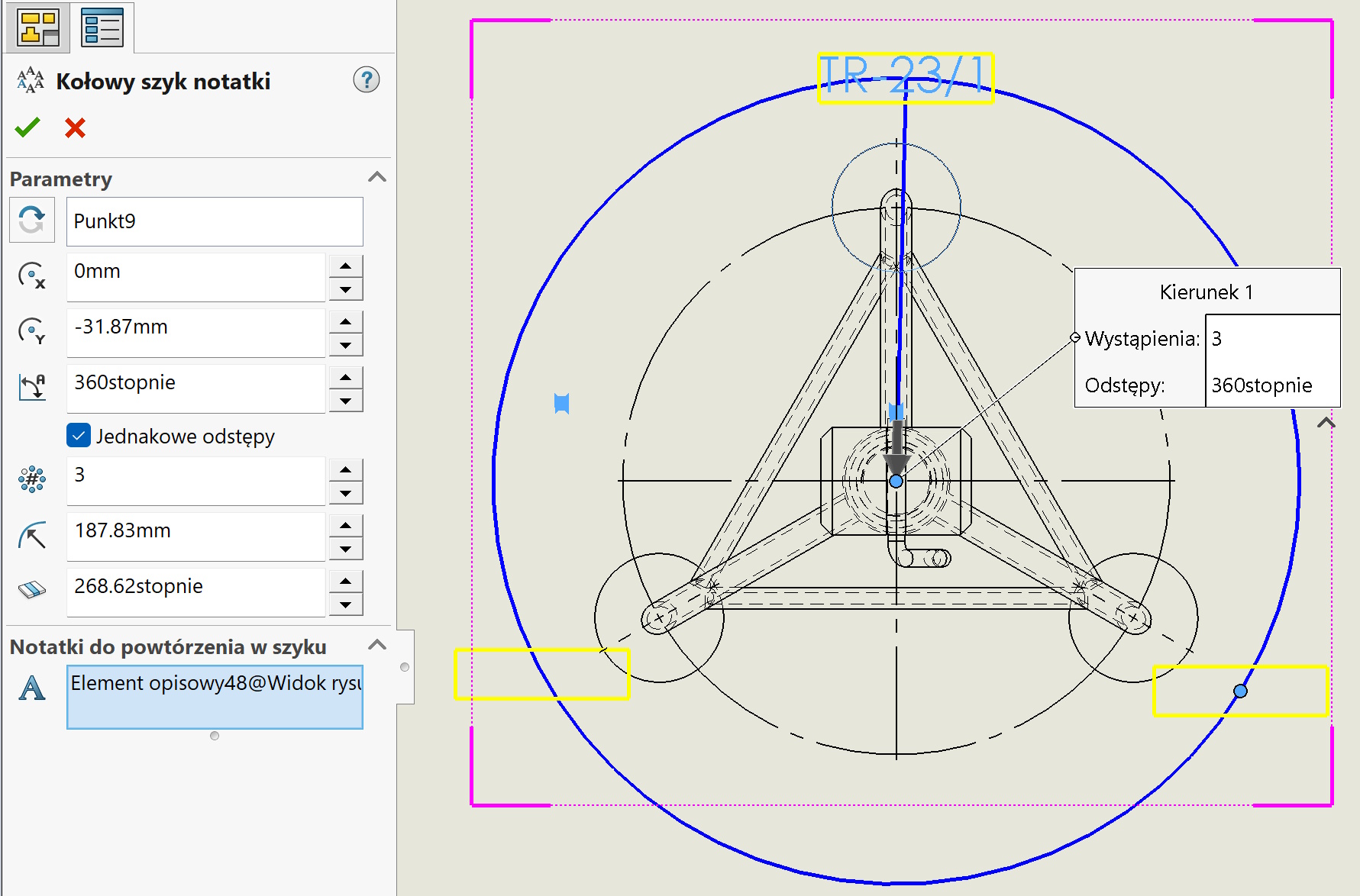

2. Kołowy szyk notatek.

Niezbędny przy kołnierzach, bębnach i konstrukcjach symetrycznych.

• Jak to działa? Wskazujesz punkt środkowy widoku, zaznaczasz opcję Jednakowe odstępy i określasz kąt (zazwyczaj 360°).
• Zaleta: Masz pewność, że opisy są rozłożone idealnie co do stopnia względem osi obrotu.Domyślny środek szyku to środek widoku rysunku. Aby zmienić środek szyku, należy użyć X środka i Y środka.
  UWAGA! Nie można edytować szyków notatek po utworzeniu, ale można edytować dowolną notatkę indywidualnie.


  ---

  Chcesz dowiedzieć się więcej o automatyzacji w na rysunkach SOLIDWORKS? Śledź kolejne wpisy!
