Ręczne kopiowanie opisów na rysunku to strata czasu i ryzyko błędów. Jeśli Twój model ma powtarzalne elementy, skorzystaj z Szyku notatek. To funkcja, która automatyzuje opisywanie detali, zachowując ich pełną spójność.
1. Liniowy szyk notatek
Idealny do opisów wzdłuż ram, profili czy rzędów żeber, ogólnie elementów rozmieszczonych liniowo.
- Jak to działa? Wybierasz notatkę, określasz kierunek (krawędź lub oś), wpisujesz liczbę wystąpień i odstęp (np. 720 mm).
- Zaleta: Notatki są rozmieszczone w szybki i regularny sposób, jest to idealna alternatywa dla ręcznie wstawianych lub kopiowanych notatek, które są następnie wyrównywane.
2. Kołowy szyk notatek.
Niezbędny przy kołnierzach, bębnach i konstrukcjach symetrycznych.

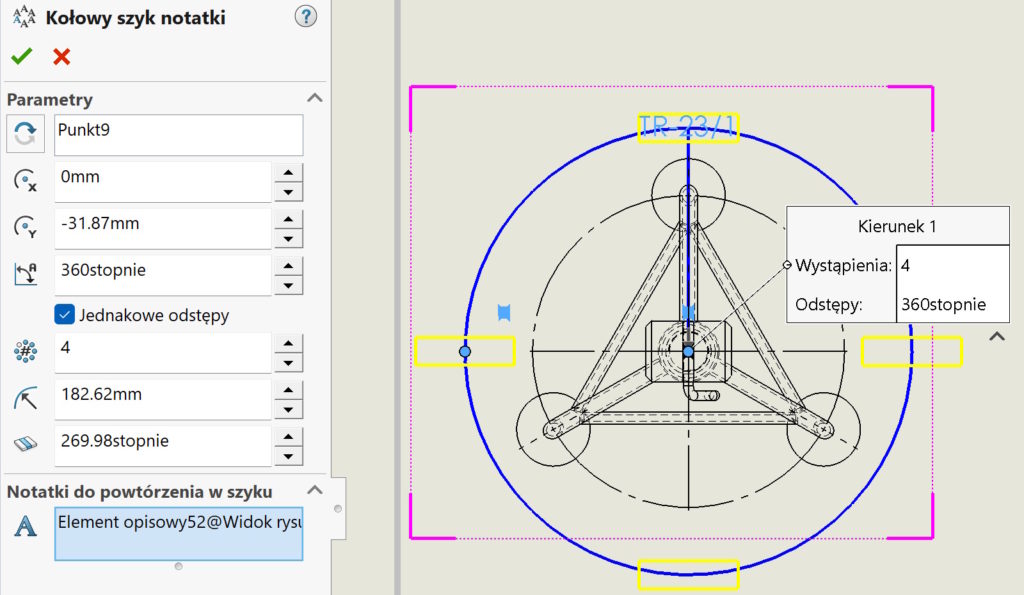

- Jak to działa? Wskazujesz punkt środkowy widoku, zaznaczasz opcję Jednakowe odstępy i określasz kąt (zazwyczaj 360°).
- Zaleta: Masz pewność, że opisy są rozłożone idealnie co do stopnia względem osi obrotu.Domyślny środek szyku to środek widoku rysunku. Aby zmienić środek szyku, należy użyć X środka i Y środka.
UWAGA! Nie można edytować szyków notatek po utworzeniu, ale można edytować dowolną notatkę indywidualnie.
Chcesz dowiedzieć się więcej o automatyzacji w na rysunkach SOLIDWORKS? Śledź kolejne wpisy!
