W projektowaniu narzędzi skrawających często pojawia się potrzeba sprawdzenia, jaki kształt uzyskamy podczas frezowania — jeszcze zanim przejdziemy do środowiska CAM. Choć SOLIDWORKS nie oferuje bezpośredniego narzędzia do symulacji obróbki w module CAD, istnieje sposób, by „podejrzeć” profil generowany przez narzędzie.
Kluczem jest tutaj polecenie Elementy sylwetki.
Dlaczego Sylwetka jest tak przydatna?

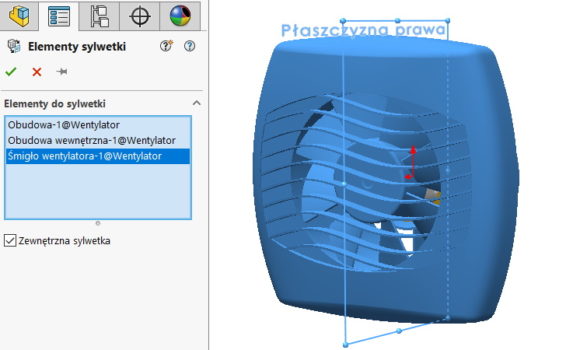

Sylwetka pozwala utworzyć szkic będący rzutem zewnętrznego obrysu modelu na wybraną płaszczyznę. W przypadku narzędzi skrawających — szczególnie frezów o złożonej geometrii — daje to możliwość przeanalizowania, jak wygląda przekrój narzędzia w różnych położeniach. Narzędzie to działa również w złożeniach!
Jak to działa?

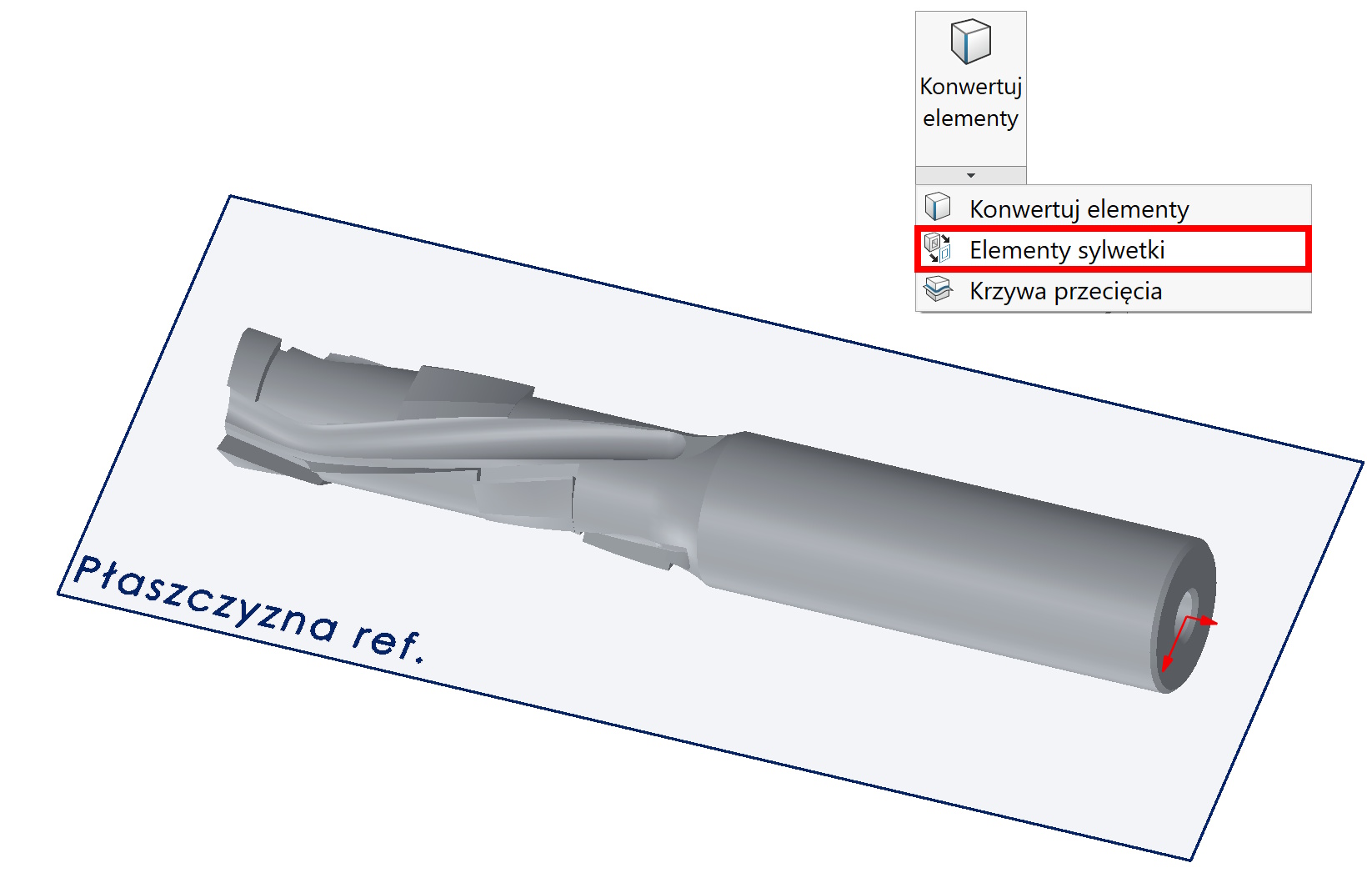

- Tworzysz dodatkową płaszczyznę w dowolnym położeniu względem narzędzia.

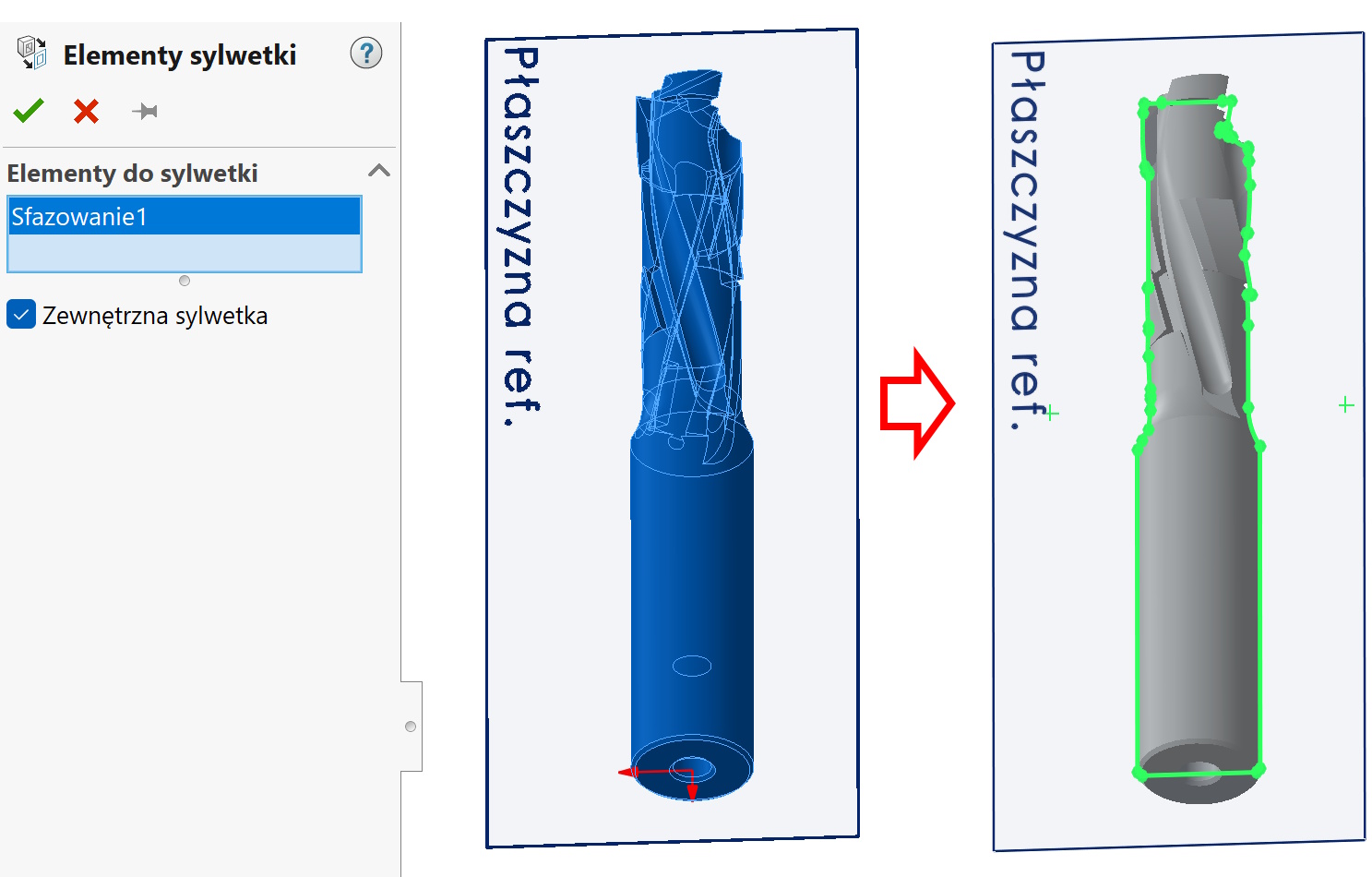

- Wchodzisz w szkic na tej płaszczyźnie i używasz operacji Elementy Sylwetki, aby uzyskać rzut zewnętrznego obrysu narzędzia.

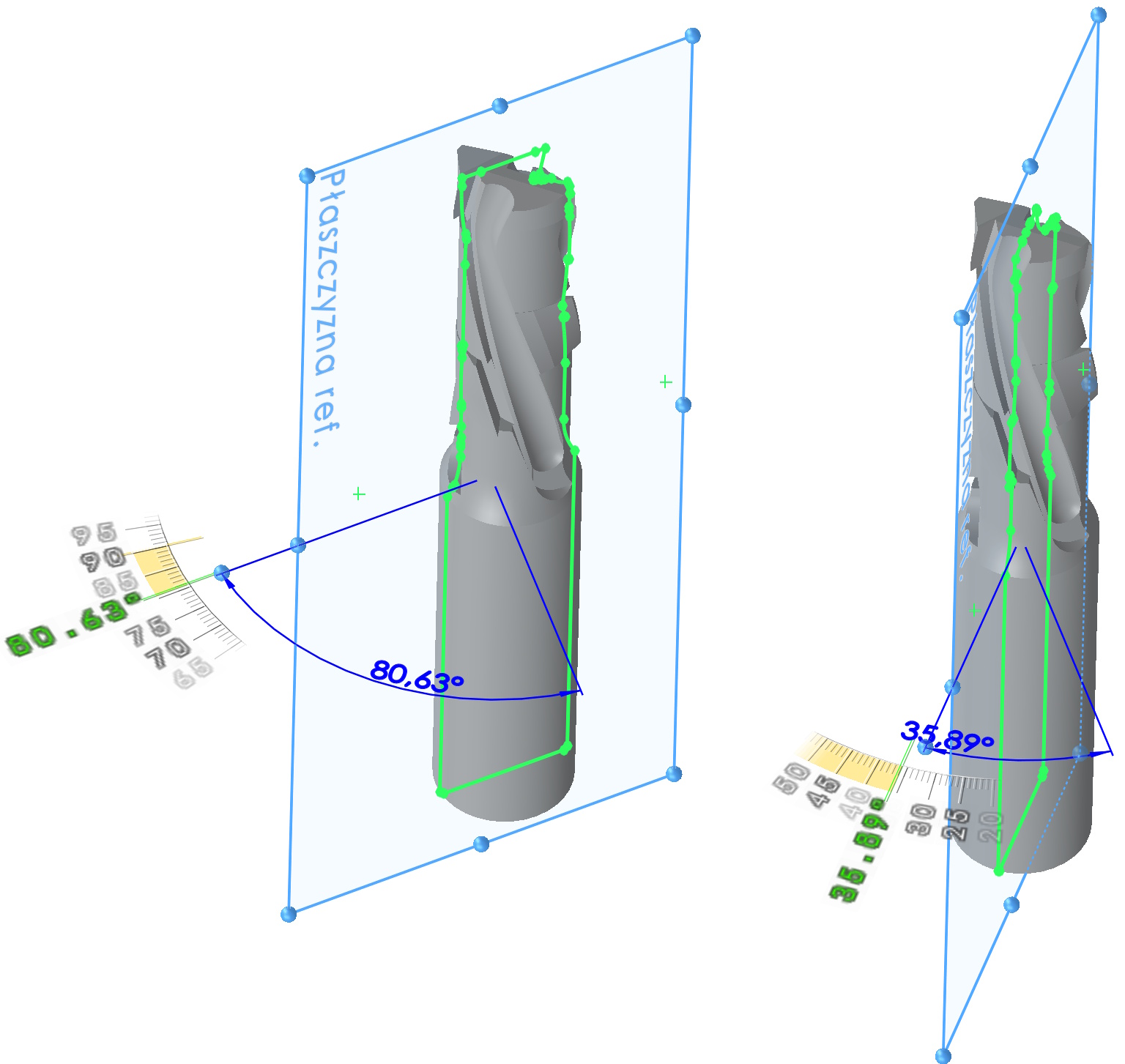

- Obracasz płaszczyznę o kolejny kąt i ponownie generujesz sylwetkę.
- Powtarzasz tyle razy, ile potrzebujesz.
W efekcie otrzymujesz serię szkiców pokazujących, jak zmienia się profil narzędzia w różnych położeniach — czyli jak „rysowałoby” ono materiał podczas obróbki.
Dlaczego to może być przydatne?
Sylwetka jest rzutem obrysu 3D na płaszczyznę. Jeśli tę płaszczyznę obracasz, to tak naprawdę obserwujesz, jak narzędzie wygląda z różnych kątów — a to pozwala przewidzieć kształt generowany podczas frezowania. To metoda trochę pośrednia, ale w pełni wykonalna i często wystarczająca na etapie projektowym.
Kiedy warto?
- Gdy projektujesz narzędzie i chcesz szybko ocenić jego zachowanie w materiale.
- Gdy potrzebujesz zweryfikować profil bez generowania ścieżek CAM.
- Gdy analizujesz narzędzia specjalne lub profilowe
Podsumowanie
Polecenie Elementy sylwetki w połączeniu z obracanymi płaszczyznami szkicu to prosty, ale bardzo skuteczny sposób na analizę kształtu generowanego przez narzędzie skrawające — i to w samym CAD. Choć wymaga kilku kroków i ręcznego powtarzania operacji, pozwala uzyskać praktycznie nieograniczoną liczbę przekrojów, a tym samym pełny obraz tego, jak narzędzie będzie pracować w materiale.
