W swojej pracy spotykam różne problematyczne sytuacje, których rozwiązanie bywa proste lub skomplikowane.

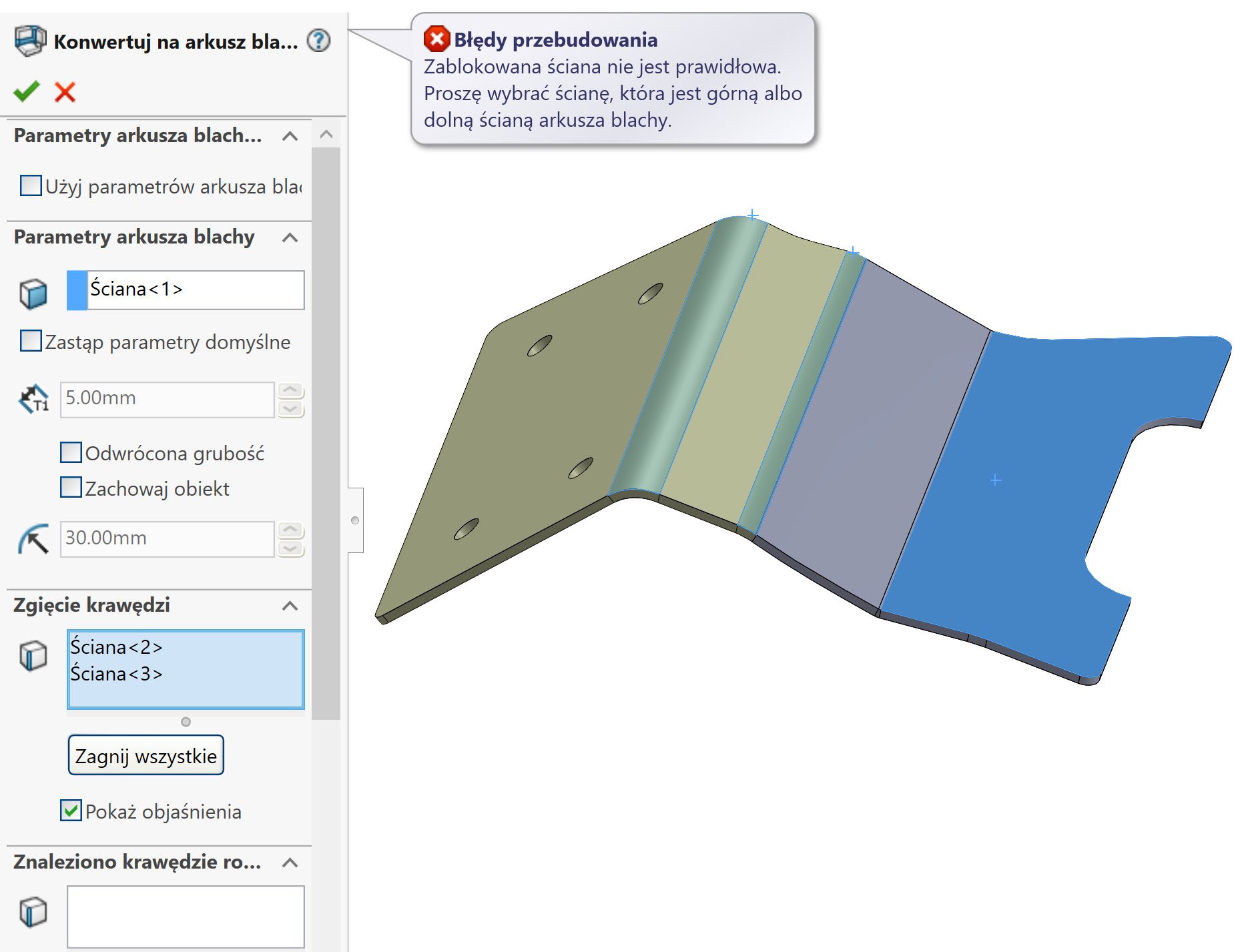

Weźmy pod uwagę blachę. Na pierwszy rzut oka wygląda normalnie. Jednak żadną metod nie można jej przekonwertować na blachę.
Przedstawiam dwa rozwiązania problemu, oba są skuteczne, ale żadne nie jest idealne.

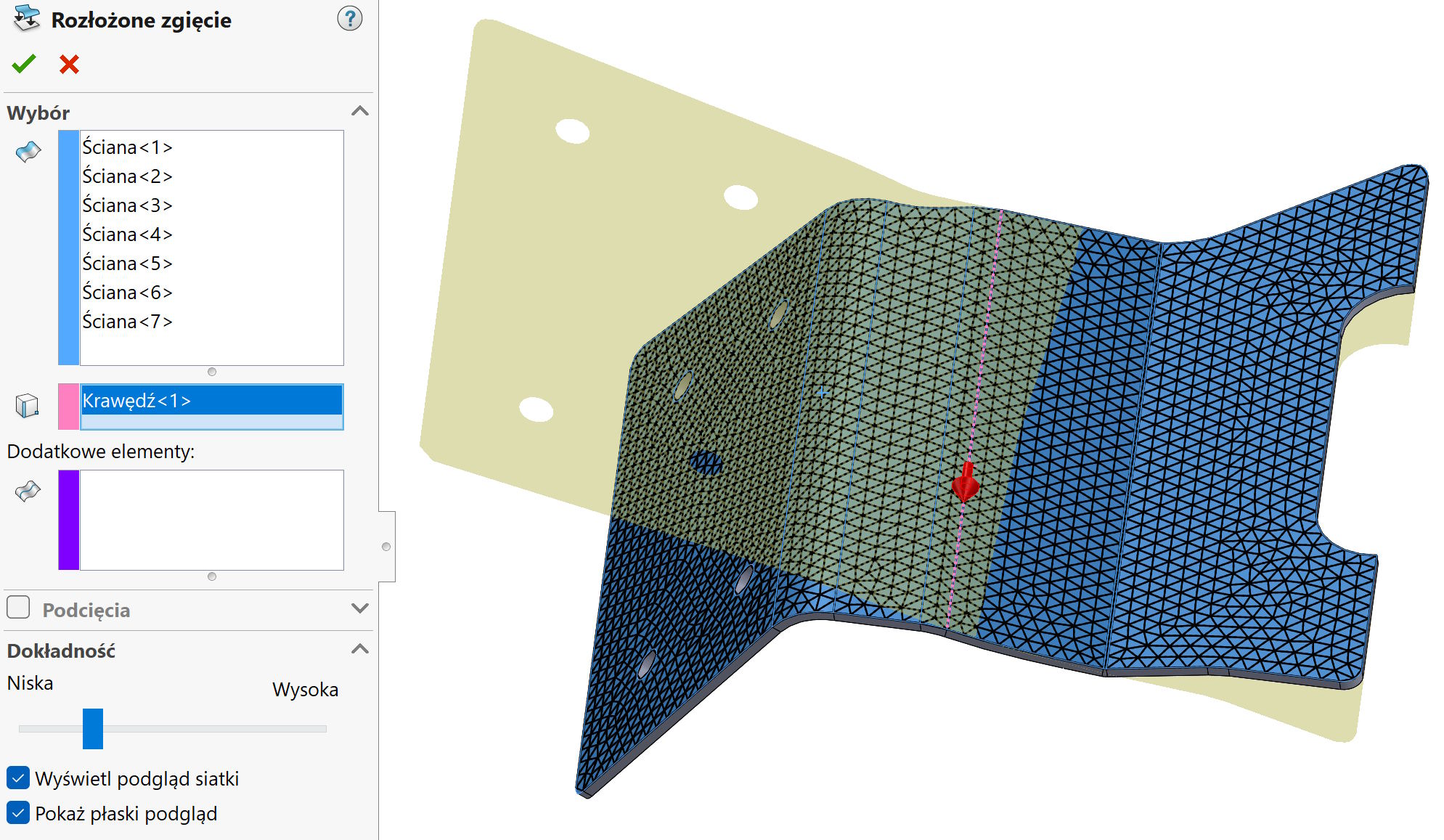

1. Posiadacze pakietu Premium (oraz Ultimate – bo to Premium plus rozwiązania chmurowe) mogą użyć polecenia Spłaszczenie powierzchni.
UWAGA! Narzędzie działa skutecznie, nawet w przypadku swobodnych powierzchni, lecz nie ma tu mowy o przeliczeniu naddatku za pomocą współczynnika k. Więc możesz dość szybko wygenerować płaski DXF, ale nie zdziw się, że nie będzie to idealnym rozwinięciem.
2. Rozwiązanie zdecydowanie bardziej czasochłonne to podział modelu na kilka części. Kryterium podziału jest wyodrębnienie obszarów, które dają się przekonwertować na blachę i tych niekonwertowalnych.

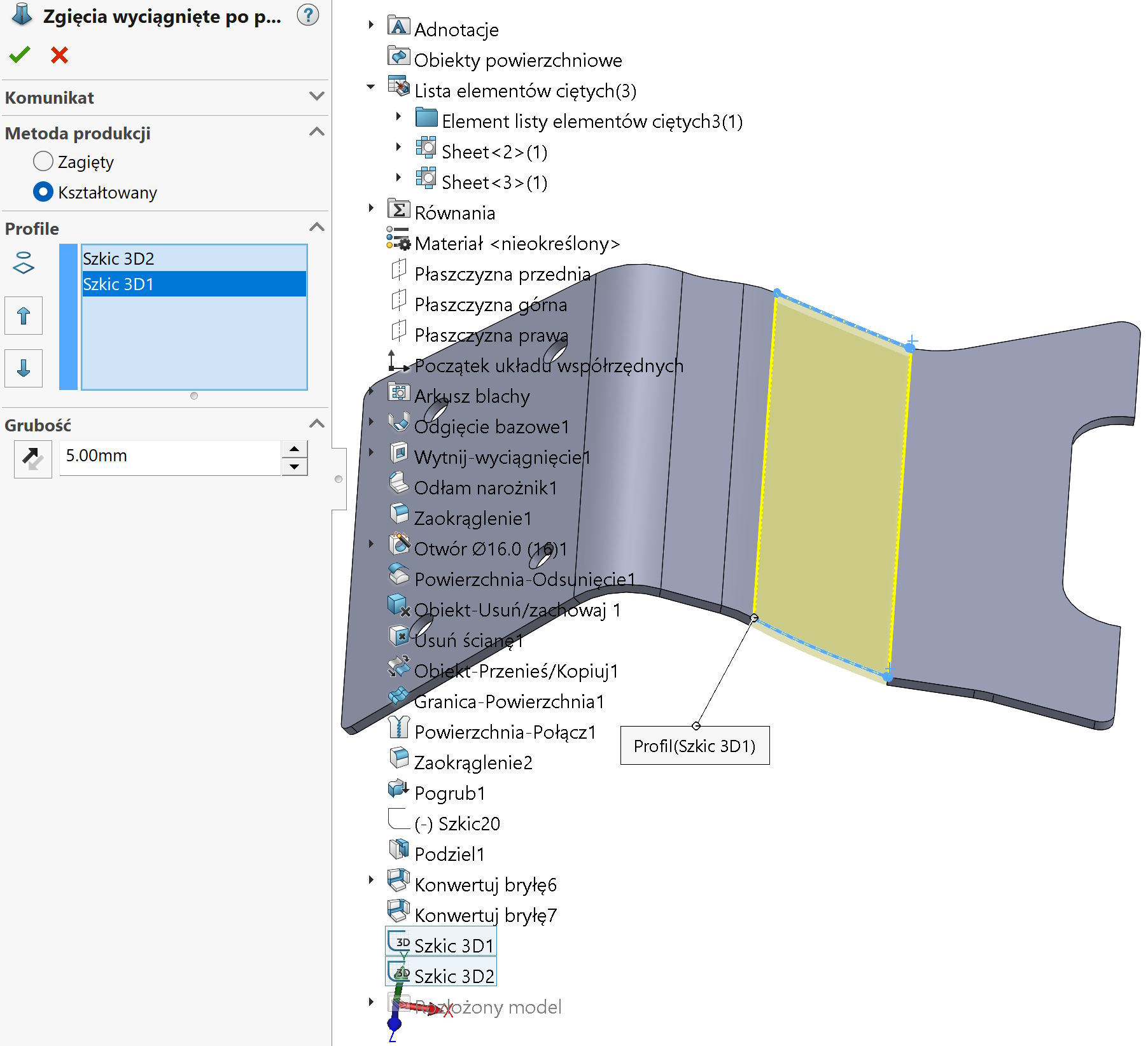

Po podzieleniu obiektu na trzy części, dwie z nich (skrajne) konwertuję na blachę. Środkowa, która była delikatnie skręcona, a więc nie posiadała ściany płaskiej, została odtworzona Zgięciem wyciągniętym po profilach. Wcześniej krawędzie po obu stronach zostały skonwertowane do szkicu 3D (dwukrotnie – wymagane są dwa profile).

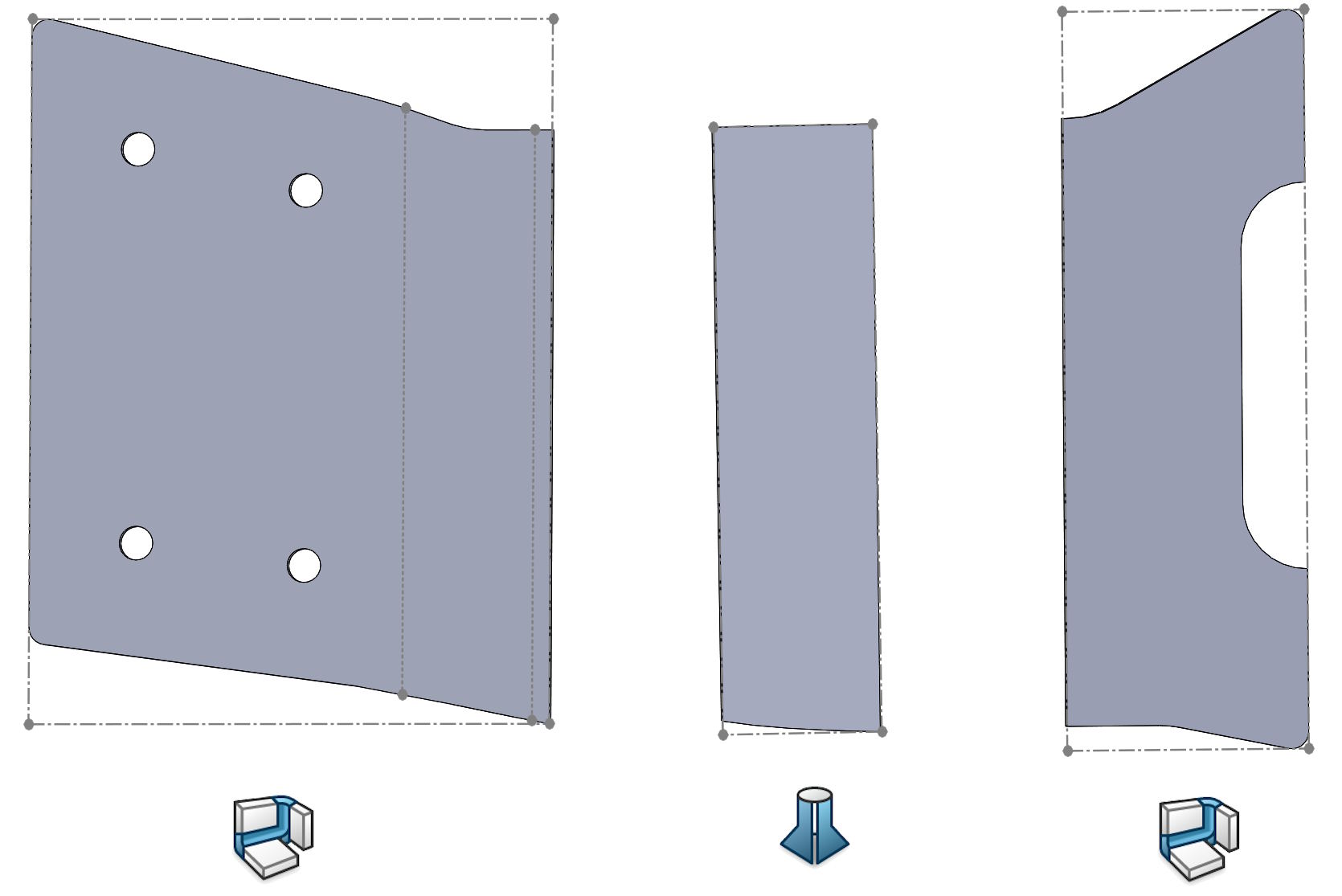

W ten sposób uzyskujemy trzy oddzielne arkusze blachy.
Możesz je teraz posklejać w zewnętrznym programie 2D lub bezpośrednio w SOLIDWORKS. Przy czym pamiętaj, że w jednym momencie możesz rozłożyć wyłącznie jeden arkusz. Więc trzeba każdy rozłożyć, skonwertować do szkicu płaskiego, wyciąć ten szkic i posklejać razem!
