Modele powierzchniowe – zwłaszcza będące wynikiem konwersji skanu – mogą zawierać różnego rodzaju zniekształcenia. Można je podzielić na globalne oraz lokale (o mniejszym rozmiarze). Jak naprawić zniekształcenie lokalne? Wszystko zależy od stopnia deformacji oraz układu krawędzi otaczających ścian. Generalnie najprościej i najszybciej byłoby skorzystać z operacji Usuń ścianę. Po zaznaczeniu ściany lub ścian wybieramy Usuń...

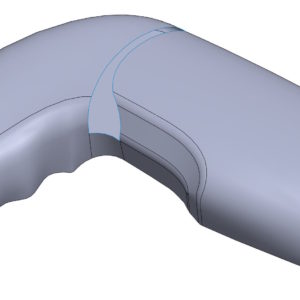

Naprawiasz pliki importowane? A może obrabiasz skany 3D lub po prostu modelujesz powierzchniowo? Na pewno może się zdarzyć sytuacja, kiedy najbardziej oczywista operacja zawodzi. Poznaj przyczynę. Wypełnienie powierzchni służy do łatania otworów w powierzchniach. Domyślnym typem wyrównania co prawda jest Kontakt, ale zmieniam na Styczne (do wszystkich). Niestety w omawianym przykładzie operacja nie działa! W...
Otwierając pliki importowane z innych systemów niż SOLIDWORKS mogą pojawić się błędy. Ilość oraz rodzaj błędów zależy od szeregu czynników. Na przykładzie modelu przerwą pokaże Ci, jak działa automat i jaki efekt uzyskasz ręcznie naprawiając problem. Napraw przerwę odnajdziesz w oknie Diagnostyki importu po kliknięciu prawym przyciskiem na Odstęp. Polecenie owszem naprawiło błąd, ale jakość powstałej...
W plikach importowanych wielokrotnie zdarzają się błędy. Są to różnego rodzaju nieprawidłowości, np. nieprawidłowa ściana, błędy topologii, przerwy itp. Część z nich możesz naprawić podczas diagnostyki importu, ale nie ma reguły ile oraz jakie typy błędów. Czasem część błędów udaje się naprawić, ale pojawiają się inne… Natomiast dziś chciałem zwrócić uwagę jeszcze na inną sytuację....
W modelowaniu zaawansowanych kształtów używamy różnych skutecznych technik. Jednak nie zawsze można używać zamiennie różnych operacji SOLIDWORKS. Przykładem jest rysownie na powierzchni, gdzie potrzeba narysować coś dookoła. Ma to zastosowanie w projektowaniu butelek, w obróbce skanowanych elementów, w naprawianiu zaokrągleń (poprzez wypełnienie powierzchnią) i wielu innych obszarach. Jeżeli narysujesz szkic na płaszczyźnie i wykonasz Rzut...
Wyciągnięcie powierzchni to odpowiednik operacji Wyciągnięcie dodania/bazy z modelowania bryłowego. Pozwala wyciągać powierzchnię ze szkicu w dwóch kierunkach. Natomiast mniej znaną funkcjonalnością Wyciągnięcia powierzchni jest możliwość utworzenia wyciągnięcia na istniejącej powierzchni ze ściany. Możesz wyciągać ścianę planarną po zaznaczeniu z ALT lub ściany 3D. W przypadku ścian nieplanarnych należy pamiętać o wektorze kierunku, którym może...
Różne funkcje w SOLIDWORKS znajdują różne zastosowania. Rozejście promieniowe powierzchni głównie służy do tworzenia powierzchni i ścian podziału w formach. Ale znajduje również mniej typowe zastosowanie, np. do wykonania kształtu zdeformowanej podkładki. Operację tą możesz oczywiście stosować według uznania, pamiętaj jednak, że standardowo nie znajduje się ona na karcie Powierzchnie. Możesz więc ją dodać...
