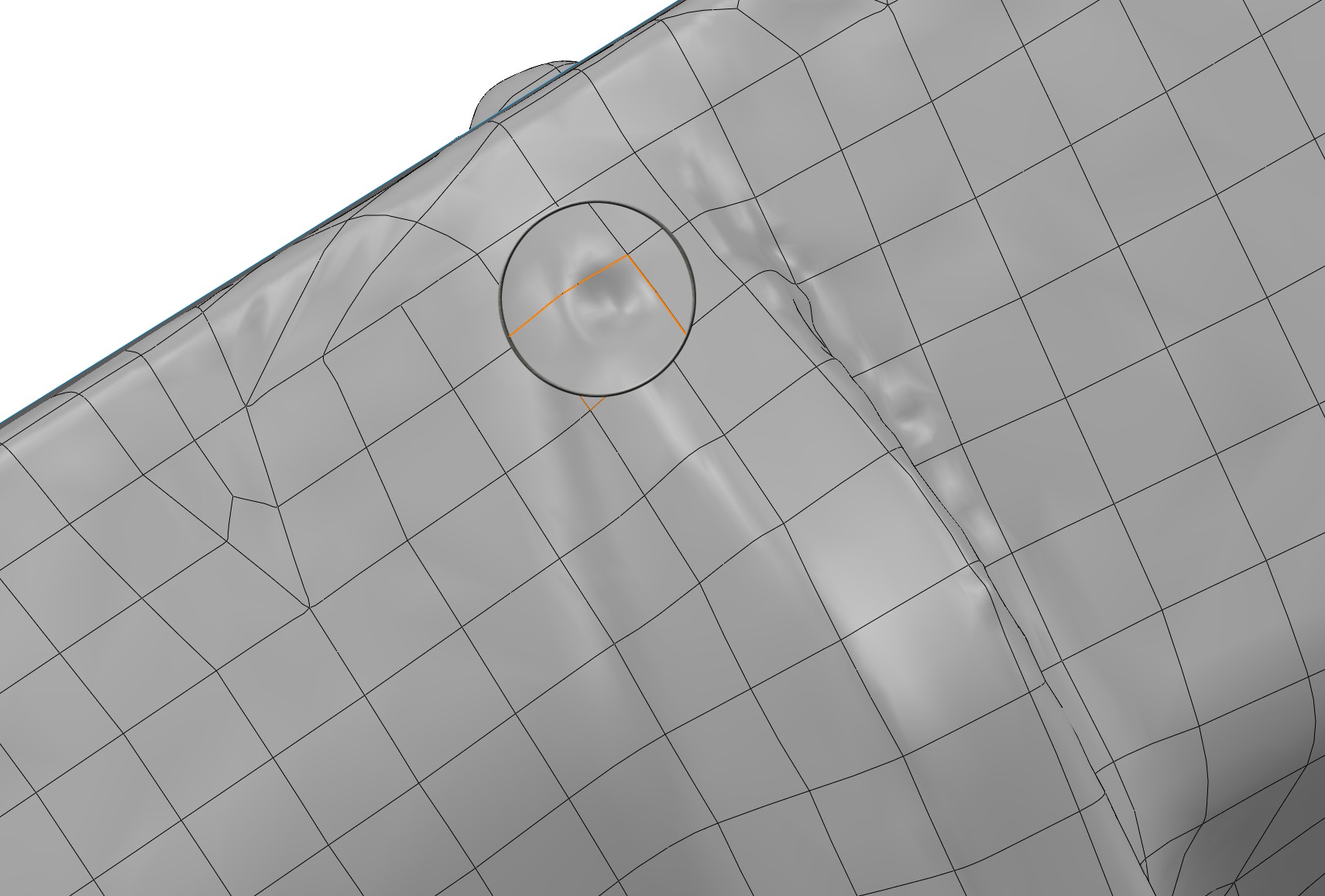

Modele powierzchniowe – zwłaszcza będące wynikiem konwersji skanu – mogą zawierać różnego rodzaju zniekształcenia. Można je podzielić na globalne oraz lokale (o mniejszym rozmiarze).

Jak naprawić zniekształcenie lokalne?

Wszystko zależy od stopnia deformacji oraz układu krawędzi otaczających ścian.

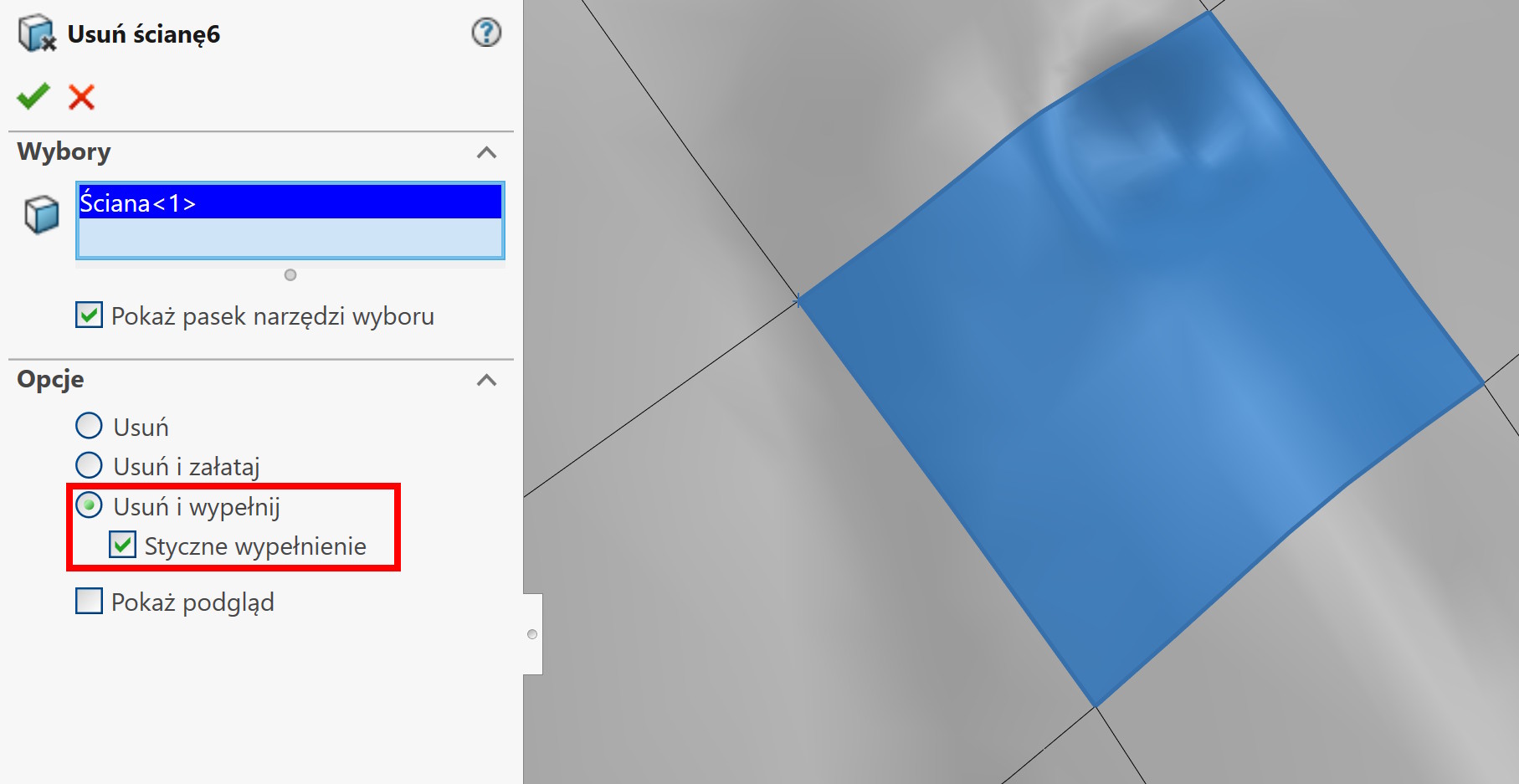

Generalnie najprościej i najszybciej byłoby skorzystać z operacji Usuń ścianę. Po zaznaczeniu ściany lub ścian wybieramy Usuń i wypełnij > Styczne wypełnienie.

Polecenie zadziałało poprawnie, jednak po zatwierdzeniu widoczna jest jeszcze mała deformacja.

Dlaczego?

Ponieważ naprawiane zniekształcenie wychodziło poza obszar usuniętej ściany!

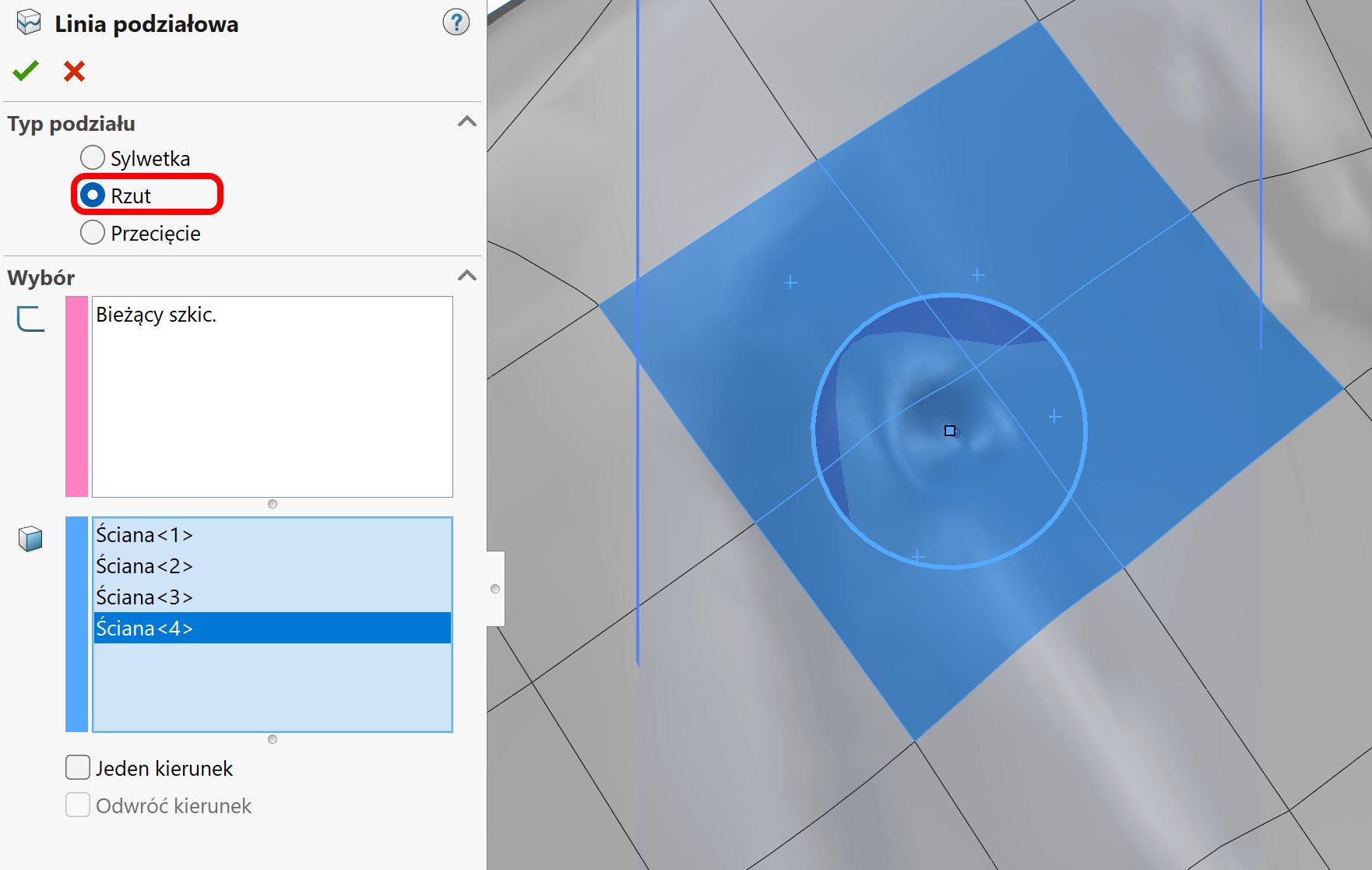

W związku z tym lepszym rozwiązaniem będzie utworzenie Linii podziałowej – czyli dodatkowej krawędzi okalającej deformację. Szkic możesz narysować na wstawionej płaszczyźnie (np. równoległej do ekranu) lub Splajnem na powierzchni. Postaraj się obrysować to miejsce z pewnym zapasem.

Po wstawieniu Linii podziałowej powtórz krok z Usuwaniem ściany.

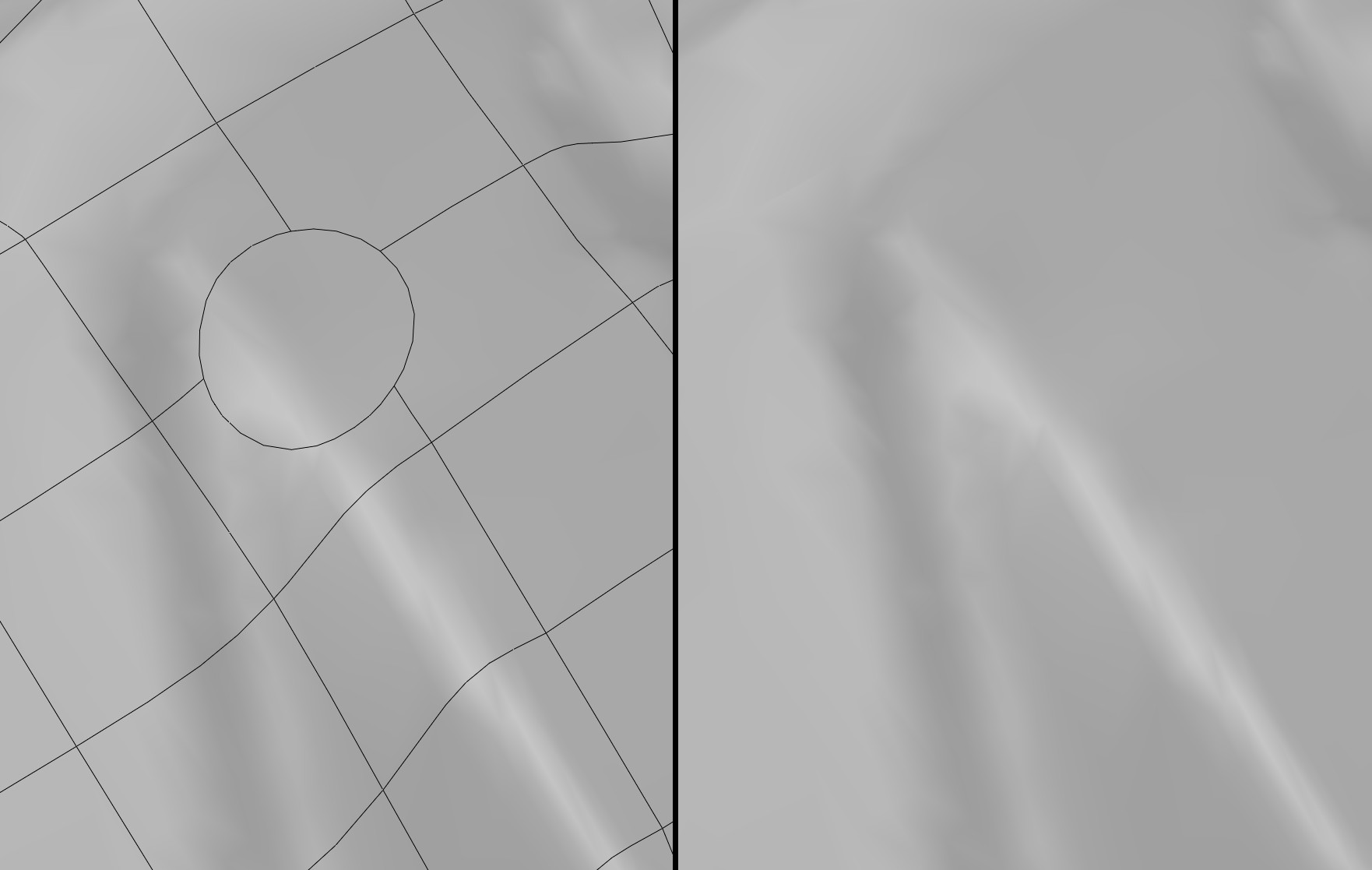

Jak widać efekt jest doskonały!
