mirror sketch, and the first scaling dimension

Today I will write about the little one, but a significant thing during sketching.

Jeżeli narysujesz dowolny kształt a następnie dodasz pierwszy wymiar – całość szkicu zostanie proporcjonalnie przeskalowana do tego wymiaru. Solidworks works in this way from the version 2014 And this is a very nice feature.

Now imagine the situation, that we draw half of the contour for it, by następnie odbić go lustrem.

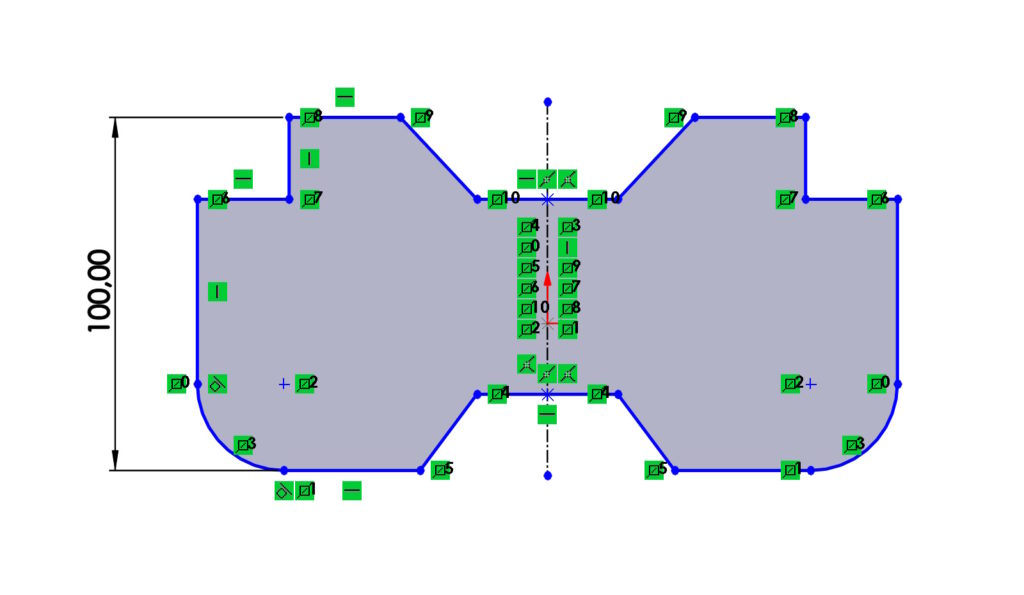

ATTENTION! W takiej sytuacji należy dodać chociaż jeden wymiar w celu przeskalowania szkicu! W przedmiotowej sytuacji linia przed zwymiarowaniem miała długość niespełna 31mm. Po zmianie wymiaru cały szkic powiększył się proporcjonalnie i teraz linia ma długość 500mm.

Po odbiciu lustrem dodajemy pozostałe, ale równie dobrze możesz to zrobić wcześniej.

A teraz dla kontrastu drugi przypadek. Przed odbiciem nie dodano żadnego wymiaru. Po odbiciu lustrem dodajemy identyczny wymiar równy 500mm i okazuje się, że zmienia się długość wyłącznie tej linii a nie całości szkicu.

Dlatego kolejność w takim przypadku ma znaczenie! remember, that e.g.. dodanie zaokrąglenia w szkicu również jest jednoznaczne z dodaniem pierwszego (skalującego) wymiaru.
