Future Version Components (FVC) — co to jest?

W SOLIDWORKS istnieje mechanizm, który pozwala otworzyć złożenie zapisane w nowszej wersji programu — nawet jeśli pracujesz na starszej wersji.
To właśnie Future Version Components (FVC).

Zasada w SOLIDWORKS zawsze była twarda – nie można zapisać pliku wstecznie. Np. pliku utworzonego w wersji 2021 nie dało się otworzyć w wersji 2020.

Od wersji 2013 wprowadzono jednak technologię FVC, która umożliwia „wsteczną kompatybilność” o jeden rok (UWAGA! W starszej wersji wymagany Service Pack 5).

W praktyce wygląda to tak:

• Jeśli używasz SW 2023 (SP5), możesz otworzyć plik z SW 2024.

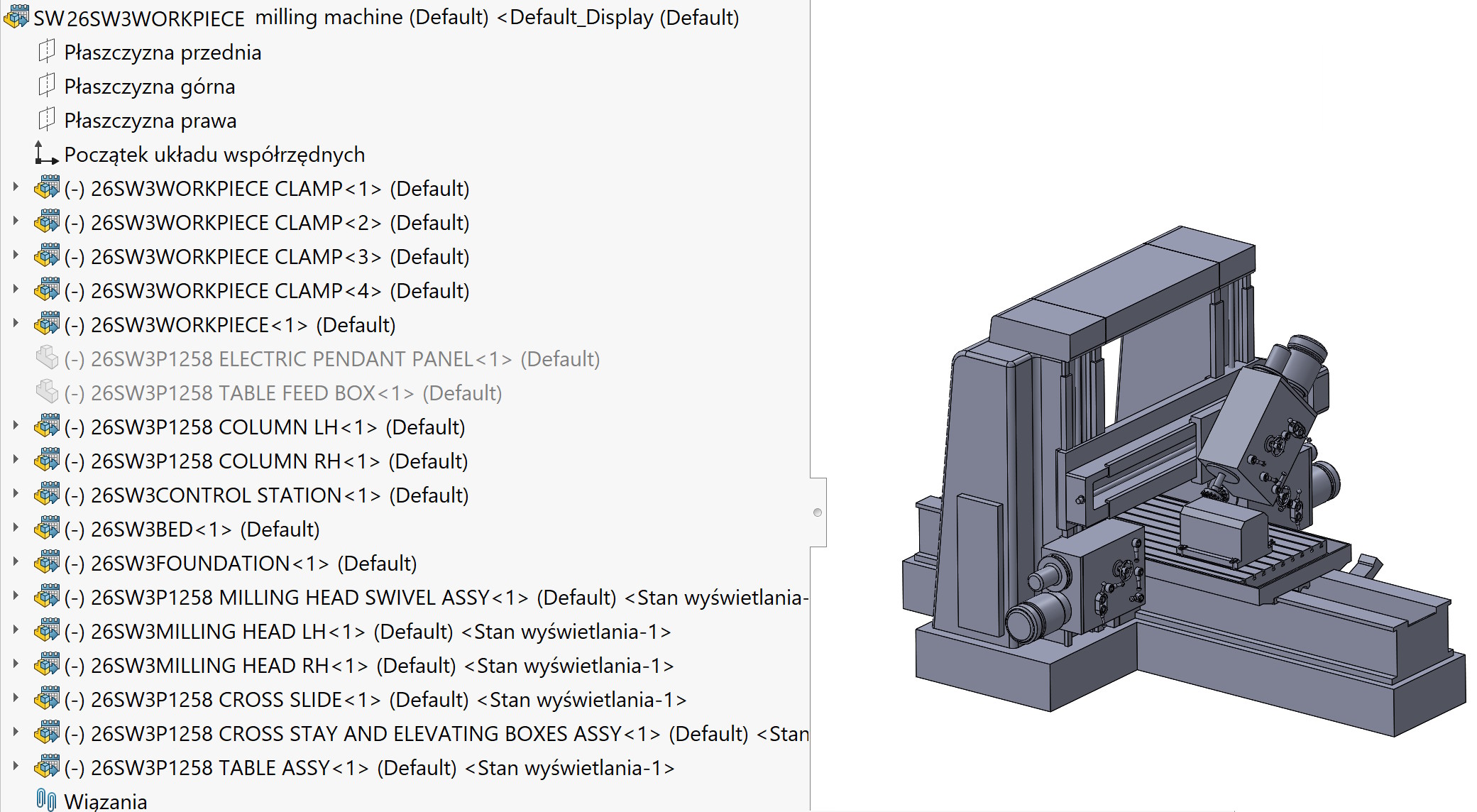

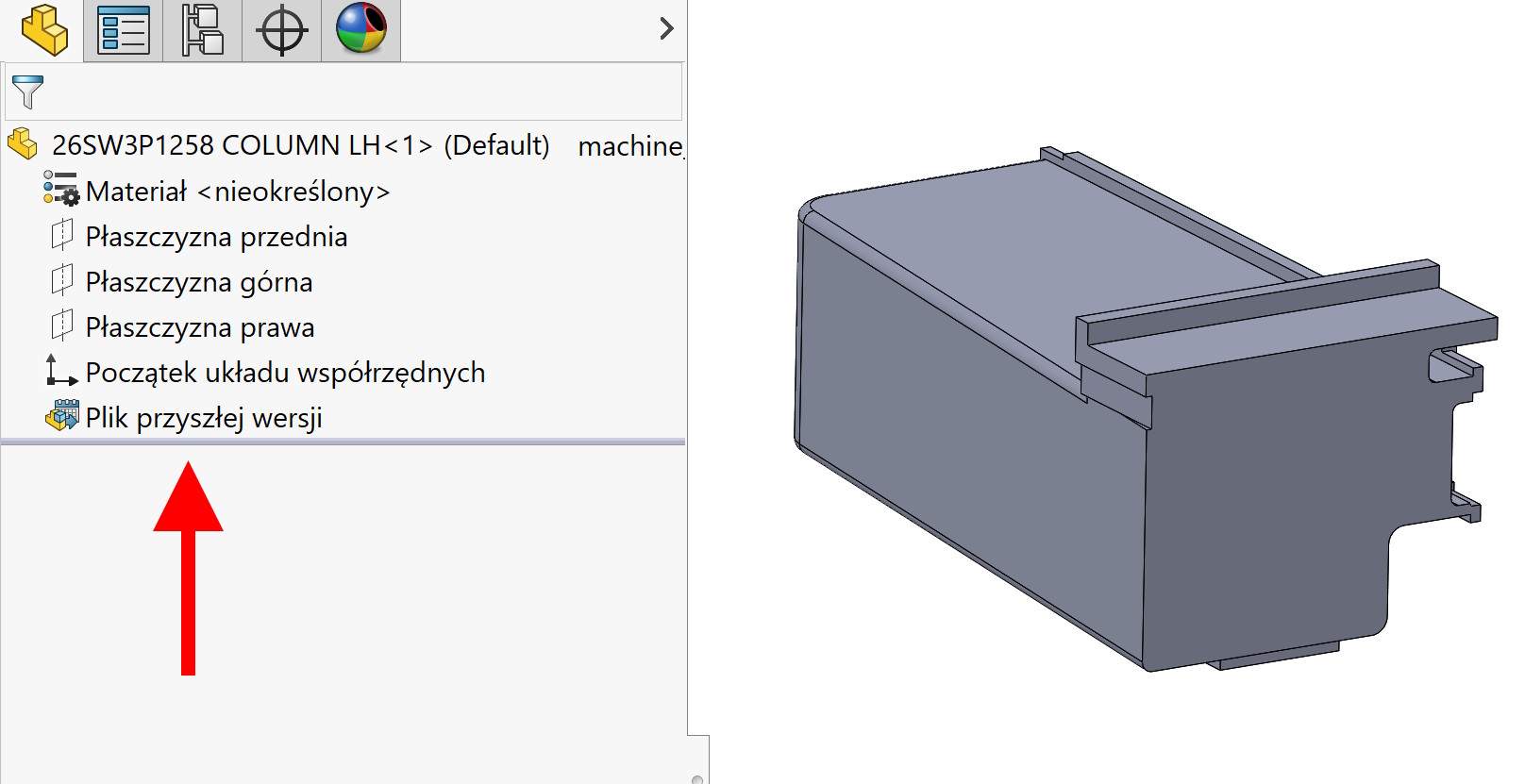

• Model ten pojawi się w Twoim drzewie operacji właśnie jako Plik przyszłej wersji (ang. Future Version Component).

Kiedy otwierasz nowszą część w starszym programie:

• Tracisz historię operacji: Nie widzisz szkiców ani parametrów.
• Dostajesz bryłę: Widzisz geometrię, którą możesz mierzyć i dodawać do niej nowe operacje.
• Brak edycji źródła: Nie możesz wrócić do szkicu, który stworzył kolega w nowszej wersji, ponieważ Twój (starszy) silnik nie rozumie „instrukcji”, jakimi ten model został zbudowany.



Cecha	Future Version Component (FVC)	Zwykły Import (np. STEP, IGES, x_t)
Typ modelu	„Dumb Solid” (brak historii operacji)	„Dumb Solid” (brak historii operacji)
Źródło pliku	Nowsza wersja SOLIDWORKS (np. plik 2024 w wersji 2023)	Dowolny system CAD (Catia, Inventor, Rhino itp.)
Właściwości dostosowane	Zachowane (Masa, Materiał, Opis, numery ERP)	Często tracone (wymagają ręcznego uzupełnienia)
Wiązania w złożeniu	Stabilne (zachowuje ID ścian, co ułatwia wiązania)	Ryzykowne (po podmianie pliku wiązania często „pękają”)
Aktualizacja	Automatyczna (możliwość odświeżenia po zmianie oryginału)	Ręczna (wymaga ponownego importu i zastąpienia pliku)
Możliwość edycji	Direct Editing / FeatureWorks	Direct Editing / FeatureWorks
Wymagania	Wymagany Service Pack 5 starszej wersji	Brak specjalnych wymagań



SOLIDWORKS nie potrafi odczytać drzewa operacji z przyszłej wersji — format pliku zmienia się co roku.

Dlatego komponent:

• nie ma FeatureManagera,
• nie ma szkiców,
• nie ma historii,
• nie ma parametrów,
• jest jedną „głuchą” bryłą.

To dokładnie to samo, co import STEP/IGES bez FeatureWorks.



Co możesz zrobić z FVC w złożeniu?

Możesz:

• wstawiać komponenty,
• dodawać wiązania,
• mierzyć,
• tworzyć przekroje,
• generować rysunki,
• używać w symulacjach (z ograniczeniami),
• używać w BOM.

Nie możesz:

• edytować części,
• zmieniać wymiarów,
• przebudować operacji,
• wejść do szkiców.



Zapis wstecz, co się zmieniło?

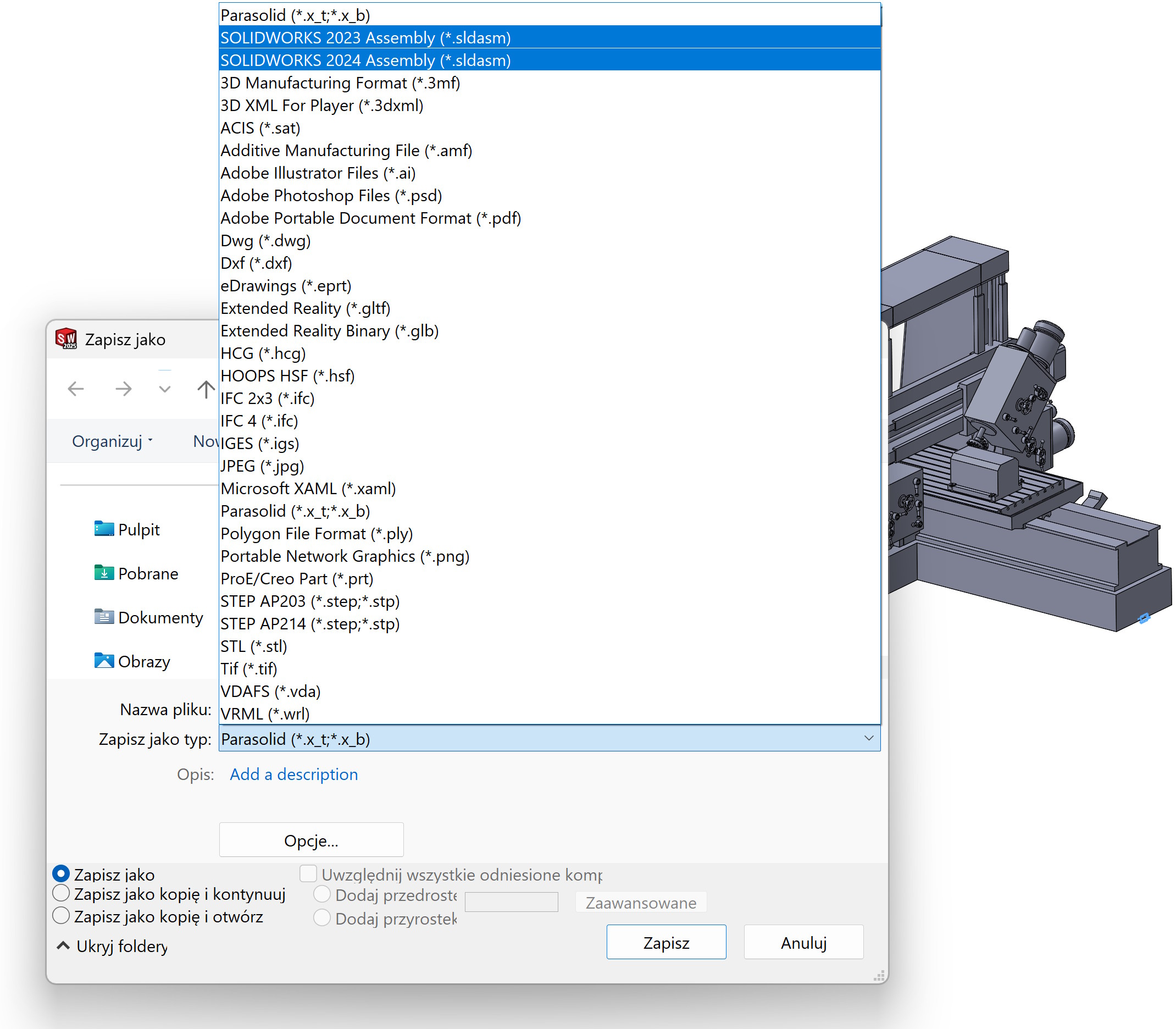

Zasadę, o której pisałem na wstępie zmieniono rok temu, od kiedy pojawiła się opcja zapisu do dwóch wersji wstecz. Czyli z wersji 2025 można zapisać pliki do 2024 oraz 2023 z zachowaniem całej struktury i pełną edycją.
