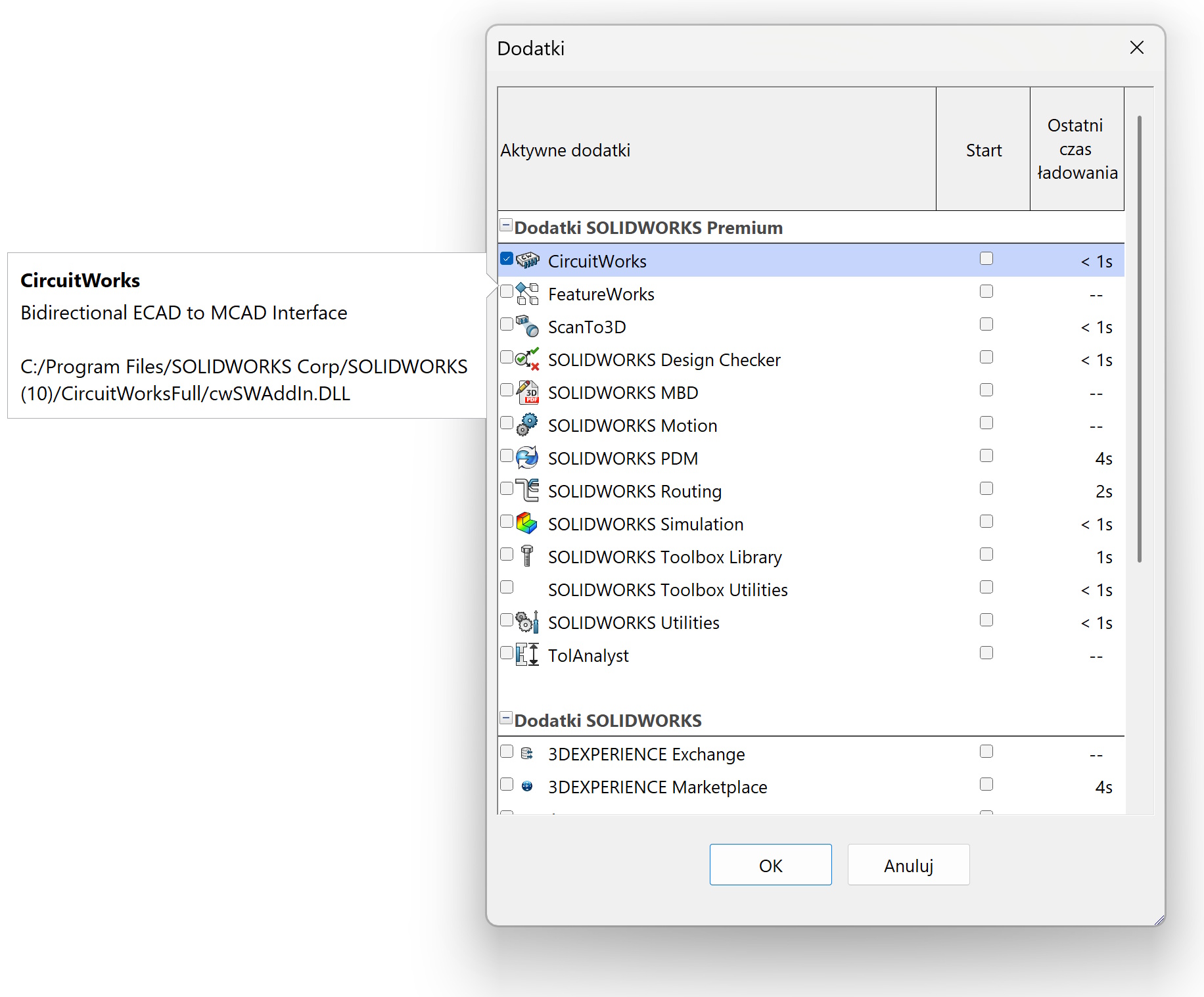

CircuitWorks to dodatek dostępny w pakietach od SOLIDWORKS Professional wzwyż, który pełni rolę mostu między projektowaniem mechanicznym a elektronicznym. Nie zastępuje narzędzi ECAD, ale pozwala na sprawną wymianę danych między zespołami, eliminując ręczne odtwarzanie PCB w 3D.

Do czego służy CircuitWorks?

• importuje projekty PCB z popularnych systemów ECAD do SOLIDWORKS,

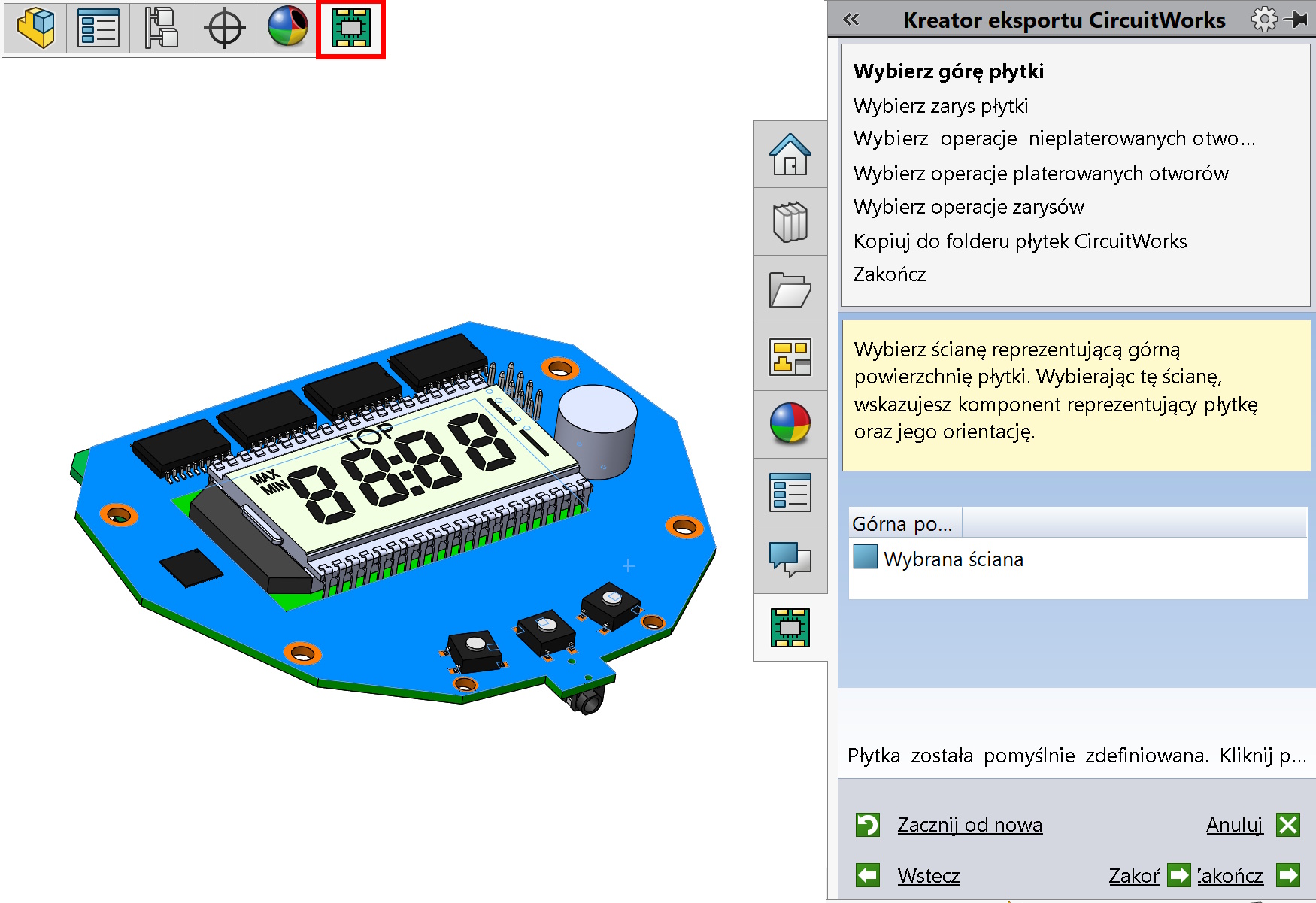

• eksportuje zmiany z modelu 3D z powrotem do ECAD,

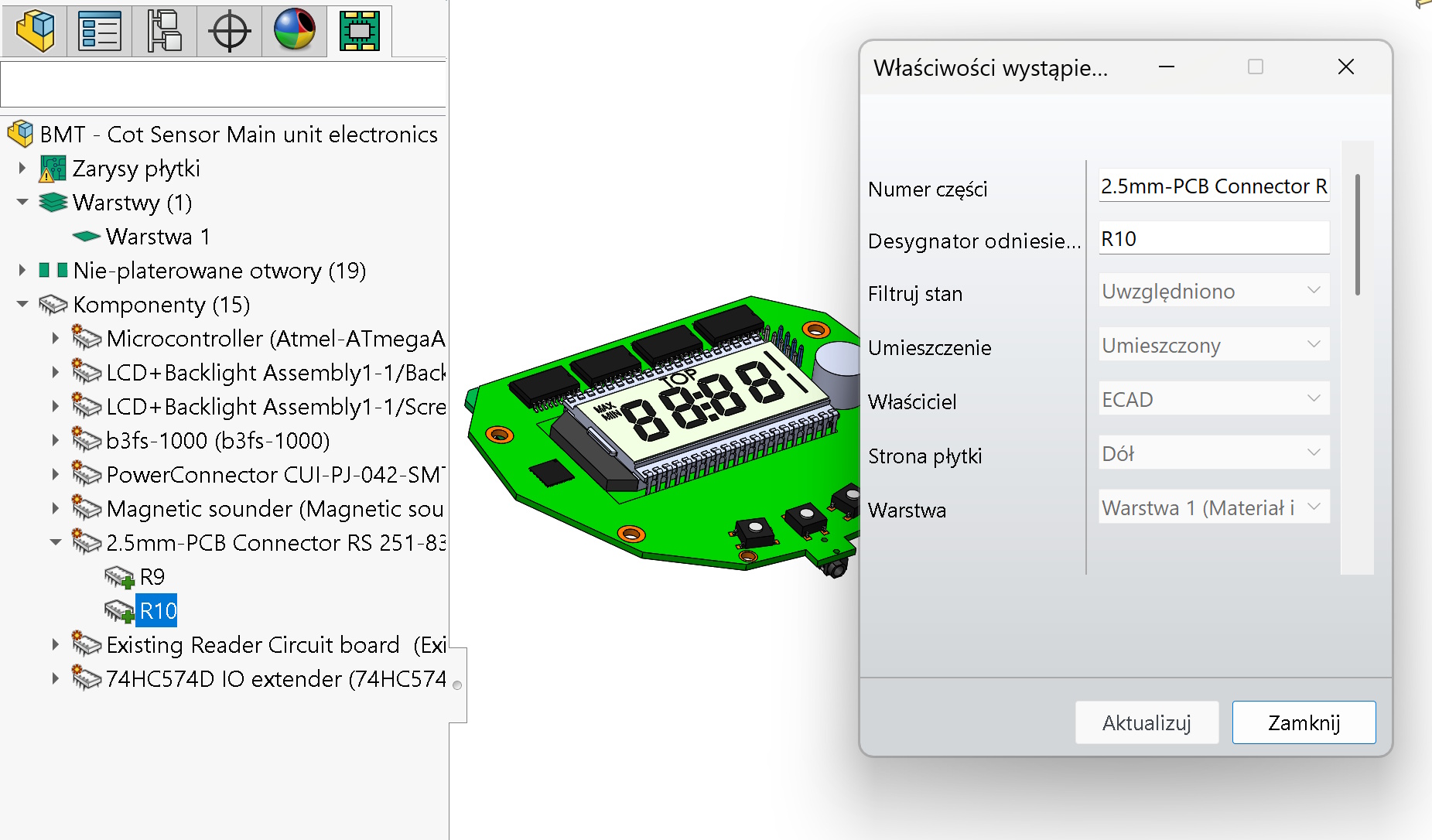

• tworzy modele płytek, otworów, warstw i komponentów na podstawie danych z projektu,
• umożliwia analizę kolizji, dopasowanie obudowy i weryfikację montażu,
• wspiera procesy mechatroniczne, gdzie mechanika i elektronika muszą być projektowane równolegle.

Dlaczego warto go używać?

CircuitWorks znacząco skraca komunikację między działami i redukuje liczbę iteracji projektowych. Zamiast wymieniać się rysunkami czy zrzutami ekranu, zespoły pracują na spójnych danych, co zmniejsza ryzyko błędów i przyspiesza cały proces.
To narzędzie szczególnie przydatne przy projektowaniu obudów, urządzeń elektronicznych oraz wszędzie tam, gdzie PCB musi idealnie współgrać z modelem mechanicznym.

Dla mnie jest to szczególnie cenne narzędzie, ponieważ projektując obudowy pod różnego rodzaju elektronikę, wymieniam dane z elektronikami.
