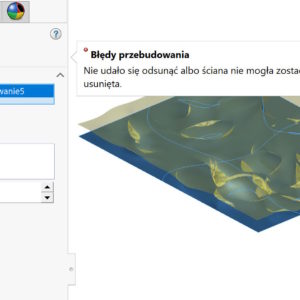

W plikach importowanych wielokrotnie zdarzają się błędy. Są to różnego rodzaju nieprawidłowości, np. nieprawidłowa ściana, błędy topologii, przerwy itp. Część z nich możesz naprawić podczas diagnostyki importu, ale nie ma reguły ile oraz jakie typy błędów. Czasem część błędów udaje się naprawić, ale pojawiają się inne… Natomiast dziś chciałem zwrócić uwagę jeszcze na inną sytuację....
Oznaczenie gwintu na rysunkach technicznych nie zawsze wyświetla się poprawnie. Odpowiada za to ustawienie we właściwościach widoku Wyświetlanie oznaczenia gwintu. Generalnie zmiana na Wysoka jakość skutkuje poprawnym wyświetlaniem oznaczenia. Napisałem “generalnie”, ponieważ kilka razy w życiu zdarzyło się, że zadziałało dokładnie odwrotnie – czyli lepiej się gwint wyświetlał z opcją Jakość robocza. Czytaj także:...
Podczas modelowania 3D mogą powstać produkty uboczne – mam na myśli pomocnicze powierzchnie lub niepotrzebne bryły. Uważam, że każdy po skończonej pracy powinien po sobie posprzątać, czyli usunąć wszystkie zbędne obiekty. Wykonujemy to za pomocą operacji Usuń/Zachowaj obiekty. Oczywiście wybieramy tę opcję, w której jest mniej obiektów do zaznaczania. Natomiast chciałem zwrócić uwagę, że...
Są takie operacje w programie, nad którymi się zastanawiam, czy mają sens. Należy do nich Lustro dynamiczne dostępne standardowo w menu Narzędzia > Narzędzia szkicu. Jak działa to lustro? Działanie polega na tym, że po zaznaczeniu linii środkowej lub płaszczyzny i włączeniu Lustra dynamicznego, wszystko co rysujemy po jednej stronie, od razu jest widoczne...
Ramka graniczna mająca szereg zastosowań delikatnie ewoluowała. O różnych opcjach i zastosowaniach tego narzędzia pisałem już wcześniej. Ramka graniczna w części, złożeniu i konstrukcji spawanej Standardowa ramka ma kształt prostopadłościenny i może być dopasowana optymalnie lub do wskazanego odniesienia. To, co chciałem przybliżyć to możliwość generowania ramki w kształcie cylindra. Oczywiście w...
Wraz z SOLIDWORKS 2024 pojawiły się nowe możliwości operacji o nazwie Rozcięcie dostępnej na karcie Arkusz blachy. Najbardziej klasyczne to rozcięcie cylindrycznego arkusza pod kątem dalszej konwersji na blachę. Tak się wielokrotnie praktykuje, np. w sytuacji, kiedy bazą jest konstrukcja spawana. Ale rozcinać element można w wielu innych przypadkach, przykłady poniżej. Nietypowe rozcięcie w konwersji...
Estetyka na rysunkach to temat po pierwsze względny, a po drugie można o tym napisać esej. Osobiście lubię mieć porządek w dokumentacji, i z taką formą rysunków mi się najlepiej pracuję. W związku z tym pokażę dziś, jak można ustawić wymiar np. średnicy lub promienia, który jest domyślnie ustawiony nieliniowo. Po zaznaczeniu wymiaru po lewej...
W modelowaniu często stajemy przed wyborem konkretnej operacji. Lecz żeby móc w danej sytuacji optymalnie wybrać – trzeba te operacje znać. Dziś pokażę, w jaki sposób można płynnie zakończyć obły kształt. Może to być końcówka haka budowlanego, końcówka długopisu czy dziób samolotu. 1. Kopuła. Zacznę od operacji, która działa tylko na bryłach, a która umożliwia...
W pakiecie Premium SOLIDWORKS mamy do dyspozycji dwa dodatki, które można wspólnie użytkować. Mam na myśli SOLIDWORKS Motion (do obliczeń kinematyki i ruchu) oraz SOLIDWORKS Simulation – do obliczeń statycznych. Jeżeli z badania ruchu chcesz wyeksportować dane do obliczeń wytrzymałościowych – możesz to zrobić z poziomu Motion (1). Oczywiście Simulation musi być włączony w...
Podczas zapisywania obiektów z konstrukcji spawanych, możesz napotkać komunikat o tym, iż obiekty zawierając niedozwolone nazwy. Głównie dotyczy to znaku /, który występuje w operacjach Przytnij/Wydłuż oraz rzadziej stosowanej Przenieś/Kopiuj. Ogólna zasada jest taka, iż nazwy obiektów pochodzą od ostatniej operacji dotyczącej obiektu. Więc możesz też nazwy zmienić bezpośrednio w drzewie operacji. Nazwy z...
