Auswirkungen der Auflösung des Bienenstocks/der ULW -Sicht auf die schattierte Sicht auf die Qualität der Geometrie

Bildqualität

Sehr oft fragen wir uns, geometrisch fortschrittliche Modelle zu erstellen, Ob die Qualität der resultierenden Geometrie ausreicht.

Zusätzlich zur visuellen Bewertung, Der Befehl kann verwendet werden, um die Qualität zu überprüfen Zebra oder Wandkrümmung.

Die Qualität davon, Was wir auf dem Bildschirm beobachten, hängt von den Einstellungen auf der Registerkarte "Dokumenteigenschaften" ab > Bildqualität.

Grundsätzlich kann es akzeptiert werden, Diese Einstellung des Schiebereglers sollte im Bereich sein 1/3 tun 1/2. Schieben Sie den Schieberegler nach rechts, Die Verbesserung der Qualität der angezeigten Oberfläche ist unbedeutend, Mit einer gleichzeitigen logarithmischen Erhöhung der Dateigröße.

Im Fall von 4K oder 8K Visualisierung denke ich, dass der Schieberegler nach rechts gehen sollte, indem er vor dem roten Feld anhält.

Beispiele.

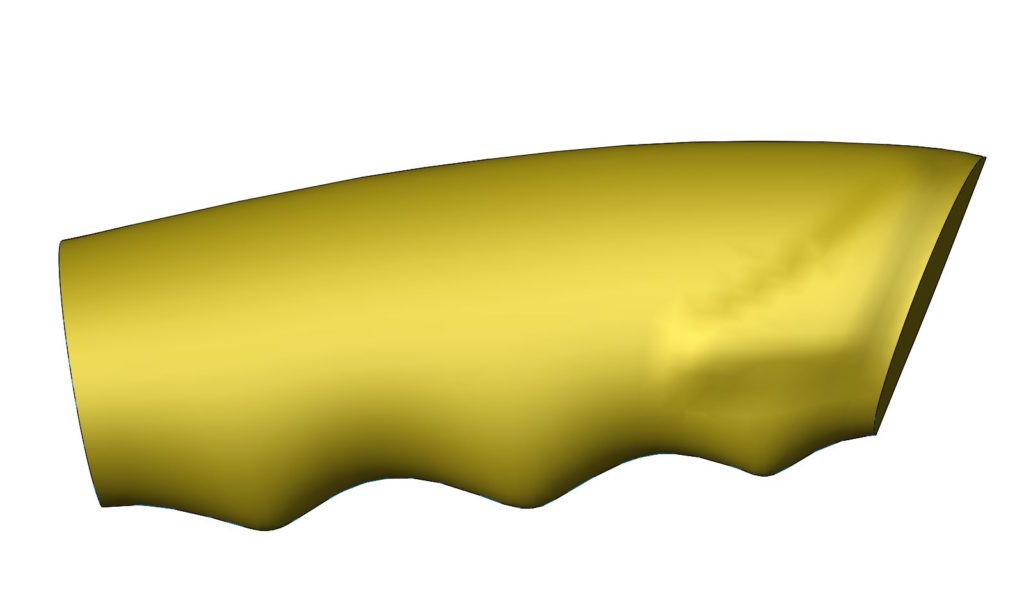

Plik poddany deformacji obiektem – widoczne są lokalne zniekształcenia, Dies zeigt zusätzlich das Einschalten des Werkzeugs Wandkrümmung. Das Modell erscheint dann ein bestimmtes Farbmosaik, Darstellung aus einer Notwechsel des Krümmungsradius.

Jeżeli jednak przesuniesz suwak jakości maksymalnie w prawo – powierzchnia zyskuje nową jakość. Dies spiegelt sich auch während der Überprüfung mit Zebras oder Krümmung.

in Summe. Was wir sehen, ist nicht das Ergebnis eines schlechten Oberflächenzustands, Nur zu niedrige Einstellungen für die Anzeigequalität!

Das zweite Beispiel gilt für das Oberflächenmodell, in dem es verwendet wurde Füllen der Oberfläche. Genau wie vorher, Auch in diesem Fall sieht die Oberfläche deformiert aus.

Ale jeżeli przesuniesz suwak rozdzielczości do końca w prawo – jakość wyświetlania poprawia się zdecydowanie!

Neugierde.

Ich habe nach der 4K -Visualisierung für den Client nachgesehen, Welchen Effekt verschieben sich der Schieberegler zum Ende des Rechts auf das Recht Rotes Feld.

In SolidWorks habe ich keinen signifikanten Unterschied bei der Anzeige des Modells bemerkt. Dieser Unterschied war erst nach dem Rendern sichtbar Visualisieren. Die Kanten des Modells in der resultierenden Datei waren selbst nach der Vergrößerung von vollem glatt 300 oder 500%. Jeżeli suwak jakości ustawisz po prawej stronie przed czerwonym obszarem – uzyskasz efekt jak poniżej. Während einer signifikanten Vergrößerung wird der Randverfahren sichtbar sein, keine glatten Kurven.

Aber etwas für etwas. Die Datei in Solidworks am Schieberegler vor dem roten Feld betrug 5,6 MB, und nachdem sich nach rechts nach rechts bewegt wurde, erhöhte sich die Größe auf 129MB! Die Dateisparenzeit betrug einige Minuten. Sie sollten sich also fragen, War es ein profitabler Prozess??

Die Antwort lautet nicht, Denn im normalen Browsermodus wird diese Unvollkommenheiten niemand bemerken.
