你知唔知, 那… ?

標註 3D草圖 有時會導致問題. 如果喺3D空間中嘅兩點之間插入尺寸, 該程序將引導它沿着最短嘅路線. 噉嘅維度多數係無用嘅.

因此，您可以, 甚至應該以不同的方式完成.

認識我行之有效的聰明方法!

第一種方法涉及由3D系統嘅平面進行尺寸標註 (或模型嘅平壁). 記得, 首先單擊平面，然後單擊草繪點, 以免額外開發樹. 當然，動作必須重複兩次.

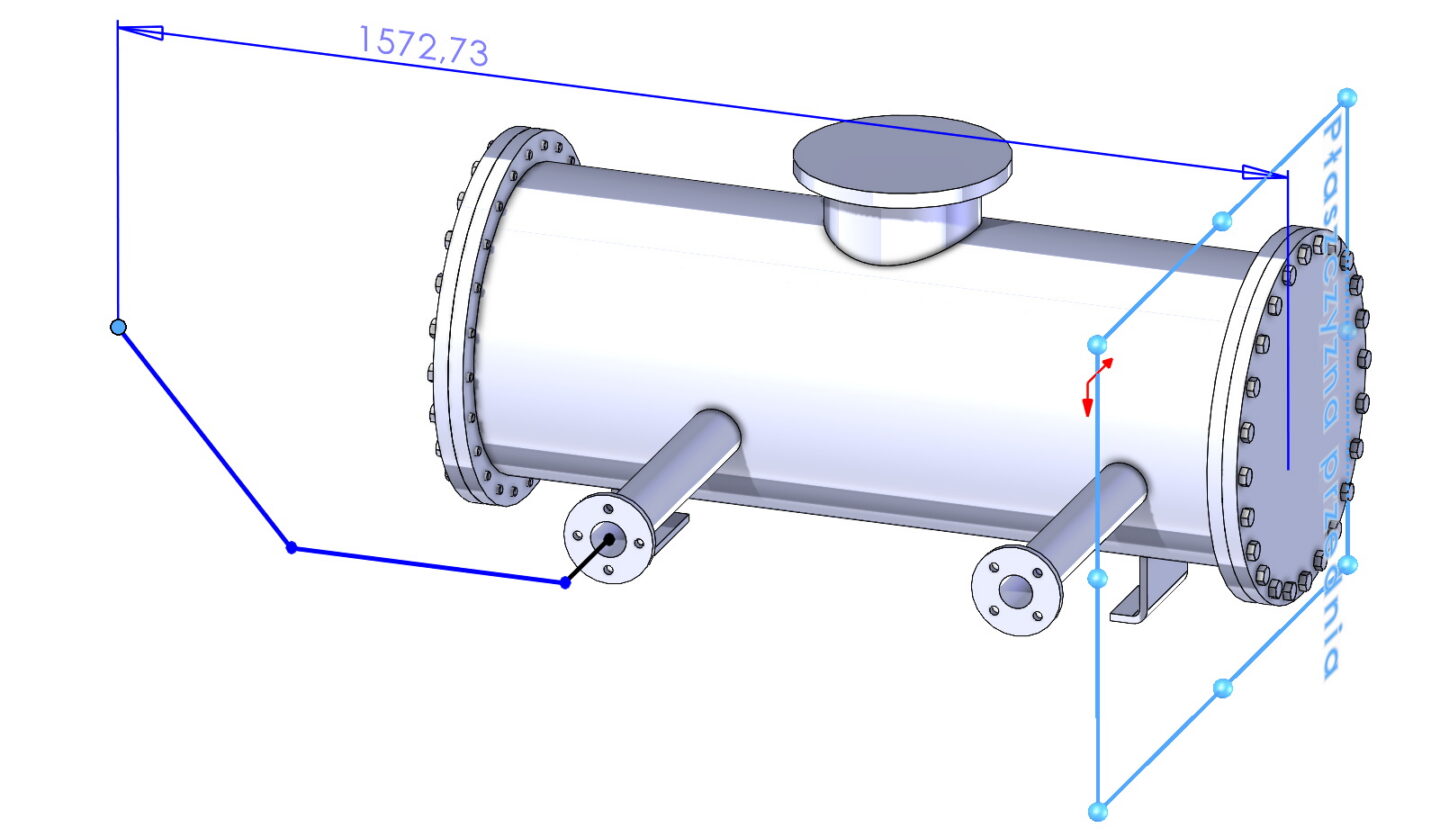

標註尺寸後，草圖如下所示:

第二種方法是繪製三個參考線 沿X軸, Y, 同. 然後我哋連接3D草圖嘅開始同結束, 我哋想要標註嘅尺寸.

現時，你只需要添加三條綫嘅尺寸，就完成了!
