Niektórzy użytkownicy SOLIDWORKS uważają, iż operację Spłaszczenie powierzchni (dostępną w pakiecie Premium) można używać zamiennie z Arkuszami blach.

Otóż nie można – i o tym jest dzisiejszy post.

A dlaczego?

Odpowiedź poniżej.

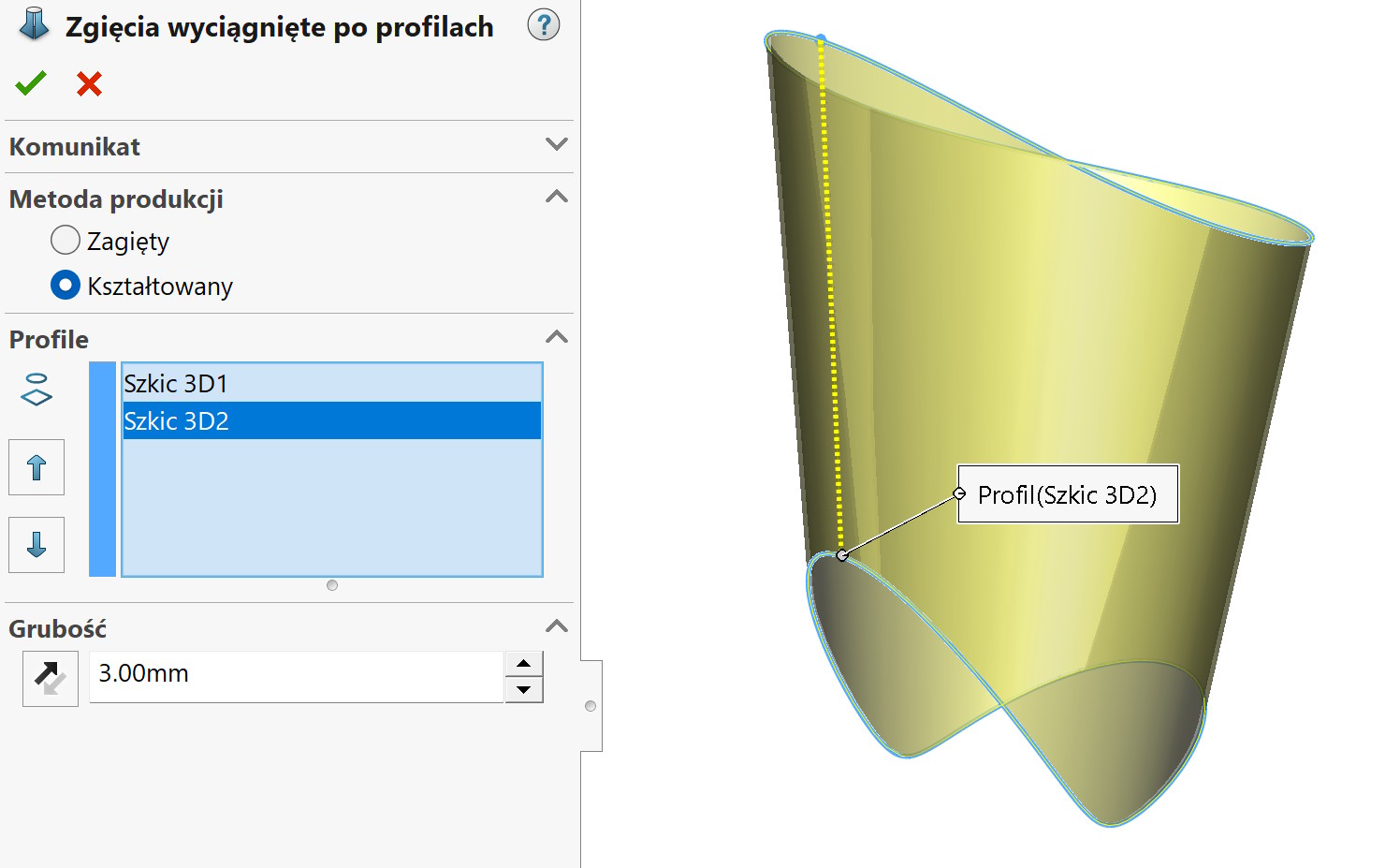

Arkusz blachy wykonany metodą wyciągnięcia po profilach ze współczynnikiem k = 0,5.

Następnie została wstawiona operacja Spłaszczenia powierzchni z domyślnymi parametrami rozdzielczości. Jako odniesienie została wskazana ta sama krawędź, która jest użyta w blasze jako tzw. nieruchoma.

Po rozłożeniu wyrównaniu obiektów okazuje się, że istnieje przesunięcie.

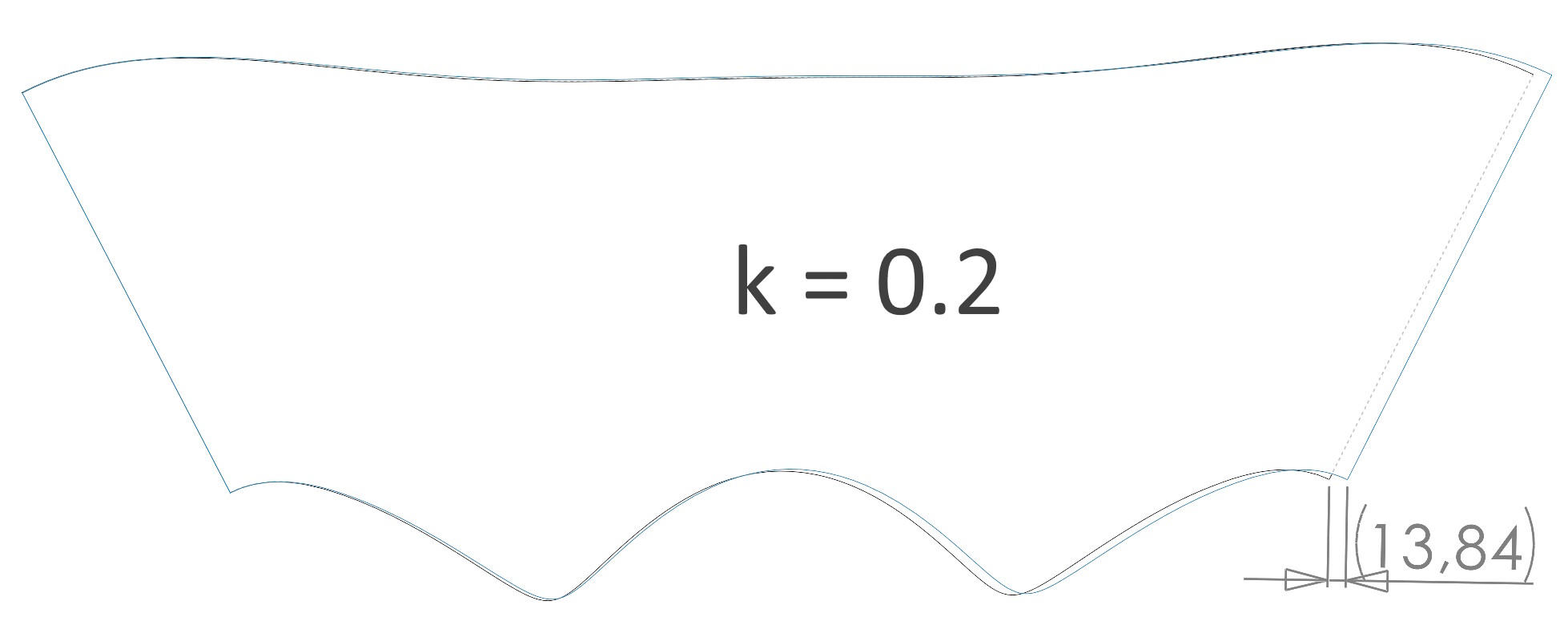

UWAGA! W przypadku współczynnika k=1 – różnica stanowi niewiele poniżej 1mm. Ale jeżeli zastosujemy urealniony współczynnik równy k=0.2 – różnica wynosi prawie 14mm!

Wniosek.

Spłaszczenie powierzchni generuje obiekt płaski z dowolnej powierzchni (również swobodnej), ale jedyną opcję sterowania „naddatkiem” stanowi suwak rozdzielczości. Przeliczenie rozłożenia polega na odpowiednim przemieszczeniu trójkątów – podobnie jak w obliczeniach MES z siatką płaską (typu shell). Nie ma tutaj żadnego współczynnika wpływającego na poziom elastyczności/rozciągliwości, który pozwala uzyskać kompensację odkształcającego się materiału np. zawiniętego na kuli.

W przypadku Arkuszy blach mamy kilka możliwości sterowania zmianą długości arkusza rozłożonego w odniesieniu do zgiętego. Najczęściej odpowiada za to współczynnik k, ale można też użyć tabeli obliczania zgięcia lub podać ręcznie ubytek/naddatek. Typowy arkusz stanowi powierzchnię prostoliniową (końce dają się połączyć prostymi odcinkami), dlatego przeliczenie naddatku jest proste. Głównym ograniczeniem blach jest brak możliwości rozkładania arkuszy tłoczonych czy też zginanych w wielu płaszczyznach. Tzn. można to wykonać, ale w innym specjalistycznym oprogramowaniu (np. BlankWorks).



Podsumowanie.

Operacje te nie nadają się do stosowania zamiennego, aczkolwiek nie mając innej możliwości, można spłaszczyć powierzchnię nienadającą się do rozłożenia jako arkusz blachy. Pamiętaj jednak, iż nie masz żadnej kontroli nad naddatkiem materiału.
