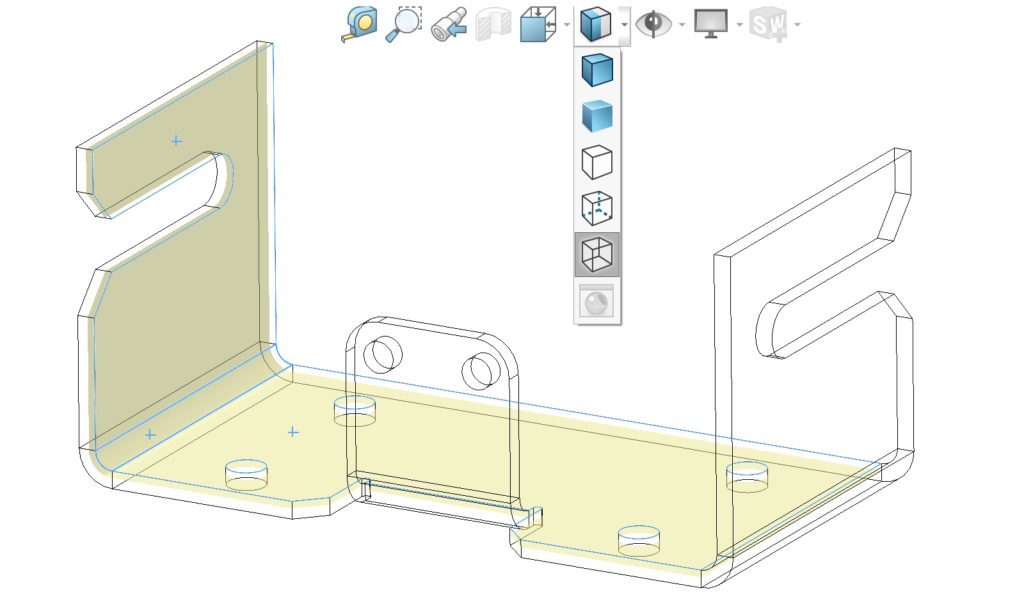

如您所知，SOLIDWORKS中有幾種邊緣顯示模式. Domyślny – Cieniowany z krawędziami czy najbardziej wydajny – 陰影.
Dziś pokażę na podstawie dwóch przykładów różnicę pomiędzy trybami 邊緣表示 一個 隱藏嘅可見綫 (斷續器). 好多人注意到, są te dwa ostatnie najbardziej niewydajne tryby są zbliżone i różnią się wyłącznie krojem linii zasłoniętych przez model. Tak nie jest…
例 1.
Jeżeli modelujesz na podstawie obrazka, to model zasłania obrazek (dotyczy większości trybów) oprócz jednego). Możesz to jednak zmienić używając Przedstawienia krawędziowego!
例 2.
W modelu odsuwam powierzchnię tworząc powierzchnię środkową. Powierzchnia tego typu może mieć np. zastosowanie w obliczeniach MES jako siatka skorupowa. Ma to wiele innych zastosowań, ale generalnie odsuwając powierzchnię do wewnątrz materiału nie będzie jej widać. Wówczas również warto przełączyć na 邊緣表示 w celu uwidocznienia powierzchni!
