Jest pewna grupa operacji w SOLIDWORKS, które nie mają dużego zastosowania. Oczywiście zależnie od branży, ponieważ w obszarze designu, wzornictwa, pracy z importami (czyli mojego głównego zajęcia https://cadvantage.pl/) mogą się przydać.

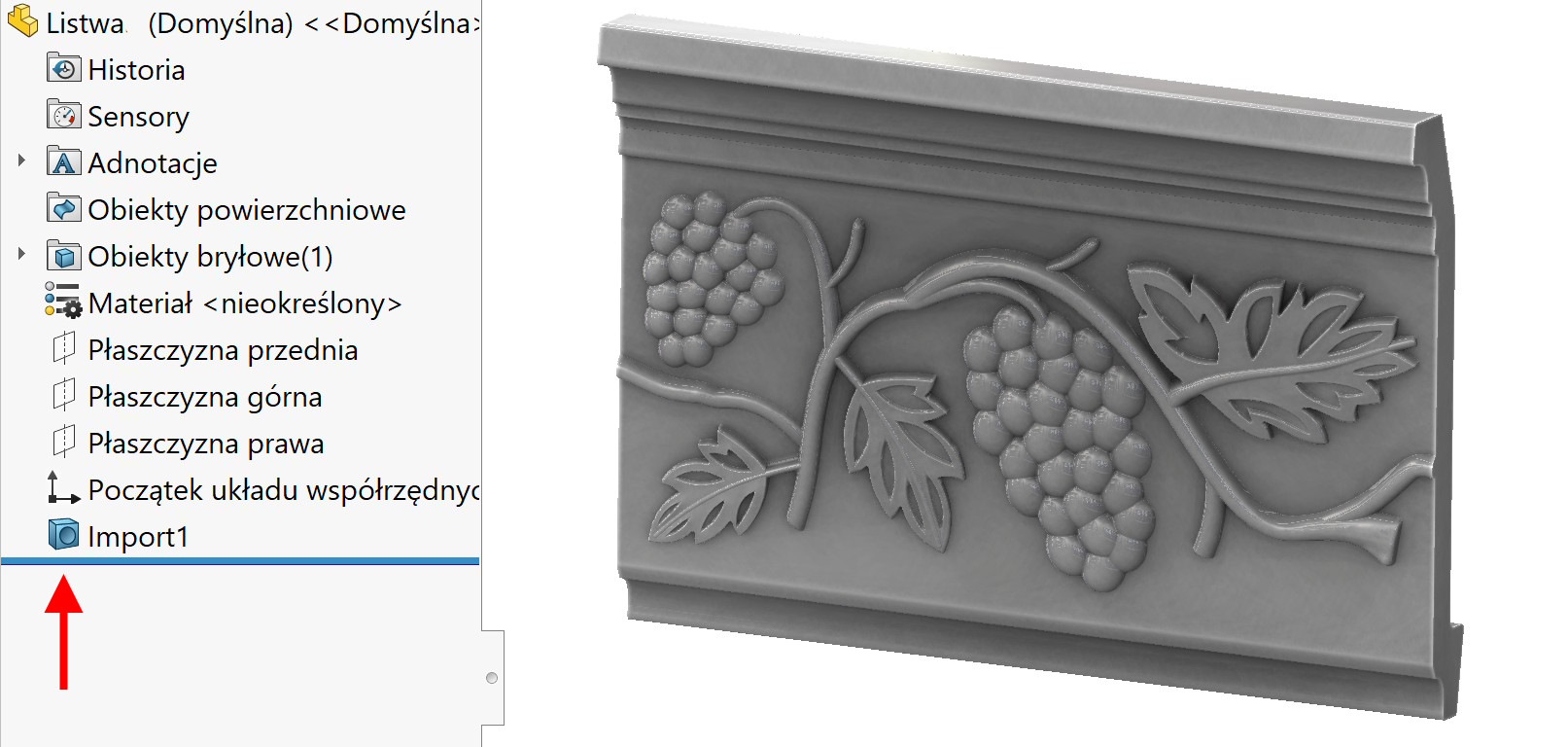

Poznaj trzy sposoby rozciągnięcia elementu typu import (bez historii).

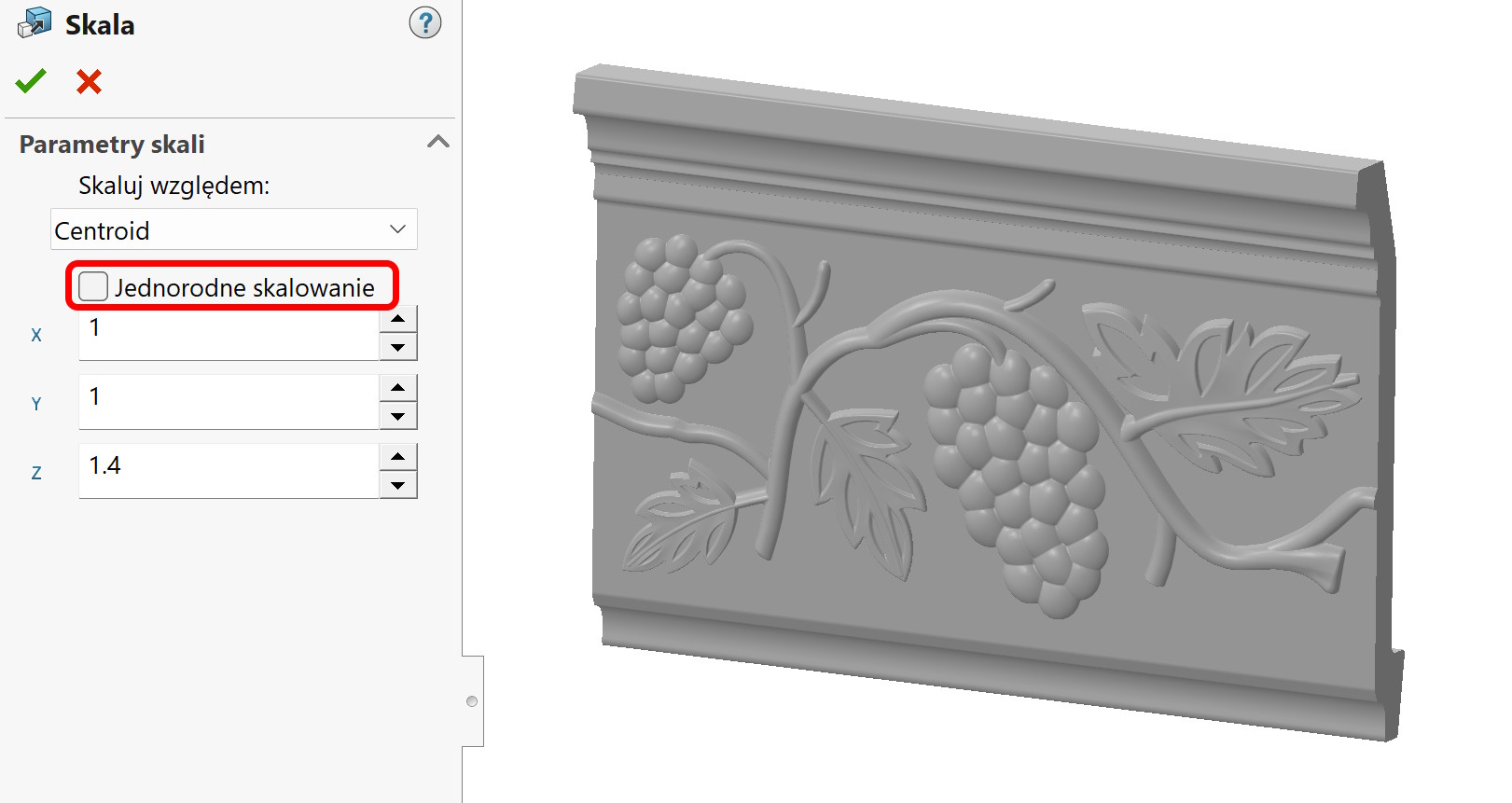

1. Skalowanie.
Operacja umożliwia rozciągnięcie poprzez wydłużenie tylko wzdłuż wybranej osi. Konieczne jest odznaczenie opcji Jednorodne skalowanie.

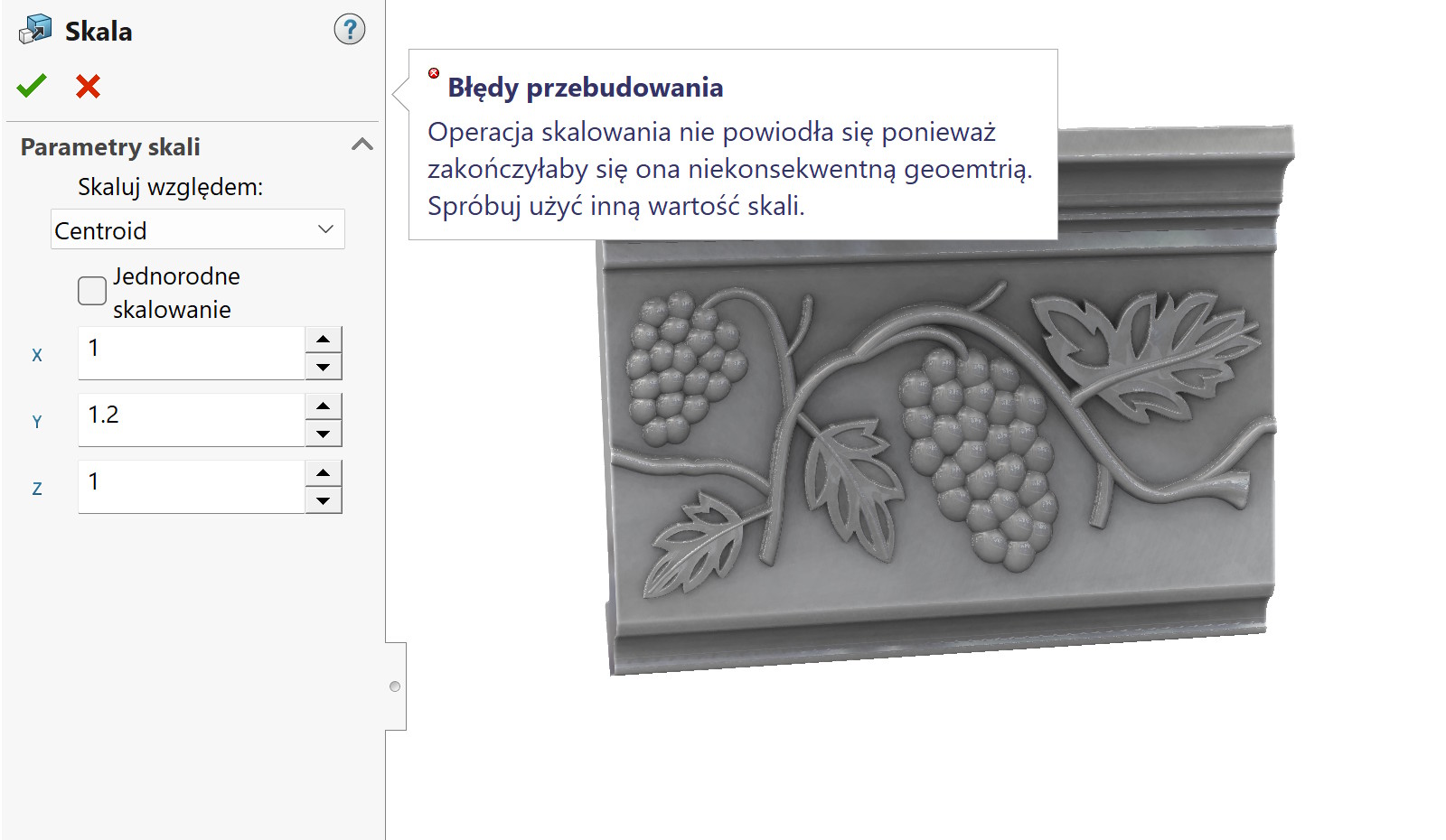

Do minusów tej operacji należy konieczność przeliczenia procentów na jednostkę długości. Oznacza to, że musisz wyliczyć, jaki współczynnik skali zastosować, żeby wydłużyć element np. o 10mm. Oczywiście są na to metody – może napiszę o tym w przyszłości. Dodatkowo problem może stanowić fakt, że nie zawsze detal jest tak zorientowany, że można użyć wprost osi X,Y lub Z.

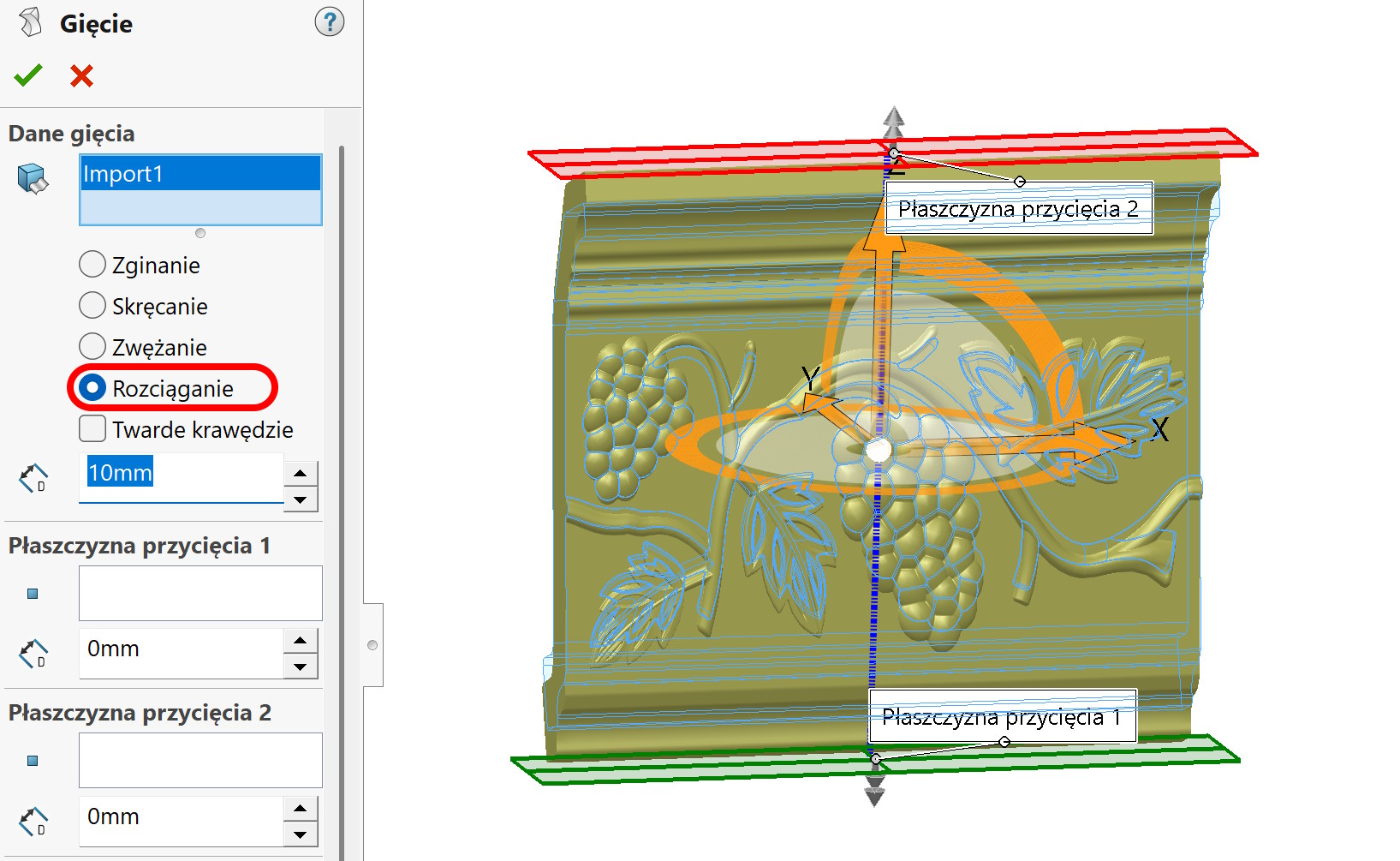

2. Operacja gięcia.
Gięcie posiada wbudowane cztery podopcje. Jedną z nich jest Rozciąganie. Tutaj konkretnie określamy długość o ile chcemy wydłużyć. Natomiast pewnym wyzwaniem może być wyrównanie osi, które domyślnie zależą od środka ciężkości obiektu.

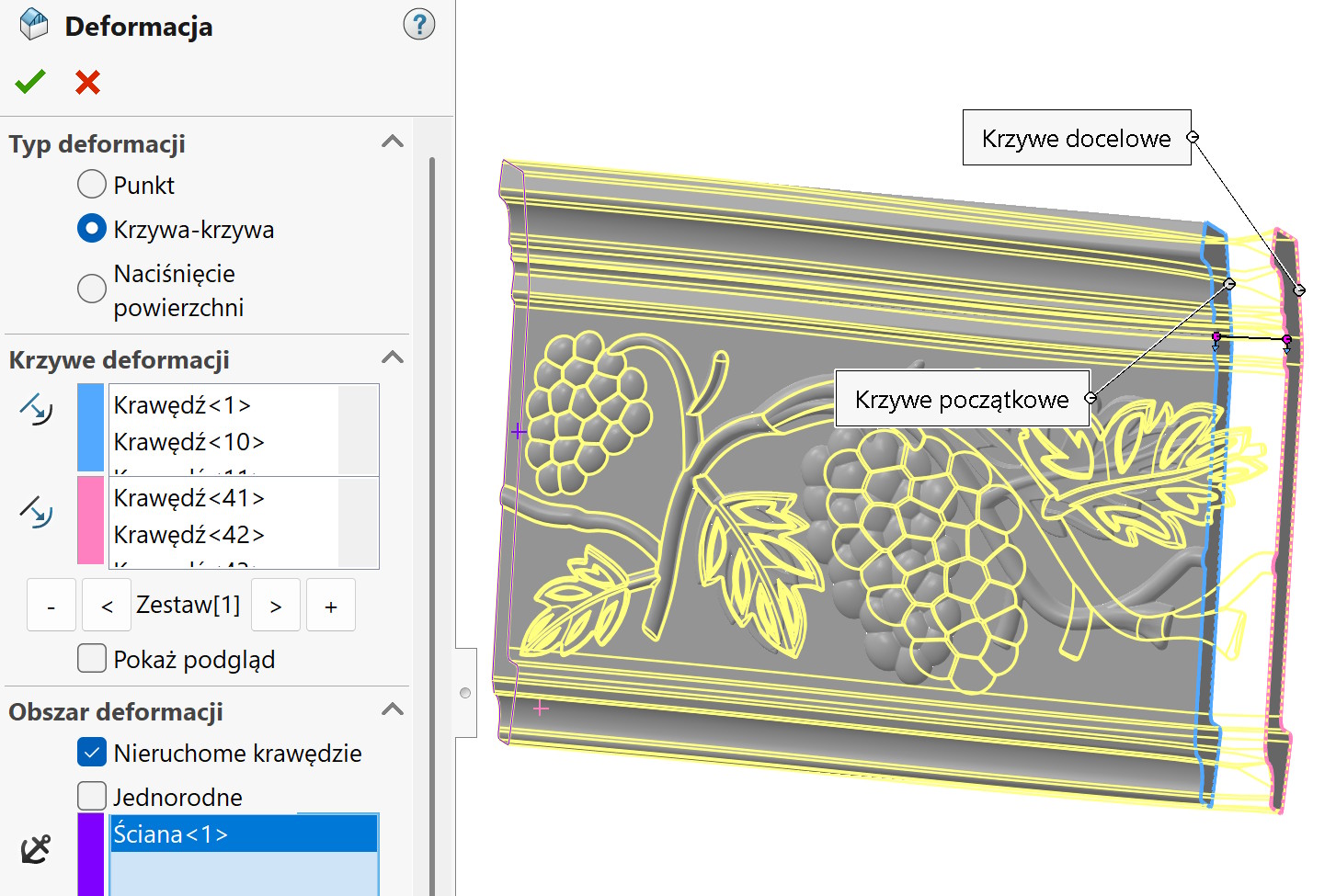

3. Deformacja.

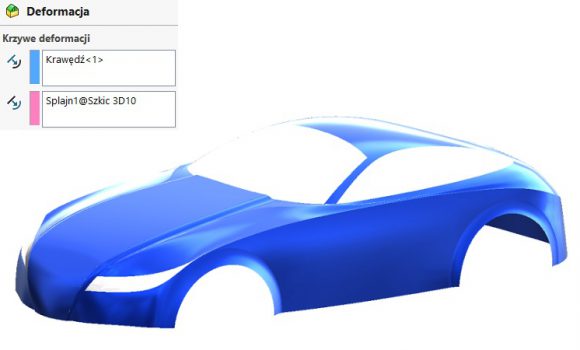

To najtrudniejsza ze wszystkich opcja, gdyż jej powodzenie zależy od warunków geometrycznych. Jako typ należy wybrać Krzywa-krzywa i zaznaczyć komplet krawędzi do przesunięcia oraz gdzie mają być przemieszczone. Dodatkowo należy w takim przypadku zaznaczyć tzw. ścianę nieruchomą po przeciwległej stronie. Całość powinna się proporcjonalnie rozciągnąć.
Podsumowanie.
Każda z przedstawionych opcji ma wady i zalety, ale niewątpliwie pozwalają wykonać pewne modyfikacje w importach. W każdej z tych operacji mogą też powstać błędy, których prawdopodobieństwo wystąpienia wzrasta wraz ze stopniem skomplikowania geometrii. Jeżeli pojawi się błąd – wybierz inną metodę!
