Wielu użytkowników SOLIDWORKS kojarzy funkcję 銦接件同插槽 głównie z projektowaniem połączeń w arkuszach blachy. Tymczasem jej potencjał wykracza daleko poza typowe zastosowania — szczególnie w kontekście konstrukcji spawanych, gdzie precyzyjne pozycjonowanie elementów przed spawaniem bywa kluczowe.
Dlaczego warto?
Operacja Zaczep i szczelina pozwala na szybkie i powtarzalne tworzenie połączeń typu pióro-wpust, 邊個:
- Ułatwiają montaż — elementy „same się ustawiają” dzięki prowadzeniu geometrycznemu.
- Zwiększają precyzję spawania — eliminując ryzyko przesunięć podczas łączenia.
- Poprawiają sztywność konstrukcji — szczególnie w układach ramowych i profilowych.
- Skracają czas przygotowania — nie trzeba ręcznie definiować wycięć i wypustów.
它是如何運作的?
Wystarczy wskazać krawędź, która ma pełnić rolę pióra, oraz odpowiadające ściany początkowe i końcowe szczeliny (kolor różowy i fioletowy). W przypadku symetrycznego rozmieszczenia najlepiej wskazać dwa punkty do lokalizacji i w takim przypadku wybrać jako Odstępy opcję z listy Wyśrodkuj. SOLIDWORKS automatycznie wygeneruje podgląd z rozmieszczeniem. Jeżeli nie widzisz podglądu – prawdopodobnie domyślna długość szczeliny jest zbyt duża.
Co ważne — funkcja działa również na bryłach spoza środowiska arkusza blachy, co czyni ją uniwersalnym narzędziem dla konstruktorów spawalniczych.
Przykład zastosowania.

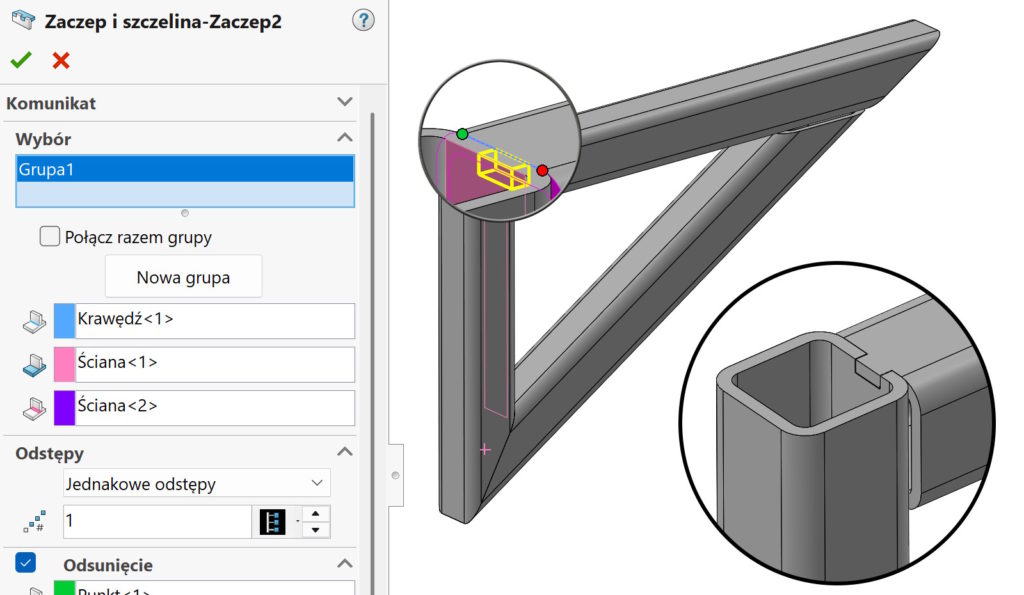

Na załączonym zrzucie ekranu widać prostą ramę z profili stalowych, w której zastosowano pióro-wpust do pozycjonowania elementów przed spawaniem. Zaczep i szczelina tworzą stabilne, samonastawne połączenie, które można łatwo zrealizować na produkcji.
Jeżeli chcesz wykonać kilka połączeń – skorzystaj z opcji Nowa grupa i postępuj analogicznie.
